Тазалық, коррозияға төзімділік, ықшам автоматтандыру және сенімді өшіру маңызды болған кезде,Шанхайқамтамасыз етеді1PC Электр жылтыратылған баспайтын болаттан жасалған тікелей орнату шарикті клапанталап етілетін сұйықтықты басқару жүйелері үшін практикалық шешім ретінде. Оның тот баспайтын болаттан жасалған жылтыратылған беті, тікелей жетекті орнату құрылымы және дәл өңделген құрамдастары оны фармацевтика, тамақ өнімдерін өңдеу, суды өңдеу, химиялық және автоматтандырылған өнеркәсіптік қолданбаларға жарамды етеді.

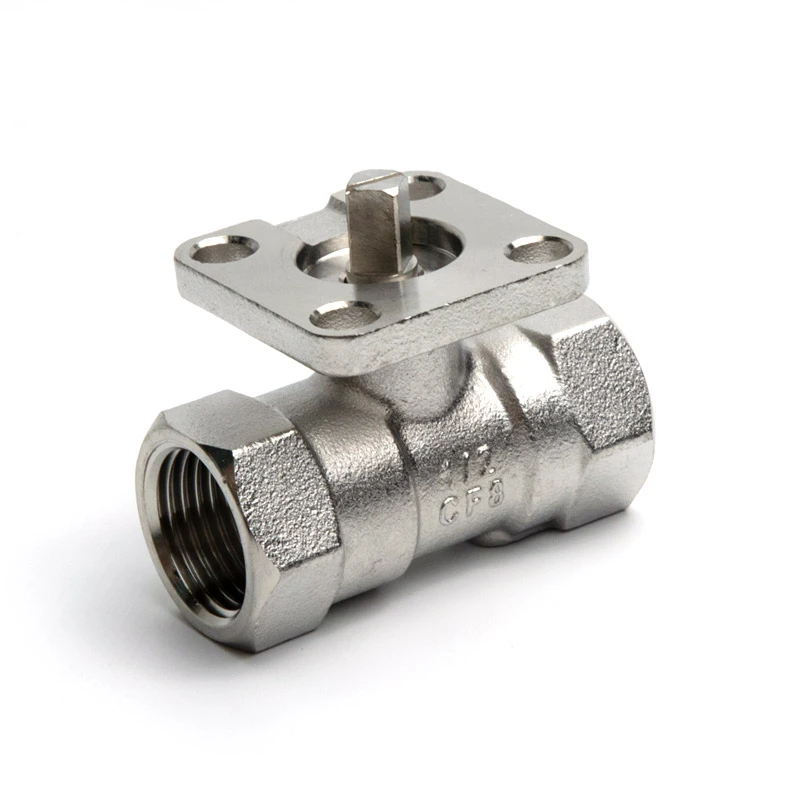

1PC электрожылтыратылған тот баспайтын болаттан жасалған тікелей орнатылатын шарикті клапан бір бөліктен тұратын конструкцияны электр жылтыратылған бетімен және біріктірілген тікелей орнату платформасымен біріктіреді. Электрополировка тот баспайтын болаттан тегіс және біркелкі бет жасайды, бұл қалдықтың жиналуын азайтуға және тазалауды жеңілдетуге көмектеседі. Тікелей орнату құрылымы үйлесімді пневматикалық немесе электрлік жетектерді қосымша монтаждау кронштейндерінсіз орнатуға мүмкіндік береді, бұл автоматтандырудың неғұрлым ықшам шешімін жасайды. 304 және 316 тот баспайтын болаттан жасалған опциялары, NPT немесе BSP бұрандалы қосылымдары, 1/4"–2" өлшем диапазоны және 285 PSI-ге дейінгі қысым мүмкіндігі бар шар клапанының бұл түрі өнеркәсіптік сұйықтықты басқару талаптарының кең ауқымын қанағаттандыра алады.
Мазмұны
Неліктен тот баспайтын болаттан жасалған электрлік жылтыратылған шарикті клапанды таңдау керек?
Тікелей орнату дизайны автоматтандыруды қалай жақсартады?
Бір бөліктен тұратын құрылысты не практикалық етеді?
Бұл шар клапанын қайда қолдануға болады?
Бір қарағанда негізгі техникалық сипаттамалар
Сатып алушылар дұрыс клапанды қалай таңдауы керек?
Өнеркәсіптік сатып алушылар үшін негізгі артықшылықтар
Орнату және техникалық қызмет көрсету мәселелері
Неліктен клапан жобасы үшін Шантайды қарастыру керек?
Неліктен тот баспайтын болаттан жасалған электрлік жылтыратылған шарикті клапанды таңдау керек?
Тазалық, коррозияға төзімділік және техникалық қызмет көрсету тиімділігі маңызды болатын жүйелерде клапан жұмыс істегенде, беттің күйі маңызды мәселе болып табылады. Электрополировка тот баспайтын болаттан жасалған бетіндегі микроскопиялық бұзылуларды жояды және тегіс бетті береді. Бұл ластаушы заттардың немесе технологиялық қалдықтардың жиналуы мүмкін аумақтарды азайтуға көмектеседі.
Жиі тазалауды қажет ететін немесе гигиеналық талаптарды талап ететін қолданбалар үшін тегіс клапан беті техникалық қызмет көрсетуді жеңілдетеді. Тот баспайтын болат сонымен қатар механикалық беріктік пен коррозияға төзімділіктің күшті үйлесімін қамтамасыз етеді, бұл оны өнеркәсіптік орталардың кең ауқымына қолайлы етеді.
Шанхай клапаны стандартты материал опциясы ретінде 304 баспайтын болаттан жасалған, ал жоба шарттары қосымша коррозияға төзімділікті қажет еткенде 316 баспайтын болаттан жасалған конфигурацияларды таңдауға болады. Өнім бетінде ASTM A351 CF8 (304) корпусқа арналған, тот баспайтын болат негізгі суланған компоненттер мен PTFE негізіндегі тығыздағыш компоненттері үшін пайдаланылады.
- Электрмен жылтыратылған баспайтын болаттан жасалған тегіс бет
- Коррозияға және бетінің ластануына төзімділігі жақсарды
- Тазалау және техникалық қызмет көрсету оңайырақ
- Тазалыққа сезімтал сұйықтық жүйелеріне қолайлы
- Тот баспайтын болаттан жасалған әртүрлі материал конфигурацияларында қол жетімді
Тікелей орнату дизайны автоматтандыруды қалай жақсартады?
Өнеркәсіптік клапандарды автоматтандыру көбінесе клапан мен жетек арасындағы сенімді байланысты қажет етеді. Дәстүрлі қондырғылар құрамдас бөліктердің санын және орнатудың жалпы көлемін арттыра отырып, бөлек кронштейндерді немесе орнату жабдығын қажет етуі мүмкін.
Тікелей орнатылатын шарикті клапан жетекті орнату платформасын клапан дизайнына біріктіреді. Осылайша, үйлесімді пневматикалық немесе электрлік жетектерді тікелей орнатуға болады, бұл механикалық реттеуді жеңілдетуге көмектеседі. Бұл сұйықтықты басқарудың жинақы автоматтандырылған жинақтарын жобалайтын жабдық өндірушілері мен жүйелік интеграторлар үшін әсіресе пайдалы.
Тікелей орнату құрылымы бірнеше практикалық артықшылықтар бере алады:
- Ықшам орнату:Үйлесімді конфигурацияларда бөлек орнату кронштейнінің қажеттілігін жояды.
- Компоненттер аз:Қарапайым қосылым қосымша жабдықты азайтады.
- Автоматтандырудың дайындығы:Пневматикалық немесе электрлік іске қосумен біріктіруді қолдайды.
- Икемді операция:Қолмен қолайлы қолданбалар үшін ұзартылған тұтқаларды да қарастыруға болады.
- Оңай жүйе интеграциясы:Стандартталған орнату тұжырымдамасы OEM жабдықтары мен автоматтандырылған технологиялық жүйелер үшін пайдалы.
Бір бөліктен тұратын құрылысты не практикалық етеді?
Бір бөліктен тұратын шарикті клапанның корпусы ықшам және берік клапан орналасуын қажет ететін қолданбалар үшін қарапайым құрылымды қамтамасыз етеді. Клапан сұйықтық ағынын басқару үшін шарикті және діңгекті жұмыс механизмін пайдаланады, ал орындық және тығыздағыш компоненттері қажетті өшіру функциясын қамтамасыз етеді.
Дәл өңдеу де маңызды. Корпус, доп, өзек және тығыздау компоненттері арасындағы дәл өлшемдер біркелкі жұмыс пен сенімді тығыздауды қолдауға көмектеседі. Shangtai өндіріс тәсілінің бір бөлігі ретінде дәлме-дәл өңделген компоненттер мен материалды тексеруді көрсетеді.
Клапан сонымен қатар үрлеуге қарсы өзек пен құлыптау құрылғысын қамтиды. Бұл мүмкіндіктер басқарылатын жұмыс пен механикалық қауіпсіздік маңызды мәселелер болып табылатын өнеркәсіптік қондырғыларда құнды болуы мүмкін.
Бұл шар клапанын қайда қолдануға болады?
Электрмен жылтыратылған тот баспайтын болаттың, ықшам конструкцияның және тікелей жетекті орнатудың үйлесімі бұл клапанды сұйықтықты оқшаулау және автоматтандыру қажет болатын қолданбалар үшін қолайлы етеді.
Типтік қолдану салаларына мыналар жатады:
- Фармацевтикалық жабдық:Тегіс беттер мен тазартылатын ағынды басқару компоненттері маңызды болған жағдайда пайдалы.
- Тамақ өнімдерін өңдеу:Коррозияға төзімді тот баспайтын болаттан жасалған құрамдастарды қажет ететін сұйық жүйелер үшін қолайлы.
- Суды өңдеу:Автоматтандырылған оқшаулау және ағынды бақылау нүктелері үшін қолайлы.
- Химиялық өңдеу:Тот баспайтын болаттан жасалған конструкция таңдалған технологиялық орталарда беріктікті қамтамасыз ете алады.
- Өнеркәсіптік автоматтандыру:Тікелей жетекті орнату автоматтандырылған ашу және жабуды қолдайды.
- OEM жабдықтары:Ықшам клапан конфигурациясы оралған машиналарға біріктіруді жеңілдетеді.
Қолдану жарамдылығы әрқашан нақты сұйықтыққа, қысымға, температураға, химиялық үйлесімділікке, қосылым стандартына және жетек талаптарына сәйкес бағалануы керек.
Бір қарағанда негізгі техникалық сипаттамалар
Келесі спецификациялар осы клапанды бағалайтын инженерлерге, дистрибьюторларға, OEM сатып алушыларына және жүйелік интеграторларға практикалық анықтама береді.
| Параметр | Техникалық сипаттама |
|---|---|
| Клапан түрі | 1PC Электр жылтыратылған баспайтын болаттан жасалған тікелей орнату шарикті клапан |
| Номиналды өлшем | 1/4" - 2" |
| Қысым класы | CL150 |
| Максималды қысым | 285 PSI |
| Жіп стандарттары | NPT / BSP |
| Дизайн және өндіріс стандарты | ASME B16.34 |
| Сынақ стандарты | API 598 |
| Дене материалы | ASTM A351 CF8 (304) |
| Шар және өзек материалы | ASTM A182 F304 |
| Орындық материал | RPTFE (PTFE + 15% толтырғыш) |
| Температура диапазоны | -25°C - 150°C |
| Порт түрі | Қысқартылған порт |
Техникалық таңдау үшін сатып алушылар тапсырыс бермес бұрын соңғы өлшемдік сызбаларды, қысым-температура көрсеткіштерін, материал конфигурациясын және қосылу талаптарын тексеруі керек.
Сатып алушылар дұрыс клапанды қалай таңдауы керек?
Тот баспайтын болаттан жасалған шарикті клапанды таңдау құбырдың номиналды өлшеміне сәйкестенуді ғана қамтуы керек. Инженерлер үйлесімділік немесе өнімділік мәселелерін болдырмау үшін толық жұмыс ортасын қарастыруы керек.
1. Қосылым стандартын растаңыз
Клапан NPT және BSP бұрандалы конфигурацияларын қолдайды. Таңдалған жіп стандарты орнату мәселелерін болдырмау үшін қосылған құбырлар немесе фитингтер жүйесіне сәйкес келуі керек.
2. Қысым мен температураны тексеріңіз
Көрсетілген максималды қысым 285 PSI, ал тізімде көрсетілген температура диапазоны -25°C пен 150°C аралығында болады. Қолданудың нақты шарттары қолданылатын қысым-температура рейтингінде қалуы керек.
3. Материалдық үйлесімділікті бағалаңыз
304 және 316 тот баспайтын болат коррозияға төзімділіктің әртүрлі деңгейлерін ұсынады. Материалды таңдағанда технологиялық сұйықтықты, концентрацияны, температураны және тазалауға арналған химиялық заттарды ескеру қажет.
4. Жұмыс әдісін анықтаңыз
Автоматтандырылған жабдық үшін пневматикалық немесе электрлік жетектің артықшылығын растаңыз. Тікелей орнатылатын құрылым жетек клапанның орнату құрылымымен үйлесімді болған кезде орнатудың күрделілігін азайтуға көмектеседі.
5. Ағынға қойылатын талаптарды қарастырыңыз
Бұл модель қысқартылған порт конфигурациясын пайдаланады. Сатып алушылар тек құбыр өлшеміне негізделген клапанды таңдаудан гөрі қажетті ағын жылдамдығы мен қысымның төмендеуін ескеруі керек. Көрсетілген Кв мәндері ағынды бағалау үшін пайдалы бастапқы нүктені қамтамасыз ете алады.
Өнеркәсіптік сатып алушылар үшін негізгі артықшылықтар
Тот баспайтын болаттан жасалған шарикті клапандарды салыстыратын сатып алушылар үшін бұл конфигурацияның мәні бетті өңдеу, құрылыс, автоматтандыру үйлесімділігі және өндіріс икемділігінің үйлесімінен туындайды.
| Ерекшелік | Практикалық пайда |
|---|---|
| Электрлік жылтыратылған әрлеу | Тегіс бет және оңай тазалау |
| Тот баспайтын болаттан жасалған құрылыс | Коррозияға төзімділік және механикалық төзімділік |
| Тікелей орнату платформасы | Жетектерді біріктіруді жеңілдетеді |
| Бір бөлікті дене | Ықшам және қарапайым клапан құрылысы |
| 304 / 316 Параметрлер | Әртүрлі орталар үшін материал таңдауға мүмкіндік береді |
| NPT / BSP жіптері | Құбырларды қосудың әртүрлі талаптарын қолдайды |
| OEM теңшеу | Теңшелген спецификацияларды және жаппай талаптарды қолдайды |
Орнату және техникалық қызмет көрсету мәселелері
Тіпті жоғары сапалы клапан да тиісті орнату және пайдалану тәжірибесін талап етеді. Орнату алдында жіптерді, тығыздағыш беттерді, клапанның корпусын және құбырды ластану немесе зақымдану бар-жоғын тексеріңіз. Клапанға қажетсіз механикалық жүктемені болдырмау үшін құбырды дұрыс теңестіру керек.
Іске қосу кезінде клапанның біркелкі ашылып жабылатынын және егер орнатылған болса жетектің қажетті момент ауқымында жұмыс істейтінін тексеріңіз. Қысымды сынау жобаның қолданыстағы процедуралары мен қауіпсіздік талаптарына сәйкес болуы керек.
Ұзақ мерзімді қызмет көрсету үшін техникалық қызмет көрсету топтары мезгіл-мезгіл тексеріп тұруы керек:
- Бұрандалы қосылымдар мен тығыздағыштардың айналасындағы сыртқы ағып кету
- Клапанның жұмыс моменті және қозғалысы
- Жетекті орнату және туралау
- Коррозия немесе бетінің зақымдану белгілері
- Орын және тығыздау өнімділігі
- Жұмыс қысымы және температура шарттары
Клапанды орнату, сынау немесе қызмет көрсету кезінде өндірушінің техникалық құжаттамасына және қолданыстағы салалық стандарттарға сүйену ұсынылады.
Жиі қойылатын сұрақтар
Электрлік жылтыратылған тот баспайтын болаттан жасалған шарикті клапанның басты артықшылығы неде?
Электрлік жылтырату тазартуды жақсартатын, беттік қалдықтардың жиналуын азайтатын және коррозияға төзімділікті қолдайтын тегіс баспайтын болаттан жасалған бетті шығарады. Бұл клапанды тазалыққа сезімтал өнеркәсіптік қолданбалар үшін әсіресе тартымды етеді.
Клапанды пневматикалық жетекке қосуға бола ма?
Иә. Тікелей орнату платформасы үйлесімді пневматикалық жетектерді қолдауға арналған. Электр жетектері мен қолайлы ұзартылған тұтқалар да жұмыс талаптарына сәйкес қарастырылуы мүмкін.
Қандай өлшемдері бар?
Стандартты өлшем диапазоны 1/4 дюймден 2 дюймге дейін. Басқа өлшемдерді немесе теңшелген спецификацияларды қажет ететін сатып алушылар өздерінің талаптарын өндірушімен талқылай алады.
Клапан NPT және BSP жіптерін қолдайды ма?
Иә. NPT және BSP бұрандалы қосылым опциялары қол жетімді, бұл клапанды әртүрлі құбыр жүйелерімен сәйкестендіруге мүмкіндік береді.
Бұл клапанмен қандай стандарттар байланысты?
Өнім туралы ақпарат дизайн және өндіру үшін ASME B16.34 және сынақ және тексеру үшін API 598 стандартын көрсетеді. Жобаға қатысты талаптар сатып алу алдында расталуы керек.
Шанхай OEM теңшеуін қамтамасыз ете ала ма?
Иә. Shangtai OEM және теңшелген клапан талаптарын қолдайды, соның ішінде материалды таңдау, техникалық сипаттамалар, бетті өңдеу, қосылу стандарттары және жаппай өндіріс талаптары.
Неліктен клапан жобасы үшін Шантайды қарастыру керек?
The1PC Электр жылтыратылған баспайтын болаттан жасалған тікелей орнату шарикті клапантегіс баспайтын болаттан жасалған бет сапасы, ықшам клапан құрылысы және автоматтандырудың ыңғайлы интеграциясын қажет ететін сатып алушыларға арналған. Оның 304/316 тот баспайтын болаттан жасалған опциялары, NPT немесе BSP қосылымдары, тікелей жетекті орнату құрылымы және өнеркәсіптік дизайны оны көптеген салалардағы сұйықтықты басқару жүйелері үшін әмбебап таңдау жасайды.
Шанхай дистрибьюторларды, OEM жабдықтарын өндірушілерді, жүйелік интеграторларды және теңшелген клапан шешімдері мен жаппай жеткізу мүмкіндіктері бар өнеркәсіптік жобаларды қолдайды. Егер сіз клапан өлшемін, материалын, қысым көрсеткішін, қосылым түрін, бетті өңдеуді немесе жетек үйлесімділігін бағалап жатсаңыз, өнім туралы мәліметтер мен таңдау туралы ақпаратты алу үшін 1PC Электрмен жылтыратылған баспайтын болаттан жасалған тікелей орнату шарикті клапанын қараңыз.
Келесі жобаңыз үшін тот баспайтын болаттан жасалған сенімді клапан шешімін іздеп жүрсіз бе?Сәйкес конфигурация мен техникалық қолдау алу үшін қажетті өлшемді, жұмыс ортасын, қысымды, температураны, қосылу стандартын және автоматика талаптарын Шанхаймен бөлісіңіз.Бізбен хабарласыңыбүгін OEM, теңшелген немесе көлемді клапан талаптарын талқылау және сұйықтықты басқару жүйесі үшін практикалық шешім табу.
