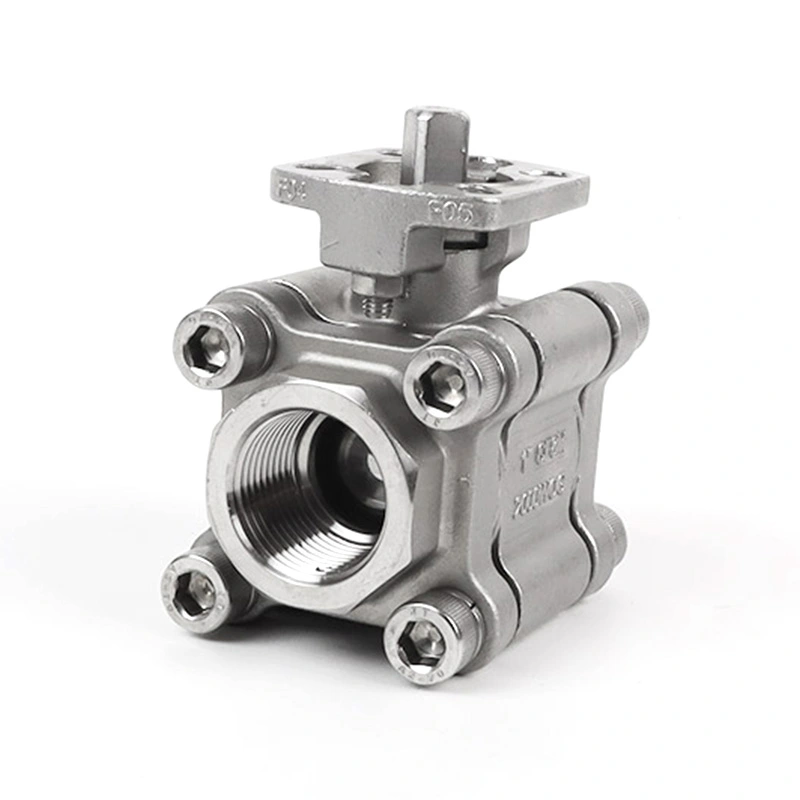

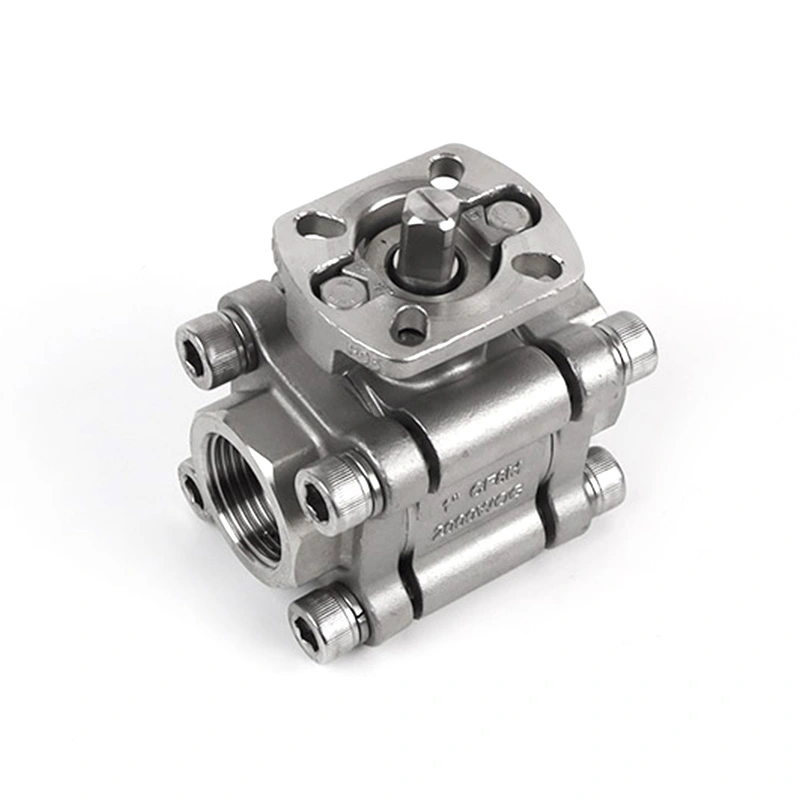

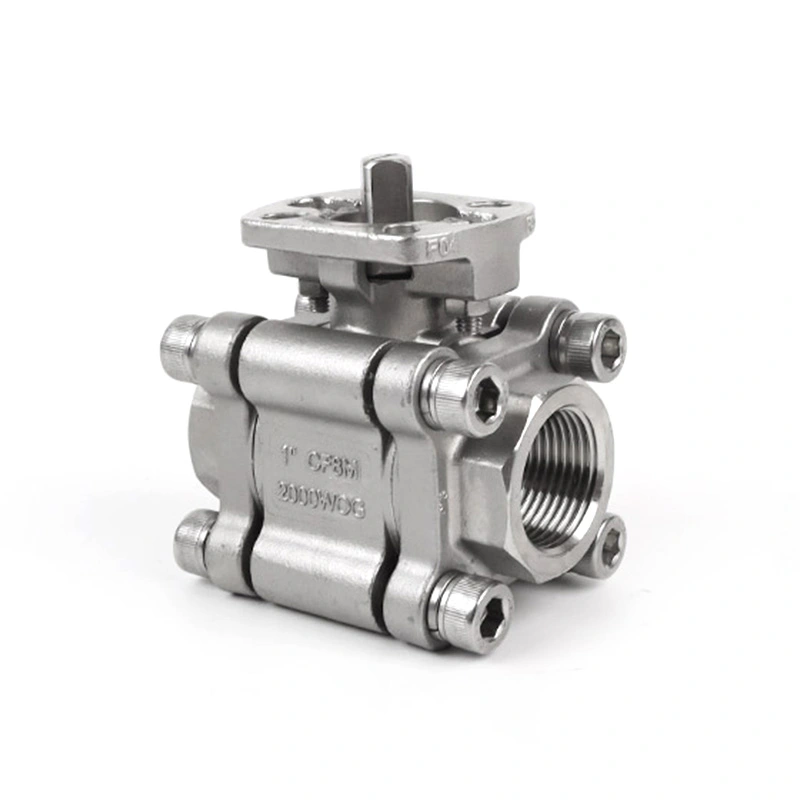

Жетек үшін ISO 5211 негізі бар 3PC шарлы клапан 2000WOG

Shangtai 3PC шарикті клапан 2000WOG ISO 5211 жетекке арналған негізі қолмен немесе автоматтандырылған қосу-өшіру қызметіне арналған тот баспайтын болаттан жасалған үш бөліктен тұратын шарикті клапан. Клапан жетекті орнату үшін ISO 5211 орнату негізі бар 316 тот баспайтын болаттан жасалған корпусты, шарды және өзекті пайдаланады. Ол NPT және BSP бұрандалы қосылымдарында қол жетімді және әртүрлі өнеркәсіптік тасымалдағыштар мен жұмыс жағдайлары үшін конфигурациялануы мүмкін.

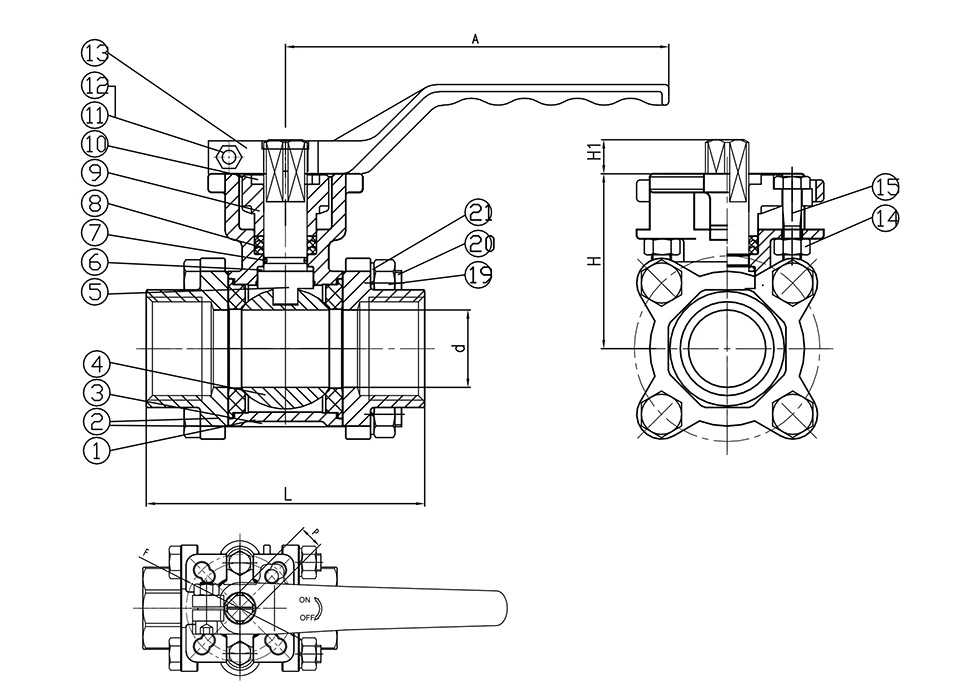

Негізгі өлшемдер

Жалпы өлшемдер:

Жетектерді орнату

Жетек үшін ISO 5211 негізі бар 3PC шарикті клапан 2000WOG жетекті орнату үшін ISO 5211 орнату негізімен конфигурацияланған. Жалпы өлшемдер кестесінде көрсетілген орнату өлшемдерін, соның ішінде F және P, жетектің үйлесімділігін тексеру кезінде пайдалануға болады. Қажетті жетек клапан өлшеміне, жұмыс моментіне және жүйе талаптарына сәйкес таңдалуы керек.

Үш бөліктен тұратын корпус тексеру немесе ауыстыру қажет болғанда ішкі клапан компоненттеріне қол жеткізуді қамтамасыз етеді. Тот баспайтын болаттан жасалған конструкция және RPTFE орындық конфигурациясын үйлесімді өнеркәсіптік тасымалдағыштар мен жұмыс жағдайлары үшін таңдауға болады.

Қолданбалар

Бұл клапан суды тазарту, мұнай мен газға қызмет көрсету, химиялық өңдеу, сығылған ауа, жабдық сырғалары және жалпы технологиялық құбырларды қоса алғанда, өнеркәсіптік құбыр жүйелерінде сұйықтықты қосу-өшіру үшін пайдаланылуы мүмкін. Тасымалдағыштың үйлесімділігін таңдау алдында корпус, орындық және тығыздағыш материалдарынан растау керек.

Автоматтандырылған жүйелер үшін, жетекке арналған ISO 5211 негізі бар 3PC шарикті клапан 2000WOG қажетті басқару әдісіне және жұмыс моментіне сәйкес сәйкес пневматикалық немесе электрлік жетекпен жұптастырылуы мүмкін.

Қолдану бойынша сақтық шаралары

1. Орнату алдында клапан қысымы мен температура көрсеткіштерінің нақты жұмыс жағдайларына сәйкес келетініне көз жеткізіңіз.

2. Жетекті таңдамас бұрын жетекті орнату өлшемдері мен интерфейсін тексеріңіз.

3. Жұмыс ортасы мен температурасына сәйкес клапанның орнын, тығыздағыштарды және басқа суланған құрамдастарды таңдаңыз.

4. Клапанның корпусына, тұтқасына және бұрандалы қосылымдарға әсер етуден немесе шамадан тыс сыртқы күштен аулақ болыңыз.

5. Орнату, жетекті монтаждау және техникалық қызмет көрсету клапан мен құбырдың қолданыстағы процедураларына сәйкес орындалуы керек.

Жеткізу және орау

Клапандар экспортқа жөнелту үшін гофрленген картондарға және фанер қораптарына оралған. Қаптаманың техникалық сипаттамалары клапан өлшеміне, тапсырыс санына және тасымалдау талаптарына сәйкес реттелуі мүмкін.

Жиі қойылатын сұрақтар

1. Жетек үшін ISO 5211 негізі бар 2000WOG 3PC шар клапанының ең жоғары жұмыс қысымы қандай?

Көрсетілген максималды қысым 1975 PSI. Рұқсат етілген жұмыс қысымы клапан өлшеміне, температурасына, ортасына және қолданылатын қысым-температура көрсеткіштеріне сәйкес расталуы керек.

2. ISO 5211 базасының мақсаты қандай?

ISO 5211 негізі стандартталған жетекті орнату интерфейсін қамтамасыз етеді. Орнату алдында жетек өлшемі мен орнату өлшемдері клапанның F және P өлшемдерімен салыстырылуы керек.

3. Клапан үшін қандай материалдар қолданылады?

Негізгі конфигурацияда корпус пен қақпақ үшін CF8M, шар мен өзек үшін 316, орындық үшін RPTFE және басқа тізімделген компоненттер үшін PTFE, Viton және 304 баспайтын болат қолданылады.

4. Клапанды пневматикалық немесе электр жетектерімен пайдалануға болады ма?

Иә. Клапанды жетектің жұмысы үшін конфигурациялауға болады. Жетек клапан өлшеміне, жұмыс моментіне, орнату интерфейсіне және басқару талаптарына сәйкес таңдалуы керек.

5. Қандай қосылым стандарттары бар?

Көрсетілген қосылым опциялары - NPT және BSP бұрандалы ұштары. Қолданыстағы қосылымды тапсырыс берген кезде растау керек.

6. Басқа материалдарды жеткізуге бола ма?

Иә. Басқа материалдар сұраныс бойынша, қажетті қысым, температура, орта және құрамдас конфигурацияға байланысты қол жетімді.
