Үш жақты шарикті клапан L порты өнеркәсіптік құбыр жүйелеріндегі ағынды басқаруды қалай жақсарта алады

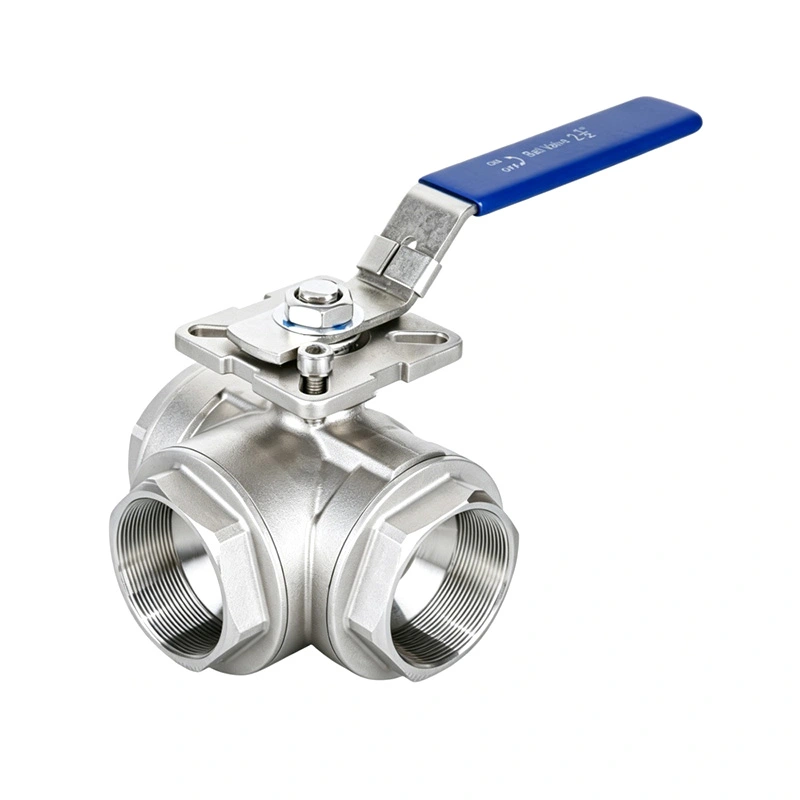

Шанхайқамтамасыз етеді аҮш жақты шарикті клапан L портыөнеркәсіптік құбыр жүйелерінде ағынды сенімді ауыстыруға арналған. Үш бөліктен тұратын корпусы, ұзартылған дәнекерленген ұштары және тот баспайтын болаттан жасалған конструкция нұсқалары бар бұл клапан инженерлерге сұйықтықты бағыттауды басқаруға, құбырлардың орналасуларын жеңілдетуге және күрделі жұмыс жағдайлары бойынша техникалық қызмет көрсетуді жоспарлауға көмектеседі.

L-порт конфигурациясы бар үш жақты шар клапан екі қосылған құбыр тармақтары арасындағы сұйықтықты қайта бағыттауға арналған. Оның арнайы өңделген шары тұтқаның айналуы кезінде таңдалған порттармен тураланатын L-тәрізді өтуді жасайды. Конфигурациясына байланысты бірнеше портты бір уақытта қоса алатын T-порт конструкциясынан айырмашылығы, L-портты клапан негізінен ағынды бұру және көзді таңдау үшін пайдаланылады. Дұрыс клапанды таңдау порт бағытына, корпус материалдарына, орындық үйлесімділігіне, қысым-температура көрсеткіштеріне және қосылым стандарттарына назар аударуды қажет етеді. Бұл нұсқаулық инженерлерге, техникалық қызмет көрсету топтарына және өнеркәсіптік сатып алушыларға негізделген шешім қабылдауға көмектесетін L портты үш жақты шар клапандарының жұмыс принципін, негізгі артықшылықтарын, өнеркәсіптік қолданбаларын және сатып алу мәселелерін түсіндіреді.

Мазмұны

• Үш жақты шарикті клапан L порты дегеніміз не?
• L-портты үш жақты шар клапаны қалай жұмыс істейді?
• L-Port және T-Port: айырмашылығы неде?
• Негізгі артықшылықтары қандай?
• L-портты шар клапандары қайда қолданылады?
• Дұрыс клапанды қалай таңдауға болады
• Қарап шығуға арналған техникалық сипаттамалар
• Орнату және техникалық қызмет көрсету бойынша ұсыныстар
• Жиі қойылатын сұрақтар
• Қорытынды: Ағынды басқарудың дұрыс шешімін қабылдау

Үш жақты шарикті клапан L порты дегеніміз не?

Үш жақты шарикті клапан - үш порты және оның корпусының ішінде айналмалы шары бар механикалық ағынды басқару құрылғысы. Ішкі өту клапан жұмыс істеген кезде қандай порттар байланысатынын анықтайды. L-порт конфигурациясында өту L әрпіне ұқсайды, бұл клапанға сұйықтықты таңдалған қосылымдар арасында бағыттауға мүмкіндік береді.

Мысалы, құбырдың бір ортақ қосылымы және екі балама розеткалары болуы мүмкін. Клапан ішкі өтуге және тұтқаның орнына байланысты кіріс сұйықтықты бірінші розеткаға бағыттай алады немесе оны екінші розеткаға ауыстыра алады. Пайдаланылмаған тармақ клапанның конструкциясы осы құрылымды қолдайтын кезде жоспарланған жұмыс күйінде оқшауланады.

Шанхай өнімі осы ағынды бағыттау принципін үш бөліктен тұратын корпуспен және ұзартылған дәнекерлеу ұштарымен біріктіреді. Қосымша дәнекерлеу ұшының ұзындығы құбырды орнату үшін жұмыс кеңістігін қамтамасыз етеді және көрсетілген дизайн қосымша тазартуды қажет ететін оқшауланған немесе көмілген құбырлардың орналасуларында пайдалы болуы мүмкін.

Common construction considerations include:

• Клапан корпусы:Тот баспайтын болат немесе қолданбаға сәйкес таңдалған басқа арнайы материалдар.
• Шар және өзек:Ағынды бағыттауға және жұмыс моментін беруге жауапты компоненттер.
• Орындар мен тығыздағыштар:Белгіленген қызмет көрсету шарттарында тығыздау өнімділігін қолдайтын бөлшектер.
• Қосылымдар:Таңдалған үлгіге байланысты түйіспелі дәнекерлеу, бұрандалы немесе басқа конфигурациялар.
• Жұмыс механизмі:Қолмен жұмыс істейтін тұтқа немесе бар болса, үйлесімді жетек.

Соңғы конфигурация әрқашан өндіруші бекіткен сызбалармен және техникалық құжаттамамен тексерілуі керек.

L-портты үш жақты шар клапаны қалай жұмыс істейді?

Клапан клапан корпусының ішінде арнайы бұрғыланған шарды айналдыру арқылы жұмыс істейді. Шар өтуі екі таңдалған портпен тураланған кезде, сұйықтық сол қосылымдар арасында қозғала алады. Доптың бағытын өзгерту қол жетімді ағын жолын өзгертеді.

Типтік бұру қондырғысында жұмыс реттілігі келесі шарттарды қамтиды:

1. Бірінші ағын позициясы:Ортақ порт бір таңдалған тармаққа қосылып, сұйықтықтың бірінші бағыт бойынша жүруіне мүмкіндік береді.
2. Ауыстыру операциясы:Оператор тұтқаны өндірушінің пайдалану нұсқауларына сәйкес айналдырады.
3. Екінші ағын позициясы:Ішкі өту сұйықтықты қайта бағыттай отырып, балама тармақпен теңестіріледі.
4. Оқшаулау орны, егер жобаланған болса:Кейбір L-порт конфигурациялары барлық үш портты блоктайтын орынды қамтамасыз етеді. Бұл мүмкіндікті арнайы клапан үшін тексеру керек.

Порттың нөмірленуі, тұтқаның бағыты, айналу бұрышы және қол жетімді тоқтау орындары конструкциялар арасында әр түрлі болады. Сондықтан операторлар ешқашан белгілі бір дескриптор бағыты әрқашан бірдей ағын жолына сәйкес келеді деп ойламауы керек.

Іске қосу алдында клапанның жұмыс схемасын қарап шығыңыз және әрбір рұқсат етілген жұмыс күйінде жоспарланған қосылымдарды растаңыз. Бұл әсіресе автоматтандырылған жүйелерде маңызды, мұнда дұрыс емес жетектер реттілігі өндірісті тоқтатуы немесе сұйықтықты күтпеген мақсатқа жіберуі мүмкін.

L-Port және T-Port: айырмашылығы неде?

Екі дизайн үш портты пайдаланғанымен, олардың ішкі шар өтулері әртүрлі мақсаттарға қызмет етеді. Олардың арасында таңдау, ең алдымен, жүйеге тармақтар арасындағы ағынды ауыстыру немесе араластыру және тарату үшін бірнеше жолдарды қосу қажет пе, соған байланысты.

Кестеде әрбір клапанның жұмыс реттілігіне кепілдік беруден гөрі жалпы дизайн принциптері сипатталған. Өндірушілер шарлардың әртүрлі орналасуын, орындық конфигурацияларын және тоқтау орындарын ұсына алады.

Екі сұйықтық көзі бөлек қалуы керек қолданбалар үшін L-портының дизайны оның бекітілген ағын диаграммасы қажетті оқшаулауды растайтын болса, орынды болуы мүмкін. Бірнеше порттар арасында бір уақытта байланыс қажет болған жағдайда, T-порт дизайны қолайлырақ болуы мүмкін.

Қосымша ақпарат алу үшін таңдауды аяқтамас бұрын өндірушінің L-порты үш жақты шарикті клапан өнімі туралы ақпаратты қарап шығыңыз.

Негізгі артықшылықтары қандай?

1. Икемді ағынды бағыттау

L-портты клапан операторларға әрбір ауысу нүктесінде бөлек клапандар орнатпай-ақ тағайындалған құбыр тармақтары арасында ауысуға мүмкіндік береді. Бұл сұйықтықты тасымалдау, көзді таңдау және процесті бағыттау үшін пайдаланылатын жабдықтың орналасуын жеңілдетеді.

2. Ғарыштық тиімді құбыр желісін жобалау

Бірнеше ағынды қосылымдарды бір клапан корпусында біріктіру сәйкес қондырғыларда қажет жеке құрамдастардың санын азайтуы мүмкін. Компоненттердің аз болуы тексеруді қажет ететін қосылым нүктелерінің аз болуын да білдіруі мүмкін, дегенмен жалпы жүйе дизайны нақты үнемдеуді анықтайды.

3. Тот баспайтын болаттан жасалған материал опциялары

Тот баспайтын болаттан жасалған конструкция үйлесімді өндірістік ортада пайдалы коррозияға төзімділікті қамтамасыз ете алады. Тиісті сорт технологиялық ортаға, хлорид концентрациясына, тазалау химикаттарына, температураға және басқа қызмет көрсету шарттарына байланысты. Материалды таңдау барлық тот баспайтын болаттар бірдей жұмыс істейді деген болжамға емес, тексерілген үйлесімділікке негізделуі керек.

4. Үш бөлікті құрылыс арқылы техникалық қызмет көрсетуге қол жеткізу

Үш бөліктен тұратын корпус ішкі тексеруді және қызмет көрсетуді ыңғайлы ете алады, себебі клапанды өндірушінің процедураларына сәйкес бөлшектеуге болады. Құбырды оқшаулап, қысымды түсіріп, суды төгіп, қауіпсіз күйге келтіргеннен кейін білікті техникалық қызмет көрсету персоналы қызмет көрсетілетін құрамдастарды тексеріп, қажет болған жағдайда үйлесімді орындықтарды немесе тығыздағыштарды ауыстыра алады.

5. Арнайы қондырғыларға арналған ұзартылған дәнекерлеу ұштары

Ұзартылған түйіспелі дәнекерлеу ұштары құбырларды дәнекерлеу кезінде, әсіресе оқшаулау немесе көмілген құбырларды қамтитын орналасуларда қосымша саңылауларды қамтамасыз ете алады. Дұрыс орнату маңызды болып қала береді: дәнекерлеу процедуралары орындықтарды, тығыздағыштарды немесе басқа температураға сезімтал ішкі бөліктерді зақымдамау үшін жылу беруді бақылауы керек.

L-портты шар клапандары қайда қолданылады?

Ағынды қайта бағыттау мүмкіндігі бұл клапан конфигурациясын бірнеше өнеркәсіптік секторларда пайдалы етеді. Оның жарамдылығы технологиялық ортаға, қысымға, температураға, қосылымның орналасуына және қажетті өшіру өнімділігіне байланысты.

• Мұнай-химиялық өңдеу:Белгіленген құбыр тармақтары арасында үйлесімді технологиялық ағындарды ауыстыру.
• Мұнай-газ жүйелері:Клапанның қысым көрсеткіші және материалдың үйлесімділігі сәйкес келетін қолданбаларда балама ағын жолдарын таңдау.
• Жылу энергиясы жүйелері:Технологиялық тізбектер немесе жабдық қосылымдары арасында үйлесімді сұйықтықтарды қайта бағыттау.
• Суды өңдеу:Таңдалған тазарту желілері немесе жүйе тармақтары арасындағы су ағындарын ауыстыру.
• Өнеркәсіптік жабдықтар:Әртүрлі жұмыс режимдерін немесе техникалық қызмет көрсету шараларын қолдау үшін сұйықтық беру жолын өзгерту.

Мысалы, суды тазарту қондырғысы екі тағайындалған ағын бағытын таңдау үшін L-порты клапанын пайдалануы мүмкін. Жүйені жобалау кезінде инженерлер клапанды іске қосу алдында порт картасын, жоспарланған оқшаулау күйін және ағын жолын өзгерту салдарын тексеруі керек.

Әрбір үш жақты шар клапаны кез келген сұйықтыққа немесе жұмыс жағдайына сәйкес келмейді. Абразивті бөлшектер, тұтқыр орталар, коррозиялық химиялық заттар, жоғары дифференциалды қысым және жоғары температура орындық қызмет ету мерзіміне және тығыздау жұмысына әсер етуі мүмкін. Клапан тек сала атауына емес, нақты қызметке таңдалуы керек.

Дұрыс клапанды қалай таңдауға болады

Үш жақты шар клапанын сатып алу құбырдың номиналды диаметріне сәйкес келуден көп нәрсені қамтиды. Сенімді таңдау процесі қажетті ағын функциясынан басталып, материалдың үйлесімділігі, механикалық көрсеткіштер, орнату өлшемдері және техникалық қызмет көрсету талаптары арқылы жалғасуы керек.

1. Қажетті ағын үлгісін анықтаңыз

Жалпы портты, балама тармақтарды және әрбір қажетті жұмыс орнын анықтаңыз. Әрбір позицияда қай порттар қосылғанын және қайсысы оқшауланғанын тексеру үшін өндірушінің ағын диаграммасын алыңыз.

2. Қысым мен температура талаптарын растаңыз

Нақты қызмет көрсету температурасында номиналды жұмыс қысымын тексеріңіз. Қысым көрсеткіштері температураға және материалды таңдауға байланысты өзгеруі мүмкін, сондықтан ең жоғары қысым мәнін көрсетілген жағдайлардан тәуелсіз қарастыруға болмайды.

3. Үйлесімді корпус пен тығыздау материалдарын таңдаңыз

Технологиялық ортаны ұсынылған корпуспен, шармен, өзекпен, орындықпен және тығыздағыш материалдарымен салыстырыңыз. PTFE негізіндегі орындықтар мен күшейтілген PTFE нұсқалары әртүрлі механикалық және жылу сипаттамаларына ие. Химиялық үйлесімділік және өндірушінің рұқсат етілген қызмет көрсету ауқымы әрбір қолданба үшін расталуы керек.

4. Қосылым стандартын тексеріңіз

Көрсетілген қосылым түрін, өлшемдерді және қолданылатын стандартты тексеріңіз. Тікелей дәнекерлеу қондырғылары үшін соңғы дайындықты және өлшемдік сызбаларды қарап шығыңыз. Бұрандалы және дәнекерленген қосылыстарды сәйкес жобаланған құбыр қондырғысысыз ауыстыруға болмайды.

5. Қолмен немесе автоматтандырылған жұмыс туралы шешім қабылдаңыз

Кейде маршрутты өзгерту үшін қолмен тұтқа жеткілікті болуы мүмкін. Жиі ауысу немесе қашықтан басқару қажет болған жағдайда, үйлесімді пневматикалық немесе электрлік жетектің бар-жоғын сұраңыз. Қуат немесе ауамен жабдықтау ақаулығы кезінде жұмыс моментін, қажетті қозғалысты, орналасу туралы кері байланысты және қажетті жауапты растаңыз.

6. Тексеру және құжаттама қажеттіліктерін бағалаңыз

Маңызды қызметтер үшін материалды сәйкестендіруді, қысымды сынау құжаттамасын, өлшемді тексеруді, бақылауды және кез келген жобаға қатысты қабылдау талаптарын нақтылаңыз. Бұл жазбалар сатып алу топтары мен инженерлерге жеткізілген клапанның бекітілген сипаттамаға сәйкес келетінін тексеруге көмектеседі.

Қарап шығуға арналған техникалық сипаттамалар

Шанхай компаниясының жарияланған өнім ақпараты үш бөліктен тұратын корпусы және ұзартылған дәнекерлеу ұштары бар L порты үш жақты шар клапанын бағалау үшін пайдалы бастапқы нүктені қамтамасыз етеді. Төменде келтірілген мәндер сілтеме жасалған өнім конфигурациясын сипаттайды және сатып алудан бұрын баға ұсынысымен және ағымдағы бекітілген деректер парағымен расталуы керек.

Бұл сандар барлық L-порты клапандары үшін әмбебап көрсеткіштер емес. Өнім бетінде балама материалдар мен тығыздау конфигурациялары да талқыланады. Сатып алушылар соңғы техникалық сызбаны және қысым-температуралық конверттің жазбаша растауын, қосылу мәліметтерін және тапсырыс беру үшін материал құрамын сұрауы керек.

Installation and Maintenance Recommendations

Дұрыс орнату және жоспарланған техникалық қызмет көрсету клапанның өнімділігін сақтауға және алдын алуға болатын тоқтау уақытын азайтуға көмектеседі. Келесі тәжірибелер инженерлік, іске қосу және техникалық қызмет көрсету топтары үшін пайдалы.

• Орнатпас бұрын тексеріңіз:Клапанның корпусын, дәнекерлеу ұштарын, жұмыс механизмін және қорғаныс қаптамасының зақымдалуын немесе ластануын тексеріңіз.
• Ағынның бағытын тексеріңіз:Клапанды қосар алдында порттың нақты орналасуын бекітілген құбыр схемасымен салыстырыңыз.
• Сәйкес дәнекерлеу процедураларын қолданыңыз:Түйіспелі дәнекерлеу конструкциялары үшін білікті процедураларды орындаңыз және өндірушінің нұсқауларына сәйкес жылу шығынын бақылаңыз.
• Жұмыс ретін тексеріңіз:Қауіпсіз және орынды болса, технологиялық ортаны енгізбес бұрын тұтқаның орналасуын және ағын жолының көрсеткіштерін тексеріңіз.
• Қауіпті техникалық қызмет көрсетудің алдын алу:Бөлшектеу алдында клапанды оқшаулаңыз, қысымды босатыңыз, қауіпті мазмұнды төгіңіз және тораптың құлыптау және қауіпсіздік процедураларын орындаңыз.
• Орындар мен тығыздағыштарды тексеріңіз:Тозуды, химиялық зақымдануды, ағып кетуді және қызмет көрсетуге сәйкес уақыт аралығында жұмыс істеу қиындықтарын тексеріңіз.
• Техникалық жазбаларды сақтау:Тексерулерді, ауыстыруларды, сынақ нәтижелерін және жұмыс жағдайындағы кез келген өзгерістерді құжаттаңыз.

Шар клапандары, әдетте, өндіруші бұл міндетті бекітпесе, үздіксіз дроссельге емес, қосу-өшіру қызметі мен ағынды бағыттауға арналған. Клапанды жарамсыз жартылай ашық күйде пайдалану белгілі бір жағдайларда турбуленттілік, эрозия немесе орындықтың зақымдалуын арттыруы мүмкін.

Жиі қойылатын сұрақтар

1. Үш жақты шар клапанының L портының негізгі қызметі қандай?

Оның негізгі функциясы таңдалған құбыр тармақтары арасындағы сұйықтықты қайта бағыттау болып табылады. Шардың ішіндегі L-тәрізді өту клапанның бағытына сәйкес белгіленген порттарды қосады. Нақты жұмыс реттілігін және оқшаулау мүмкіндігін растау үшін бекітілген ағын диаграммасымен танысу керек.

2. L-порты мен Т-портты шар клапанының айырмашылығы неде?

L-порт дизайны негізінен таңдалған порттар арасында ағынды ауыстыру немесе бұру үшін пайдаланылады. T-порт дизайны қосымша қосылым үлгілерін ұсынады және барлық үш портқа бір уақытта байланысуға мүмкіндік береді. Дұрыс опция қажетті процесс функциясына және өндірушінің порт конфигурациясына байланысты.

3. L-портты үш жақты шар клапаны ағынды толығымен өшіре ала ма?

Кейбір L-порт конструкциялары барлық порттардың жабық күйін қамтиды, ал басқаларында әртүрлі жұмыс реттеулері бар. Толық оқшаулауды арнайы клапанның ағын схемасы мен тығыздау сипаттамаларынан растау керек. Оқшаулау қауіпсіздік тұрғысынан маңызды болған жағдайда, ағып кетудің қажетті өнімділігін және қосымша оқшаулау жабдығы қажет екенін тексеріңіз.

4. L-портты шар клапаны үшін қандай материалдар қолайлы?

Материалды таңдау сұйықтыққа, коррозияға, қысымға, температураға және тазалау талаптарына байланысты. 304 немесе 316 сияқты тот баспайтын болат маркалары көптеген қолданбаларға сай болуы мүмкін, ал PTFE негізіндегі немесе күшейтілген орындықтар белгілі бір қызметтерге сәйкес болуы мүмкін. Толық суланған материал комбинациясы үйлесімділік үшін тексерілуі керек.

5. Баға ұсыныстарын сұрау үшін қандай ақпарат қажет?

Номиналды клапан өлшемін, қажетті порттың орналасуын, қосылым түрін, қысым мен температура шарттарын, технологиялық ортаны, таңдаулы материалдарды, мөлшерді және жұмыс әдісін көрсетіңіз. Құбыр сызбалары, қажетті ағын реттілігі және жобаға қатысты тексеру талаптары жеткізушіге сәйкес конфигурацияны растауға көмектеседі.

6. Неліктен ұзартылған түйіспелі дәнекерленген ұштары бар үш бөлікті клапанды қарастыру керек?

Үш бөліктен тұратын конструкция өндірушінің техникалық қызмет көрсету процедурасын ескере отырып, қызмет көрсетілетін ішкі компоненттерге қол жеткізуді жеңілдетеді. Ұзартылған түйіспелі дәнекерлеу ұштары дәнекерлеу үшін қосымша саңылауды қамтамасыз ете алады және кейбір оқшауланған немесе көмілген құбыр қондырғыларына сәйкес келуі мүмкін. Өлшемдері мен орнату әдісі тапсырыс беру алдында тексерілуі керек.

Қорытынды: Ағынды басқарудың дұрыс шешімін қабылдау

L-порты бар үш жақты шар клапаны белгіленген құбыр тармақтары арасындағы сұйықтықты ауыстыру үшін практикалық шешімді қамтамасыз ете алады. Оның тиімділігі порттың дұрыс орналасуын таңдауға, қысым мен температура шектерін тексеруге, үйлесімді материалдарды таңдауға және клапанның жұмыс орындарының технологиялық талаптарға сәйкестігін қамтамасыз етуге байланысты. Үш бөліктен тұратын корпус және ұзартылған дәнекерлеу ұштары сияқты құрылыс бөлшектері орнатуды жоспарлауға және ұзақ мерзімді техникалық қызмет көрсетуге әсер етуі мүмкін.

Шанхай өнеркәсіптік клапан таңдауын қолдау үшін өнім туралы ақпарат пен конфигурация опцияларын ұсынады. L-портының конструкцияларын салыстырып жатсаңыз, жаңа құбыр жүйесін жоспарлап жатсаңыз немесе бар клапанды ауыстырсаңыз, үш жолды шар клапанының L портының техникалық сипаттамаларын қарап шығыңыз және тапсырыс бермес бұрын жұмыс талаптарын дайындаңыз. Өтінішіңізді талқылау, техникалық мәліметтерді растау және сәйкес баға ұсынысын сұрау үшін біздің командаға хабарласыңыз. Өтінемінбізбен хабарласыңыөнеркәсіптік ағынды басқару қажеттіліктеріне бейімделген клапан шешімдерін зерттеу үшін бүгін.
