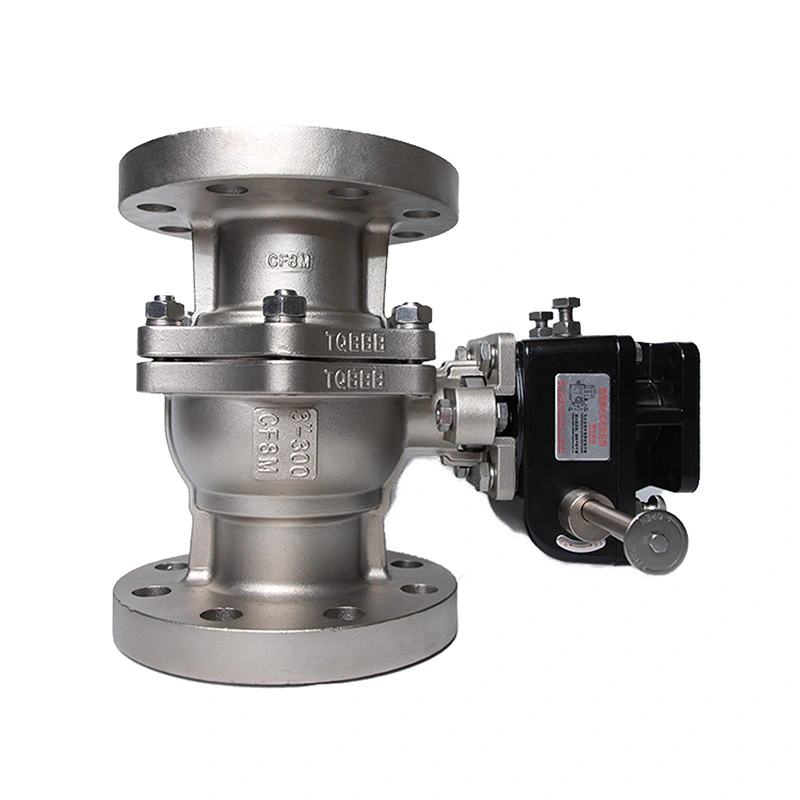

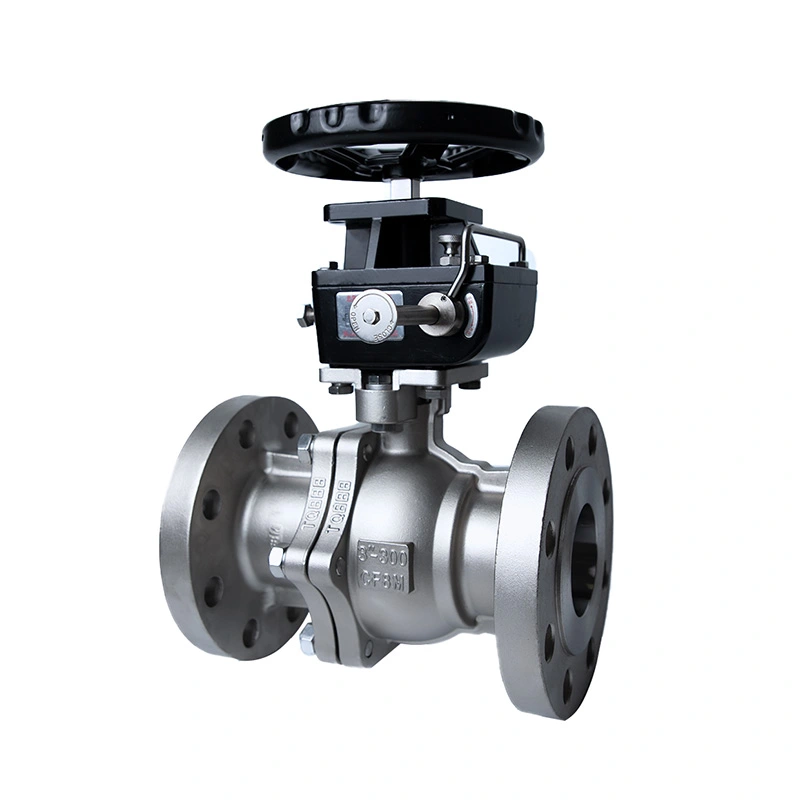

Жетек үшін ISO 5211 негізі бар ANSI 300LB фланецті шарикті клапан

Жетекке арналған ISO 5211 негізі бар ANSI 300LB фланецті шар клапаны 300-сынып фланецті клапан және жетекке дайын жұмыс қажет болатын өнеркәсіптік құбырды оқшаулау үшін конфигурацияланған. Оның баспайтын болаттан жасалған қысым шекарасы және ішкі құрамдастары аталған қысым мен температура диапазоны үшін көрсетілген, ал клапан конфигурациясы қолданбаға сәйкес қолмен, пневматикалық немесе электрлік жұмыспен сәйкестендірілуі мүмкін.

Shangtai Вэнчжоу, Чжэцзян, Қытайда өнеркәсіптік шар клапандарын шығарады, өңдеу, құрастыру, қысымды сынау, тексеру және өнімнің қолданыстағы талаптарына сәйкес түпкілікті дайындау. Жобалық тапсырыстар үшін клапан өлшемдері, материал конфигурациялары, жетек талаптары, сызбалар және техникалық құжаттама өндіріс алдында расталуы мүмкін.

Негізгі өлшемдер

Клапанның құрылысы және материалды таңдау

Клапан ASTM A351 CF8M (316) конструкциясы бар тот баспайтын болаттан жасалған корпусты пайдаланады, ал шар мен өзек ASTM A182 F316 ретінде көрсетілген. Бұл материалдар қысым шекарасы мен негізгі суланған компоненттер үшін тұрақты баспайтын болаттан жасалған конфигурацияны қамтамасыз етеді. 15% толтырғышы бар PTFE-ден тұратын RPTFE орны көрсетілген жұмыс ауқымы үшін таңдалған және тапсырыс беру алдында нақты технологиялық орта мен температураға қарсы расталуы керек.

Тот баспайтын болаттан жасалған корпус

ASTM A351 CF8M (316) корпусы клапанның негізгі қысымы бар құрылымын құрайды. Материалдың үйлесімділігі мен коррозияға төзімділігі маңызды таңдау факторлары болып табылатын өндірістік орталар үшін баспайтын болаттан жасалған конструкцияны қарастыруға болады.

316 Шар және өзек

Шар және өзек тізімделген конфигурацияға сәйкес ASTM A182 F316 материалын пайдаланады. Шар ширек айналымды ағынды басқару элементін қамтамасыз етеді, ал өзек жұмыс моментін тұтқадан немесе жетектен шарға береді.

RPTFE орындық

RPTFE орны доптың айналасында тығыздау интерфейсін қамтамасыз етеді. Орындық таңдауды ортаға, жұмыс температурасына, қысымға және қажетті қызмет көрсету шарттарына сәйкес тексеру керек, себебі клапан орнының үйлесімділігі әртүрлі технологиялық сұйықтықтар арасында әртүрлі болуы мүмкін.

Класс 300 фланецті шар клапанының конфигурациясы

300-сынып конфигурациясы 150-сыныптан жоғары қысым сыныбын қажет ететін құбыр жүйелеріне арналған. Тізімде көрсетілген ең жоғары қысым 740PSI, бірақ рұқсат етілген жұмыс қысымын тек номиналды сыныптан анықтауға болмайды. Нақты қысым мүмкіндігі клапан өлшеміне, материалына, температураға және қолданылатын қысым-температура рейтингіне байланысты.

РЖ фланецті ұштары сәйкес келетін құбыр фланецтеріне болтты қосылымды қамтамасыз етеді. Таңдау кезінде құбырдың номиналды өлшемін, фланец өлшемдерін, қысым сыныбын, қаптама түрін, тығыздағыштың орналасуын, болттың сипаттамасын және қол жетімді орнату кеңістігін құбыр жүйесімен салыстыру керек.

ISO 5211 Жетектерді орнату

Жетек үшін ISO 5211 негізі бар ANSI 300LB фланецті шар клапаны ISO 5211 орнату интерфейсі арқылы автоматтандырылған жұмыс үшін конфигурациялануы мүмкін. Жетек клапан өлшеміне емес, клапанның жұмыс моменті мен нақты қызмет көрсету шарттарына сәйкес таңдалуы керек.

Автоматтандырылған қосу/өшіруді басқару үшін пневматикалық және электрлік жетектерді қарастыруға болады. Басқару жүйесіне байланысты электромагниттік клапандар, шекті ажыратқыштар, позицияға кері байланыс құрылғылары немесе позициялауыштар сияқты қосымша компоненттер қажет болуы мүмкін. Құрастыру алдында қол жетімді орнату интерфейсі, жетек моменті, айналу бұрышы, қуат немесе ауа беру және басқару сигналы расталуы керек.

Қолмен жұмыс

Қолмен жұмысты клапан жергілікті түрде басқарылатын және автоматты басқару қажет емес жерде пайдалануға болады. Жұмыс әдісі клапан өлшеміне, орнату орнына, жұмыс жиілігіне және қажетті жұмыс моментіне сәйкес таңдалуы керек.

Пневматикалық іске қосу

Пневматикалық іске қосу сығылған ауа бар және жылдам ширек айналымды қажет ететін жүйелер үшін қолайлы. Жетектің айналу моменті клапанның жұмыс жағдайлары мен орындық үйкелісіне сәйкес мөлшерді қамтуы керек.

Электрлік іске қосу

Электрлік іске қосуды клапанды электрлік басқару жүйесіне біріктіру қажет болғанда пайдалануға болады. Жетекті таңдау кезінде кернеу, жұмыс циклі, айналу моменті, қозғалыс шектері, кері байланыс талаптары және қоршаған орта жағдайлары расталуы керек.

Өндіріс процесі

1. Техникалық растау

Өндіріс алдында клапанның қажетті өлшемі, 300 сыныбының рейтингі, корпус пен әрлеу материалдары, жұмыс ортасы, температура, орындық конфигурациясы, қосылым өлшемдері, жұмыс әдісі және жетек талаптары қарастырылады. Сызбалар мен техникалық сипаттамалар клапан үлкенірек құбырлар немесе автоматтандыру жобасының бөлігі болған кезде тексерілуі мүмкін.

2. Материалды дайындау және тексеру

Кіріс материалдар мен сатып алынған құрамдас бөліктер қолданыстағы өндірістік және инспекциялық талаптарға сәйкес тексеріледі. Бақылауды қажет ететін тапсырыстар үшін материалды сәйкестендіру, өлшемдер, бетінің күйі және қосалқы материал құжаттамасы қарастырылуы мүмкін.

3. CNC Machining

CNC өңдеу клапан корпусының интерфейстері, фланец беттері, шар және өзек компоненттері, тығыздау аймақтары, болт саңылаулары және басқа да дәлдік мүмкіндіктері үшін қолданылады. Өлшемді бақылау клапан корпусы, құбыр желісінің қосылымы және жұмыс құрамдас бөліктері арасындағы дұрыс теңестіруді сақтау үшін маңызды.

4. Құрамдас бөліктерді дайындау

Клапан шарлары, тығыздағыш беттер, өзектер, орындықтар, орауыштар, тығыздағыштар, бекіткіштер және басқа компоненттер құрастыру алдында дайындалады. Бетті өңдеуге және тазалауға қойылатын талаптар материалға және қолдану мақсатына байланысты.

5. Құрастыру және технологиялық бақылау

Ішкі құрамдас бөліктер көрсетілген конфигурацияға сәйкес жиналады. Тексерулерге штоктың туралануы, шардың қозғалысы, тығыздағыш құрамдас бөліктерінің орнатылуы, фланец өлшемдері, корпус жинағы және жетекті орнату интерфейсінің өлшемдері кіруі мүмкін.

6. Қысым және функционалдық сынақ

Аяқталған клапандар қолданылатын қабық қысымы мен орындық ағып кету сынақтарына ұшырайды. Жұмыс функциясы, моментке қатысты шарттар, сыртқы түрі, таңбалау және басқа да көрсетілген тексеру элементтері шығарар алдында тексеріледі.

7. Қорытынды тексеру және орау

Қорытынды тексеру өнімнің идентификациясын, қажетті құжаттарды, клапанның күйін, қорғаныс қақпақтарын, керек-жарақтарды және қаптаманы қамтиды. Тасымалдау кезінде зақымдану қаупін азайту үшін фланец беттері мен басқа ашық қосылым беттері қорғалуы керек.

Типтік қолданбалар

Суды тазарту және коммуналдық құбырлар

Таңдалған материалдар қызмет көрсету ортасымен үйлесімді болған кезде су тазарту жабдықтарында, инженерлік құбырларда, сорғы жүйелерінде және тиісті өнеркәсіптік су қолданбаларында оқшаулау үшін қолданылады.

Мұнай және газ жүйелері

Қысым класы, материалдың сипаттамасы, орындық конфигурациясы және қолданылатын стандарттар жоба талаптарына сәйкес келетін мұнай және газ жүйелеріндегі құбырларды оқшаулау және жабдықты қосу үшін қолданылады.

Химиялық өңдеу

Үйлесімді химиялық процесс медиасы үшін белгіленуі мүмкін. Материалды таңдау химиялық құрамын, концентрациясын, температурасын, қысымын және денеге, допқа, өзекке және отырғышқа ықтимал әсерлерін ескеруі керек.

Энергетикалық және өнеркәсіптік технологиялық жүйелер

Фланецті қосылым және 300-сынып конфигурациясы бұл клапанды таңдалған өнеркәсіптік процесс, қызметтік және қуат жүйесі құбырлары үшін жарамды етеді, онда болтты құбырларды қосу және ширек айналымды оқшаулау қажет.

Таңдау және орнату мәселелері

Клапанды таңдау тек номиналды құбыр өлшемінен емес, нақты жұмыс шарттарынан басталуы керек. Тапсырыс бергенге дейін келесі ақпаратты растау керек:

Орташа:Сұйықтықты анықтаңыз және оның корпуспен, шармен, өзекпен, орындықпен, орауышпен және тығыздағыш материалдарымен үйлесімділігін тексеріңіз.

Қысым және температура:Қалыпты және максималды жұмыс қысымын, температура диапазонын, қысым ауытқуларын және қолданылатын қысым-температура көрсеткіштерін растаңыз.

Фланецті қосу:Клапан фланецінің өлшемін, 300 класының рейтингісін, РЖ бетін, болт саңылауларының орналасуын, тығыздағыш түрін және құбыр фланецінің өлшемдерін сәйкестендіріңіз.

Ағын және порт конфигурациясы:Ағын өткізу қабілетіне, қысымның төмендеуіне және құбырларға қойылатын талаптар негізінде толық портты немесе қысқартылған портты салу қажет екенін растаңыз.

Жетекші:Автоматтандырылған клапандар үшін қажетті жұмыс моментін, жетек түрін, қуат немесе ауамен жабдықтауды, басқару сигналын және кері байланыс талаптарын қамтамасыз етіңіз.

Орнату:Құбырлардың фланецтері болтты бекітпес бұрын дұрыс туралануы керек. Құбырдың сәйкес келмеуінің орнын толтыру үшін клапанды күштеп орнына салуға болмайды, жұмыс кезінде клапан белгіленген қысым мен температура шегінде қалуы керек.

Тестілеу және құжаттама

Клапанның тексеруі қабық қысымын сынауды, орындықтың ағып кетуін сынауды, өлшемді тексеруді, пайдалануды тексеруді, визуалды тексеруді және қолданыстағы тапсырыс талаптарына сәйкес таңбалауды тексеруді қамтуы мүмкін. API 598 осы клапанды сынау және тексеру үшін көрсетілген.

Техникалық құжаттама өнімнің конфигурациясына және жоба талаптарына сәйкес берілуі мүмкін. Қол жетімді құжаттар өнімнің деректер парағын, өлшемдік сызбаларды, материал туралы ақпаратты, тексеру жазбаларын және қолданылатын сынақ құжаттамасын қамтуы мүмкін.

Жиі қойылатын сұрақтар

1-сұрақ: Жетек үшін ISO 5211 негізі бар ANSI 300LB фланецті шар клапаны не үшін пайдаланылады?

Жетек үшін ISO 5211 негізі бар ANSI 300LB фланецті шар клапаны өнеркәсіптік құбырларды оқшаулау және сұйықтықты қосу/өшіруді автоматтандырылған басқару үшін қолданылады. Ол көрсетілген қысым, температура және материал шегінде үйлесімді су, мұнай, газ, химиялық, коммуналдық және өнеркәсіптік технологиялық қолданбалар үшін жарамды.

2-сұрақ: 300-сынып клапанның әрқашан 300 psi-де жұмыс істей алатынын білдіре ме?

Жоқ. 300-сынып - psi-дегі тұрақты қысым мәні емес, қысым сыныбының белгісі. Рұқсат етілген жұмыс қысымы клапанның материалына, өлшеміне, жұмыс температурасына және қолданылатын қысым-температура рейтингіне байланысты өзгереді.

3-сұрақ: Жетекті қалай таңдау керек?

Жетек клапанның қажетті жұмыс моментіне, қызмет көрсету шарттарына, жұмыс жиілігіне және басқару талаптарына сәйкес таңдалуы керек. Пневматикалық немесе электрлік іске қосу үшін монтаждау интерфейсі мен жетек сипаттамалары да құрастыру алдында тексерілуі керек.

4-сұрақ: Бұл клапанмен қандай орындық материал жеткізіледі?

Көрсетілген конфигурацияда орындық материал ретінде RPTFE (PTFE+15%fv) қолданылады. Басқа орындық немесе тығыздауыш конфигурациялары әртүрлі тасымалдағыштар немесе температура жағдайлары басқа материалды қажет еткенде қарастырылуы мүмкін.

5-сұрақ: Клапанды пневматикалық немесе электрлік жетекпен қамтамасыз етуге бола ма?

Иә. Клапан қолмен жұмыс істеу үшін конфигурациялануы мүмкін немесе үйлесімді пневматикалық немесе электрлік жетекпен қамтамасыз етілуі мүмкін. Жетектерді таңдау клапан өлшеміне, жұмыс моментіне, басқару әдісіне және орнату талаптарына сәйкес расталуы керек.

6-сұрақ: Баға ұсыныстарын сұраған кезде қандай ақпаратты беру керек?

Пайдалы ақпарат клапан өлшемін, қысым класын, ортаны, жұмыс қысымын, температурасын, корпус материалын, отыратын материалды, фланецті талаптарды, жұмыс әдісін, жетек сипаттамаларын, санын және кез келген қажетті сызбаларды немесе техникалық стандарттарды қамтиды.

7-сұрақ: Техникалық сызбалар мен материалдық құжаттарды беруге бола ма?

Иә. Клапан конфигурациясы мен жоба талаптарына сәйкес өнім сызбалары, өлшемдік ақпарат, материал туралы мәліметтер, тексеру жазбалары және басқа да қолданылатын техникалық құжаттар ұсынылуы мүмкін.
