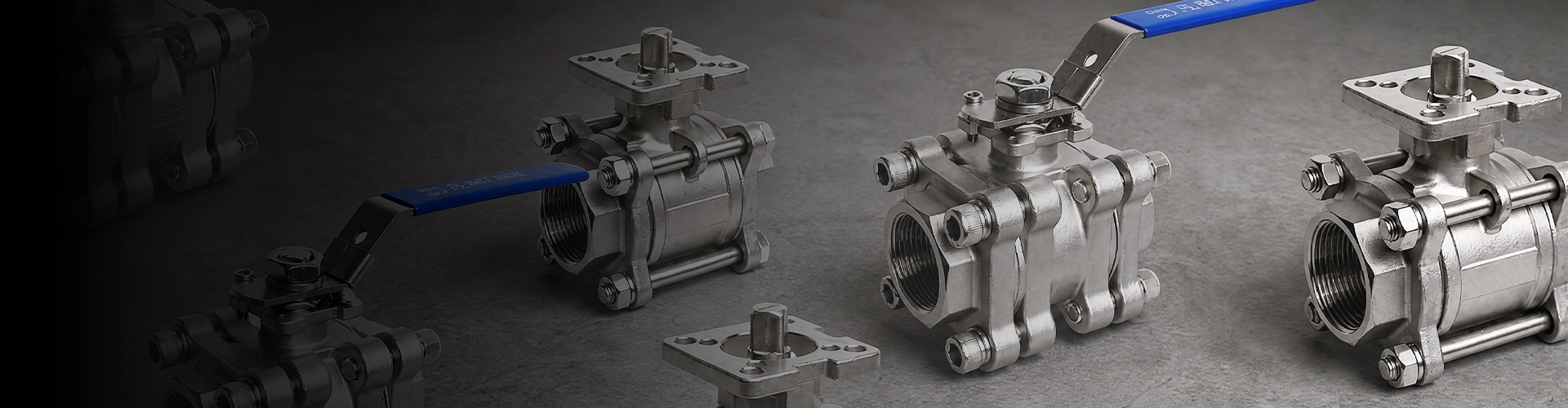

3PC Ball Valves Customized for Industrial Flow Control

Shangtai 3PC шарикті клапандары техникалық қызмет көрсетуге қол жеткізу, компоненттерді ауыстыру және икемді орнату маңызды болып табылатын өнеркәсіптік құбыр жүйелеріне арналған. Үш бөліктен тұратын конструкция орталық корпусты соңғы қосылымдар арасынан алып тастауға мүмкіндік береді, құбырдың ұштарын ажыратпай ішкі шарға және тығыздағыш компоненттерге практикалық қол жеткізуді қамтамасыз етеді.

Бұл құрылыс әсіресе технологиялық желілерге, жабдықты қосуға, коммуналдық жүйелерге және айналадағы құбырларға техникалық қызмет көрсету жұмыстарын азайту маңызды болатын басқа қолданбаларға пайдалы. Shangtai жоба талаптарына сәйкес әртүрлі өлшемдерді, материалдарды, қосылым конфигурацияларын және жұмыс опцияларын жеткізеді. Біздіңкомплетe шарлы клапан диапазонынемесеспецификацияларыңызды жіберіңізтехникалық растау үшін.

Қызмет көрсетуді жеңілдету үшін тастап кету орталығының корпусы

Үш бөліктен тұратын құрылыстың басты артықшылығы оның алынбалы орталық бөлігі болып табылады. Техникалық қызмет көрсету кезінде орталық корпусты бұрандалы, дәнекерленген немесе фланецті құбыр қосылымдарын толығымен ажыратуды талап етпей-ақ шарға, орындықтарға және басқа ішкі құрамдастарға қол жеткізуге мүмкіндік беретін соңғы қосылымдар арасынан шығаруға болады.

Бұл реттеу техникалық қызмет көрсетуді жоспарлауды жеңілдетеді және бекітілген құбырлардың айналасындағы жұмыстарды азайтады. Нақты техникалық қызмет көрсету процедурасы клапанның дизайнына, орнату конфигурациясына, қысым жағдайына және қолданылатын қауіпсіздік процедураларына байланысты. Кез келген клапанды бөлшектемес бұрын құбырды қауіпсіз оқшаулау және қысымды төмендету керек.

Ауыстырылатын ішкі компоненттер

Үш бөліктен тұратын конструкция клапанның қызмет ету мерзімі ішінде ішкі компоненттерді тексеруді немесе ауыстыруды қажет ететін қолданбалар үшін қолайлы. Конфигурацияға байланысты ауыстыру талаптары орындықтарды, тығыздағыштарды, допты немесе басқа қызмет көрсету компоненттерін қамтуы мүмкін.

Икемді қосылым конфигурациялары

Орталық корпус бөлек соңғы қосылымдар арасында орналасқандықтан, серияларды құбыр желісіне қосылудың әртүрлі талаптары үшін конфигурациялауға болады. Қолжетімді конфигурациялар клапанның сипаттамасына байланысты бұрандалы ұштарды, түйіспелі дәнекерлеу ұштарын, розеткамен дәнекерлеу ұштарын және фланецті қосылымдарды қамтуы мүмкін.

Қосылымды таңдау қолданыстағы құбыр стандартына, қысым класына, орнату әдісіне, техникалық қызмет көрсету талаптарына және қолжетімді кеңістікке негізделуі керек. Shangtai сәйкес конфигурацияны растау үшін өндіріс алдында жоба сызбаларын немесе қосылым сипаттамаларын қарап шығуы мүмкін.

Толық ашық және толық жабық оқшаулау

Шар механизмі негізінен құбырды қосу-өшіру үшін оқшаулауға арналған. Толық ашылған кезде доп тікелей ағынның өтуін қамтамасыз етеді; толық жабылған кезде, доп пен орындықтың орналасуы құбыр ортасының жабылуын қамтамасыз етеді.

Бұл клапандар үздіксіз дроссельге арналған арнайы басқару клапандарын ауыстыруға арналмаған. Шар клапанын жартылай ашық күйде ұзақ ағынды реттеу үшін пайдалану тығыздағыш беттердің тозуын арттырып, қызмет көрсету өнімділігіне әсер етуі мүмкін.

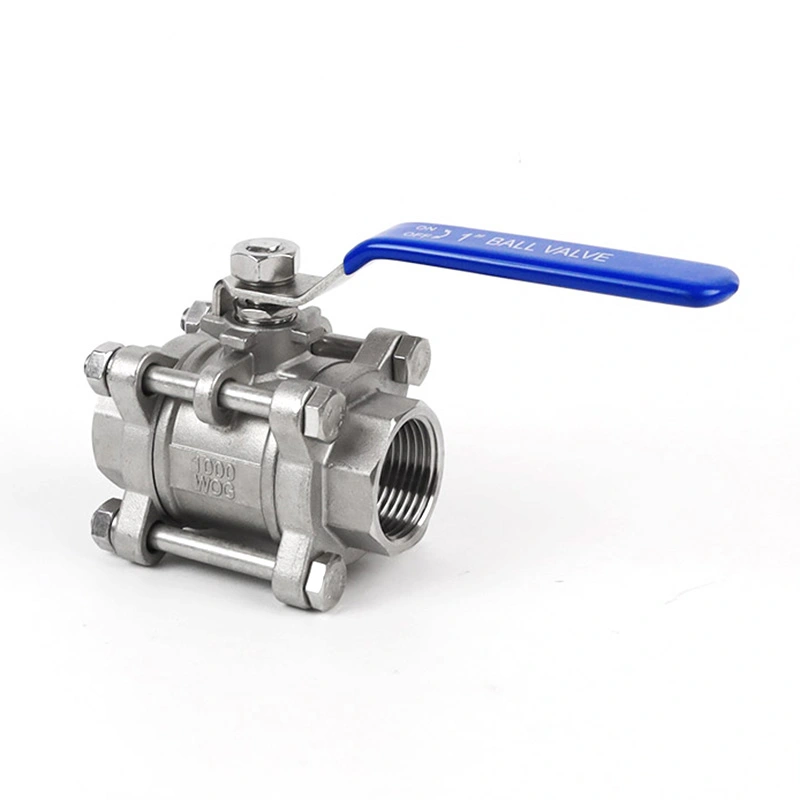

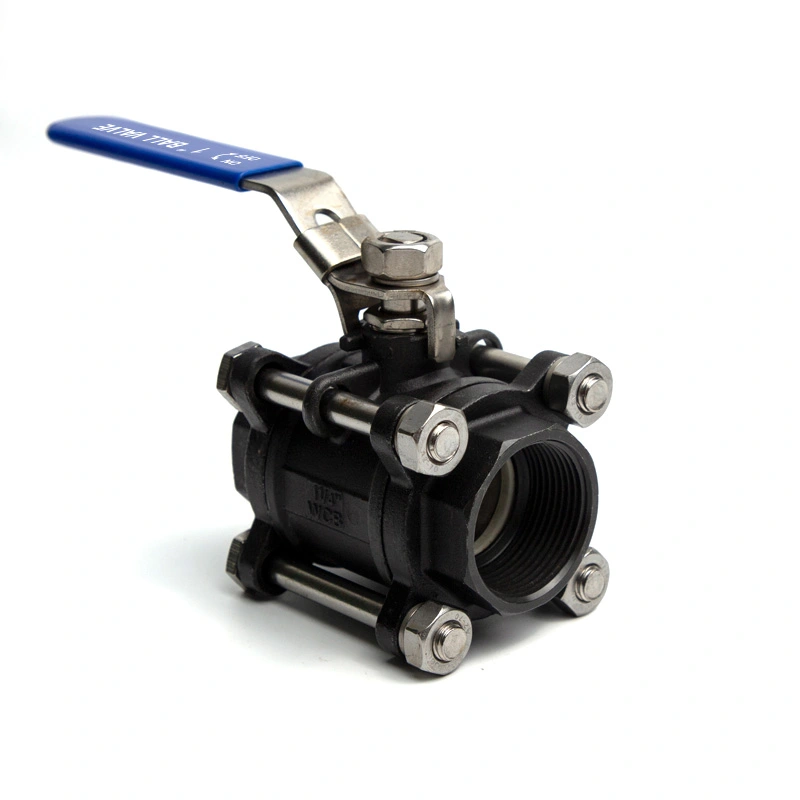

Құлыптау құрылғысы және соққыдан қорғайтын өзек

Shangtai 3PC конфигурациялары басқарылатын жұмыс үшін механикалық қауіпсіздік мүмкіндіктерін қамтуы мүмкін. Құлыптау құрылғысы тұтқаның күтпеген жерден қозғалуын болдырмайды, ал үрлеуден қорғалған діңгек ішкі қысымда діңді ұстап тұруға арналған.

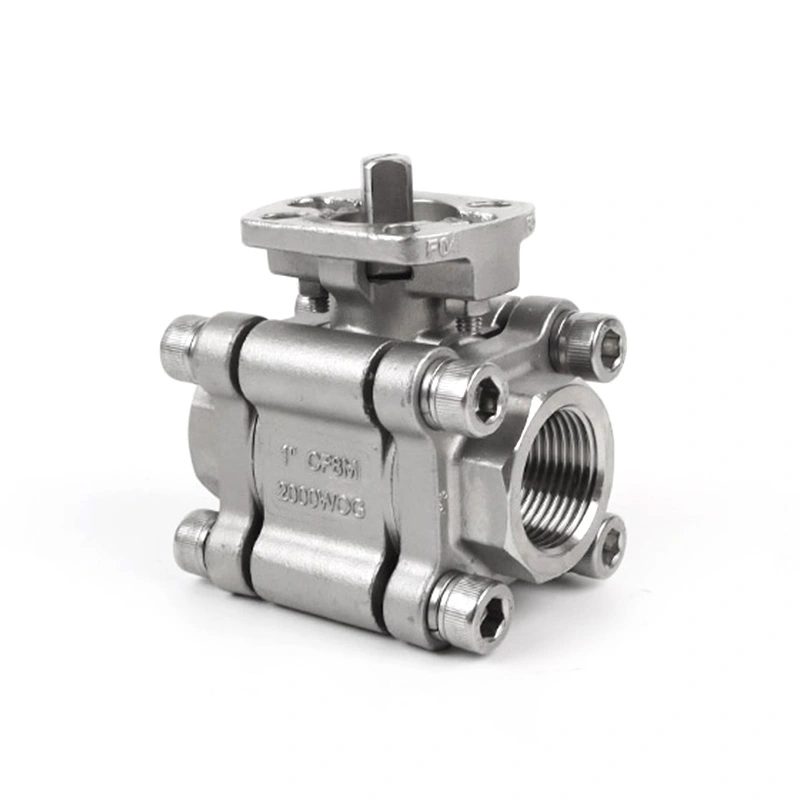

Нақты қауіпсіздік және жұмыс конфигурациясы клапан үлгісіне, қысым көрсеткішіне, жұмыс әдісіне және жобаның сипаттамасына сәйкес расталуы керек. Автоматтандырылған жүйелер үшін клапанның қажетті жетектің орналасуымен үйлесімділігін тексеруге болады.

Материалдар және операциялық опциялар

Материалды таңдау жұмыс ортасына, қысымға, температураға, коррозия жағдайларына және қажетті қызмет мерзіміне негізделуі керек. Өнім конфигурациясына байланысты тиісті құрамдас бөліктер клапан корпусын, шарды, өзекшені, орындықтарды және тығыздағыш элементтерін қамтуы мүмкін.

Manual handles are commonly used for local operation, while other operating arrangements can be considered for automated pipeline systems. Shangtai can review the required operating method together with the valve size and service conditions before production.

Техникалық қызмет көрсетуге қол жеткізу маңызды болатын қолданбалар

Үш бөліктен тұратын конструкция тұрақты тексеру немесе құрамдас бөліктерді ауыстыру қажет болуы мүмкін өнеркәсіптік жүйелер үшін жарамды. Әдеттегі қолданбаларға технологиялық құбырлар, суды тазарту, химиялық жүйелер, мұнай және газ жабдықтары, сығылған ауа, сұйықтықты тасымалдау желілері, өнеркәсіптік коммуникациялар және жабдықтың кіріс немесе шығыс қосылымдары жатады.

Ықшам бір бөліктен тұратын құрылыс жеткілікті болатын қолданбалар үшін, сіз сондай-ақ біздің1 дана шарикті клапандар. Егер екі бөліктен тұратын корпус құрылыс пен техникалық қызмет көрсетуге қол жеткізу арасындағы қажетті тепе-теңдікті қамтамасыз етсе, біздің2 дана шарикті клапандарбасқа қол жетімді конфигурация болып табылады.

Өндіріс, сынау және сапаны бақылау

Shangtai клапан конфигурациясы мен жоба талаптарына сәйкес өңдеуді, құрастыруды, қысымды сынауды, тексеруді және соңғы дайындықты басқарады. Тексеру өлшемдерді, тығыздау өнімділігін, дене тұтастығын, жұмыс функциясын және басқа да көрсетілген талаптарды қамтуы мүмкін.

Экспорттық жобалар мен үлкен тапсырыстар үшін техникалық сипаттамалар, қосылу стандарттары, материалдар, сынақ талаптары және құжаттама өндіріске дейін расталуы мүмкін. Бұл берілген конфигурацияның бекітілген жоба талаптарына сәйкес келетініне көз жеткізуге көмектеседі.

3PC шар клапандарын қалай көрсетуге болады

Толық жұмыс ақпаратын беру Шанхайға тиісті клапанның құрылысын, қосылым конфигурациясын, материалдар мен ішкі құрамдастарды растауға көмектеседі. Баға ұсыныстары және техникалық шолу үшін мыналарды көрсетіңіз:

• Клапан өлшемі және құбырдың номиналды диаметрі
• Жұмыс ортасы мен сұйықтың сипаттамалары
• Жұмыс қысымы және қысым көрсеткіші
• Жұмыс температурасы
• Корпусқа, шарға, өзекке, орындыққа және тығыздағыш материалға қойылатын талаптар
• Бұрандалы, дәнекерленген немесе фланецті қосылу талаптары
• Қолмен немесе автоматтандырылған жұмыс
• Орнату шарттары және қолжетімді техникалық қызмет көрсету орны
• Қажетті мөлшер және жеткізу талаптары
• Сызбалар, спецификациялар, фотосуреттер немесе қолданылатын жоба стандарттары

Қызмет көрсету кезінде ішкі компоненттерге оңай қол жеткізуге мүмкіндік беретін клапан қажет болса,талаптарыңызды Шанхайға жіберіңіз. Біздің команда қолданбаны қарап шығып, сәйкес конфигурация мен баға ұсынысын ұсына алады.
