Техникалық түсінік: 2000 WOG 2 бөлікті жоғары платформалы шар клапаны - дизайн мүмкіндіктері және қолдану орталары

Қалалық газ қысымын реттейтін станцияның орташа қысымды шығару құбырлары 4,0 МПа есептік қысыммен жұмыс істейді. Жүйе қашықтан жіберу және авариялық өшіру үшін SCADA жүйесімен интеграцияны қажет етеді. Клапандар нөлдік сыртқы ағып кетуді, ұзақ техникалық қызмет көрсетуді қажет етпейтін аралықтарды және ауданға газ беруді бұзбау үшін желідегі қызмет көрсетуді қамтамасыз етуі керек.

NPT бұрандалы ұштары және RPTFE арматураланған отырғыштары бар CF8 (304 тот баспайтын болат) 2000 WOG 2 дана биік платформалы шар клапандары таңдалды, олар тікелей орнатылған жарылыстан қорғалған электр жетектерімен жабдықталған. Клапанның қысым көрсеткіші нақты жұмыс қысымынан әлдеқайда асып түседі.

• Клапанның корпусы мен тығыздағыштар ұзақ мерзімді төмен кернеу жағдайында жұмыс істейді, бұл тығыздағыштың жылжуын айтарлықтай азайтады. Қызмет ету мерзімі одан да көп ұзартылды50%стандартты PN40 шар клапандарымен салыстырғанда.

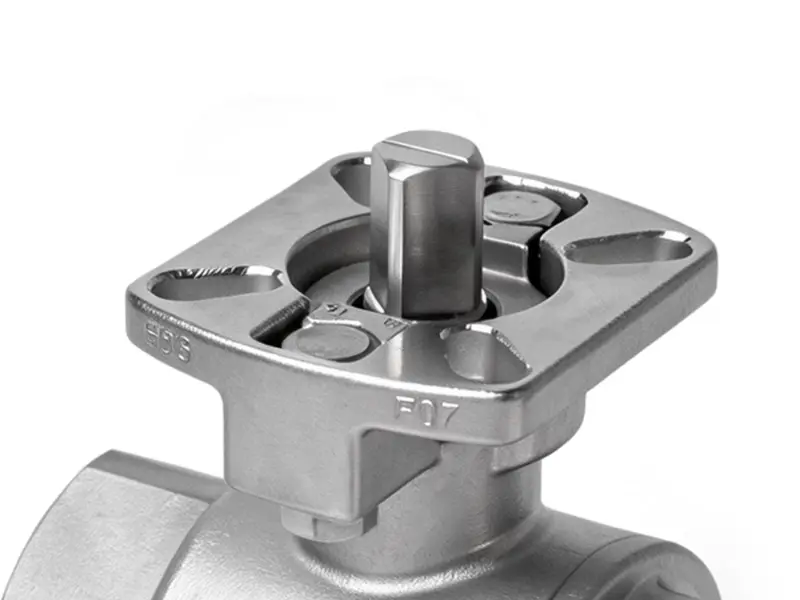

• ISO 5211 стандартты жоғары платформа жетекті адаптер кронштейндерінсіз тікелей орнатуға мүмкіндік береді, орнату уақытын қысқартады.30%және қашықтан басқарудың тұрақты дәлдігі үшін жоғары коаксиалдылықты қамтамасыз ету.

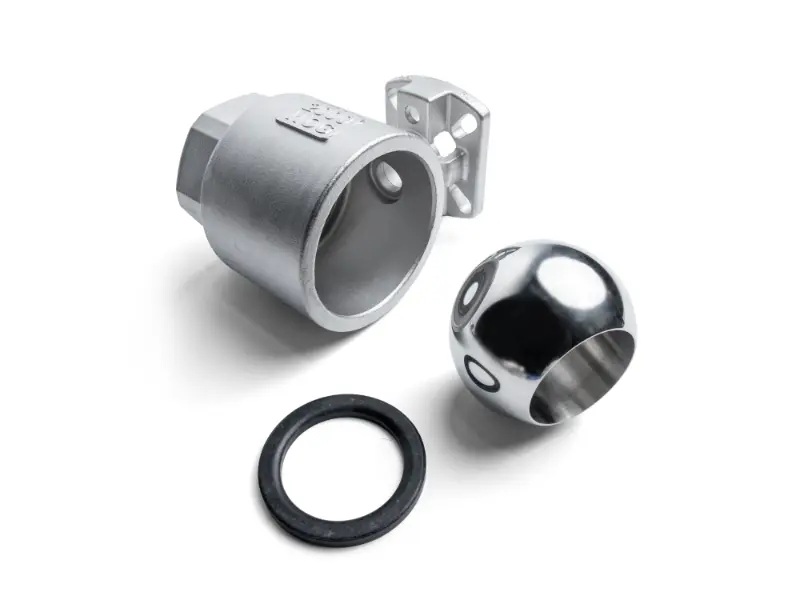

• 2 бөліктен тұратын бөлікке бөлінген корпус конструкциясы құбырды кеспестен желіде бөлшектеуді және тығыздағышты ауыстыруды қолдайды, бұл аудандық техникалық қызмет көрсетудің тоқтап қалу уақытын төмендетеді.70%.
• Қалқымалы шарикті екі жақты тығыздау құрылымы нөлдік сыртқы ағып кетуді қамтамасыз етеді, газдың қауіпсіз берілуін қамтамасыз етеді және қалалық газ дизайнының сипаттамаларына сәйкес келеді.

Ірі мұнай өңдеу зауытындағы айналмалы салқындатқыш су жүйесінің жоғары қысымды тармағы 2,5 МПа-да жұмыс істейді, құбырдағы мезгіл-мезгіл су балғасының соққылары бар. Түпнұсқа стандартты PN25 шар клапандары жиі орындықтың ағып кетуіне және корпустың деформациясына ұшырады және техникалық қызмет көрсету үшін құбырды кесуді талап етті, бұл өндірістің тоқтап қалуына әкелді.

WCB көміртекті болаттан жасалған 2000 WOG 2 бөліктен тұратын жоғары платформалы шар клапандарымен ауыстырылды, толық порт ағыны жолдары бар және бағдарламаланған қосу/өшіру басқаруына арналған пневматикалық жетектермен жұптастырылған.

• 2000 WOG ауыр салмақты клапанның корпусы стандартты PN25 клапандарына қарағанда су балғасына әлдеқайда жоғары төзімділікті ұсынады, лезде су балғасына дейін төтеп береді.10 МПадене деформациясы немесе тығыздағыштың бұзылуы жоқ.
• Толық порт дизайны қысымнан аз шығынды тудырады0,03 МПа, циркуляциялық сорғы жүктемесін азайту5%және айтарлықтай ұзақ мерзімді энергия үнемдеуді қамтамасыз етеді.
• Тікелей орнатылған пневматикалық жетектер жоғары платформаға қарағанда аз жауап береді1 секунд, жиі бағдарламаланған коммутация операциялары үшін қолайлы.
• 2 бөліктен тұратын клапанның корпусы шар өзегінен қақ пен қоқысты тазалау үшін жылдам бөлшектеуге мүмкіндік береді, құбырды кеспей немесе өндірісті тоқтатпай техникалық қызмет көрсету тиімділігін екі есе арттырады.

Ірі коммерциялық кешендегі бұрандалы типті су салқындатқыштары R134a хладагентін пайдаланады, негізгі желілер 1,8 МПа жұмыс істейді. Клапандардың салқындатқыштың ағып кетуіне жол бермеу үшін тамаша тығыздау өнімділігі және ғимаратты автоматтандыру жүйесі (BAS) арқылы топтық басқаруға арналған электр жетектерімен үйлесімді болуы талап етіледі.

2000 WOG 2 бөліктен тұратын CF8 тот баспайтын болаттан жасалған жоғары платформалы шар клапандары, арнайы салқындатқышты нығыздайтын орындықтары және тікелей орнатылған шағын электр жетектері бар.

• Дәлдік тығыздалған жоғары қысымды номиналды клапан корпусы салқындату қабілетінің жоғалуын және қоршаған ортаға эмиссия мәселелерін жоя отырып, салқындатқыштың нөлдік ағып кетуіне қол жеткізеді.
• Стандартталған ISO 5211 жоғары платформа интерфейсі салқындатқыш пакетін жинау тиімділігін арттырады30%. Жетектерді сатудан кейін оңай ауыстыру үшін реттелетін адаптерлерсіз әмбебап алмастыруға болады.
• 2 бөліктен тұратын құрылым салқындатқышты күрделі жөндеу кезінде құбырдың дәнекерленген жерлеріне зақым келтірместен бөлшектеу мен техникалық қызмет көрсетуді жеңілдетеді және техникалық қызмет көрсету шығындарын төмендетеді.40%.
• Номиналды көрсеткіштен әлдеқайда төмен жұмыс қысымы тығыздағыштың қартаюын айтарлықтай баяулатады, техникалық қызмет көрсетпейтін аралықты ұзартады3 жыл.

Тәуліктік химиялық зауытта беттік-белсенді зат шикізатын тасымалдау желісі 1,6 МПа, жеңіл коррозиялық ортамен жұмыс істейді. Клапандар қашықтан басқару пультін қолдауы керек, бөлшектеуге және тазалауға оңай болуы керек және партияны ауыстыру кезінде гигиеналық талаптарға сай болуы керек.

2000 WOG 2 дана жоғары платформалы шар клапандары CF8M (316 баспайтын болат) толық порт дизайнымен, PTFE орындықтарымен және жарылысқа төзімді пневматикалық жетектерімен.

• 316 баспайтын болаттан жасалған корпус жұмсақ коррозияға төзімді. Толық порт дизайнында ағынның өлі аймақтары жоқ, химиялық өндірістің күнделікті гигиеналық талаптарын қанағаттандыру үшін материалдың жиналуын және нашарлауын азайтады.
• Күрделі жағдайларда ұзақ мерзімді төмен кернеулі жұмыс медианы өткізу қаупін және партияларды ауыстыру арасындағы айқаспалы ластануды жояды.
• ISO жоғары платформасында тікелей орнатылған жарылыстан қорғалған пневматикалық жетектер химиялық цехтардың жарылыстан қорғау талаптарына қосымша модификациясыз тікелей жауап береді.
• 2 бөліктен тұратын бөлінген дизайн ішкі тазалау және зарарсыздандыру үшін жылдам бөлшектеуге мүмкіндік береді, бұл партияны ауыстыру тазалау уақытын төмендетеді.60%.

Сусын шығаратын зауыттағы жоғары температураның таза орны (CIP) жүйесі 80°C сілтілі тазартқыштармен 3,0 МПа температурада жұмыс істейді. Клапандар температураға және коррозияға төзімді болуы керек, сенімді тығыздағышты қамтамасыз етуі, автоматтандырылған бағдарламаны басқаруды қолдауы және тағамдық GMP стандарттарына сәйкес болуы керек.

Азық-түлікке арналған 2000 WOG 2 бөліктен тұратын CF8 тот баспайтын болаттан жасалған жоғары платформалы шарикті клапандар, RPTFE күшейтілген жоғары температуралық орындықтармен және тікелей орнатылған санитарлық пневматикалық жетектермен жабдықталған.

• 3,0 МПа жұмыс қысымы 2000 WOG номиналды көрсеткішінен әлдеқайда төмен, ол тіпті жоғары температурада қысымның жеткілікті қорын қамтамасыз етеді, тығыздағыштың бұзылуы немесе дене деформациясы қаупі жоқ.
• RPTFE нығайтылған орындықтар жоғары температура мен химиялық төзімділікті ұсынады, стандартты PTFE орындықтарына қарағанда екі есе көп қызмет ету мерзімі, жоғары температуралы тазалау сұйықтықтарымен үздіксіз тазалауға төзімді.
• Тікелей орнатылатын платформаның жоғары дизайны жетек-клапан интерфейсінде гигиеналық өлі аймақтарды жасамайды, тазалау және дезинфекциялау оңай, тамақ өнеркәсібінің GMP сертификаттау талаптарына толық сәйкес келеді.
• 2 бөліктен тұратын клапанның корпусы ішкі тазалықты тексеру үшін құбырды толығымен алып тастамай-ақ жылдам бөлшектеуге мүмкіндік береді, күнделікті тексеру мен техникалық қызмет көрсетуді жеңілдетеді.
