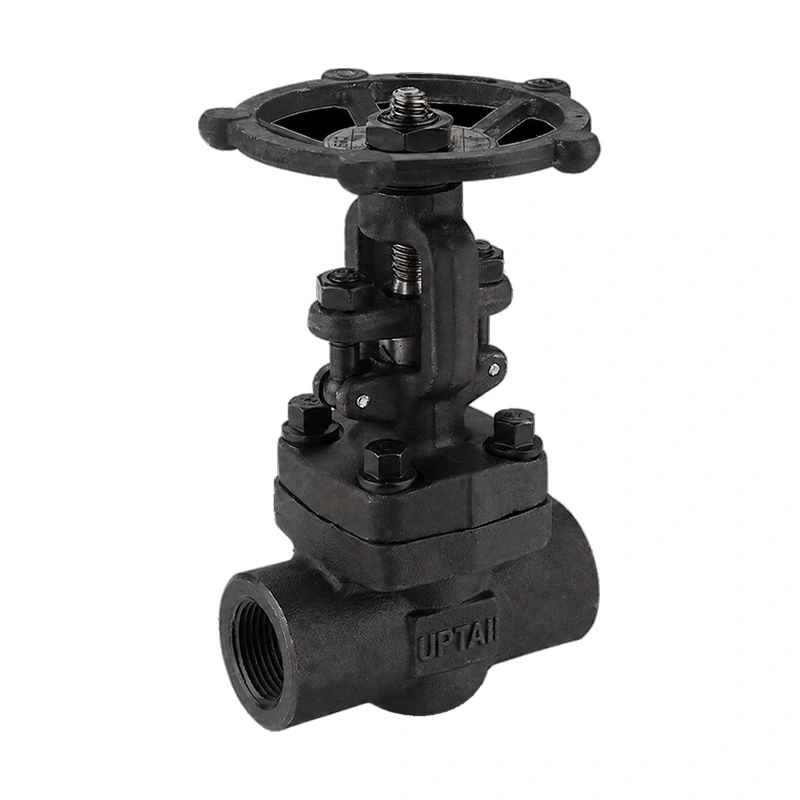

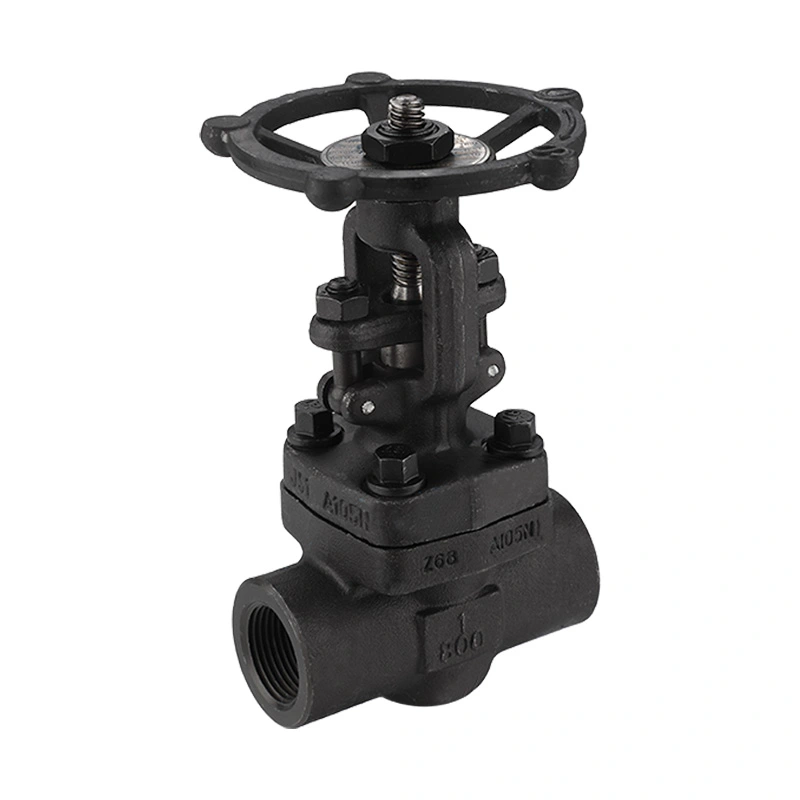

Соғылған көміртекті болаттан жасалған қақпа клапаны 800LB

Соғылған көміртекті болаттан жасалған қақпа клапаны 800LB - бұл шағын ұңғылы өнеркәсіптік құбырларға арналған соғылған қақпа клапаны. Ол ASTM A105N корпусын, OS&Y бағанының орналасуын, болттармен бекітілген капотты және қол дөңгелегін пайдаланады. NPT, BSP және розетка-дәнекерлеу қосылымдары әртүрлі құбыр конфигурациялары үшін қол жетімді.

Shangtai өнеркәсіптік клапандарды Вэнчжоу, Чжэцзян, Қытайда шығарады. Өндіріс процесі өңдеуді, құрастыруды, қысымды сынауды, тексеруді, таңбалауды және орауды қамтиды. Клапанның техникалық сипаттамаларын қажетті өлшем, қосылым, орта, қысым, температура және материал талаптары арқылы растауға болады.

Негізгі өлшемдер

Клапанның құрылысы

Клапанның корпусы ASTM A105N соғылған көміртекті болаттан жасалған. Капот корпусқа болттармен бекітілген, бұл желі оқшауланған және қысымды түсіргеннен кейін ішкі бөліктерге қол жеткізуге мүмкіндік береді.

OS&Y Stem

Сыртқы бұранда және қамыт конструкциясы өзекті клапан корпусының сыртына орналастырады. Жұмыс кезінде діңдің қозғалысын көруге болады, бұл сонымен қатар клапан күйінің қарапайым визуалды көрсеткішін қамтамасыз етеді.

Қатты сына

Сына ағын өткелін жабу үшін тігінен қозғалады. Қақпа клапаны оқшаулау қызметіне арналған және әдетте толық ашық немесе толық жабық күйде жұмыс істейді.

Штанга мен орындық материалдар

Тізімделген өзек материалы ASTM A182 F6a болып табылады. Диск ASTM A-276 Gr форматында қол жетімді. 420 қосымша Stellite 6 қатты қапталған конфигурациясы бар, ал тізімде орындық материалы ASTM A-276 Gr. 410.

Қысым және температура

Клапан 1975 PSI тізімделген максималды жұмыс қысымымен CL800 деп бағаланады. Қолданылатын жұмыс қысымы температураға, материалға, өлшемге және тиісті қысым-температура рейтингіне байланысты. Клапанды тек қысым сыныбына емес, нақты жұмыс жағдайларына сәйкес таңдау керек.

Көрсетілген температура диапазоны -29ºc + 425ºc. Клапан жоғары температурада пайдаланылған кезде, орындық, өзек, орауыш және басқа ішкі материалдардың үйлесімділігін тексеру керек.

Қосылымды аяқтау опциялары

Клапан NPT, BSP немесе розетка дәнекерлеу ұштарымен қамтамасыз етілуі мүмкін. Қосылым құбырдың сипаттамасына және орнату әдісіне сәйкес келуі керек.

NPT

NPT бұрандалы ұштары тізімделген ASME B1.20.1 қосылым стандартына сәйкес көрсетілген. Орнату алдында жіп өлшемі мен түйісетін құрамдас бөліктерді тексеру керек.

BSP

BSP ұштары үйлесімді BSP жіптерін пайдаланатын құбыр жүйелері үшін қол жетімді. Тапсырыс беру кезінде қажетті жіп конфигурациясын растау керек.

Розетка дәнекерлеу

Розеткалы дәнекерлеу ұштары дәнекерленген қосылым қажет болатын шағын ұңғылы құбырларға жарамды. Дәнекерлеу процедуралары қолданыстағы құбырлар сипаттамасына сәйкес болуы керек.

NACE талаптары

Техникалық сипаттамада NACE MR0175 / ISO 15156 тізімі бар. Қышқыл қызмет көрсетуге арналған қолданбалар үшін клапан материалдары мен өндіріс талаптары нақты қызмет көрсету шарттары мен жоба спецификациясына сәйкес қаралуы керек.

NACE сәйкестігі талап етілсе, қажетті материал сорттары, қаттылық шегі, тексеру талаптары және құжаттама өндіріс алдында расталуы керек.

Типтік қолданбалар

Мұнай және газ:Жоғарғы, төменгі және технологиялық құбырлардағы шағын тесікті оқшаулау нүктелері.

Мұнай өңдеу және мұнай-химия:Қолмен оқшаулауды қажет ететін технологиялық желілер, инженерлік құбырлар және жабдық қосылымдары.

Қуат өндіру:Белгіленген қысым мен температура шегінде таңдалған бу, қазандық және инженерлік желілер.

Өнеркәсіптік жабдық:Бұрандалы немесе розеткамен дәнекерленген қосылыстарды пайдаланатын ықшам құбырлар жинақтары мен технологиялық жабдық.

Таңдау нүктелері

Тапсырыс беру алдында клапан өлшемін, қосылым түрін, жұмыс қысымын, температураны, ортаны және материал талаптарын растаңыз. Қышқыл қызмет қолданбалары үшін тиісті NACE спецификациясын қамтамасыз етіңіз. Бұрандалы қосылымдар үшін жіп түрі мен өлшемін растаңыз. Розеткамен дәнекерлеу қосылымдары үшін құбыр өлшемдерін және дәнекерлеу талаптарын растаңыз.

Клапан оқшаулауға арналған. Қолданба үздіксіз ағынды реттеуді қажет етсе, таңдау алдында жұмыс әдісі мен клапан түрін қарап шығу керек.

Орнату және техникалық қызмет көрсету

Орнатпас бұрын клапан мен қосылым ұштарын тексеріңіз. Ішкі беттерді таза ұстаңыз және қорғаныс қақпақтарын клапан орнатуға дайын болғанда ғана алыңыз.

Бұрандалы қосылыстар белгіленген тығыздау әдісімен шамадан тыс қатайтпай жиналуы керек. Розетка-дәнекерлеу нұсқалары үшін дәнекерлеу процедурасы жылу кірісін бақылауы және құбырларға қатысты қолданылатын талаптарды орындауы керек.

Орнатқаннан кейін тұтқаны басқарыңыз және толық ашу және жабу жүрісін тексеріңіз. Техникалық қызмет көрсету алдында құбырды оқшаулап, қысымын түсіріңіз. Тексеру өзегі, орау аймағы, капот қосылымы, қол дөңгелегі және тығыздағыш беттерін қамтуы керек.

Тестілеу және құжаттама

Клапан API 602 стандартына сәйкес жобаланған және жасалған, API 598 сынақ және тексеру үшін белгіленген. Тексеру материалды тексеруді, өлшемді тексеруді, қабықшаны сынауды, орындықтың ағып кетуін сынауды, пайдалануды тексеруді және қорытынды тексеруді қамтуы мүмкін.

Тапсырыс талаптарына сәйкес материалдық ақпарат, өлшемдік деректер, сызбалар, тексеру жазбалары және сынақ құжаттамасы ұсынылуы мүмкін.

Жиі қойылатын сұрақтар

1-сұрақ: 800LB соғылған көміртекті болаттан жасалған қақпа клапаны дегеніміз не?

Жалған көміртекті болаттан жасалған қақпа клапаны 800LB - жоғары қысымды шағын ұңғылы құбырларға арналған соғылған қақпа клапаны. Ол құбырды оқшаулау үшін соғылған көміртекті болаттан жасалған корпусты және қақпа түріндегі жабу элементін пайдаланады. Көрсетілген конфигурация OS&Y режимін, болтты капотты, қол дөңгелегін және NPT, BSP немесе розеткамен дәнекерлеу қосылымдарын қамтиды.

2-сұрақ: OS&Y мен жасырын тірек дизайнының айырмашылығы неде?

OS&Y дизайнында өзек клапан корпусының сыртында орналасады және жұмыс кезінде көрінетін түрде қозғалады. Жасырын тірек конструкциясы клапан корпусының ішіндегі штоктың қозғалысын сақтайды. OS&Y орналасуы клапанның шамамен орналасуын көзбен анықтауды жеңілдетеді.

3-сұрақ: Розетка-дәнекерлеу қосылымын қашан таңдау керек?

Розетка-дәнекерлеу ұштарын дәнекерленген қосылым қажет болатын шағын ұңғылы құбыр жүйелері үшін қарастыруға болады. Құбырдың өлшемін, қабырғасының қалыңдығын, дәнекерлеу процедурасын және құбырдың жобалық стандартын таңдау алдында растау керек.

4-сұрақ: Клапан тұрақты майлауды қажет ете ме?

Майлау талаптары клапанның дизайнына және жұмыс жағдайларына байланысты. Штанга мен жұмыс құрамдас бөліктері өндірушінің техникалық қызмет көрсету нұсқауларына сәйкес сақталуы керек, ал герметикалық компоненттерге жарамсыз майлау материалдарын қолданбау керек.

5-сұрақ: Сабақ айналасындағы сыртқы ағып кетуге не себеп болуы мүмкін?

Сабақ аймағының ағуы орау күйіне, дің бетінің күйіне, дұрыс реттелмеуіне немесе құрамдастардың тозуына байланысты болуы мүмкін. Қаптама аймағын тексеру немесе қызмет көрсету алдында клапан оқшаулануы және қысымы жойылуы керек.

6-сұрақ: Бұл клапанды басқа материалдармен теңшеуге бола ма?

Басқа материал конфигурациялары сұраныс бойынша қол жетімді. Қажетті корпус, диск, өзек, орын және басқа материалдар ортаға, қысымға, температураға, коррозия жағдайларына және қолданыстағы стандарттарға сәйкес көрсетілуі керек.

7-сұрақ: Баға ұсыныстары үшін қандай ақпарат ұсынылуы керек?

Клапан өлшемін, қосылым түрін, ортаны, жұмыс қысымын, температураны, мөлшерді, материал талаптарын, қажет болса, NACE талаптарын және кез келген қолданылатын сызбаларды немесе жобаның техникалық сипаттамаларын көрсетіңіз.
