ANSI стандартты фланецті глобусты клапан

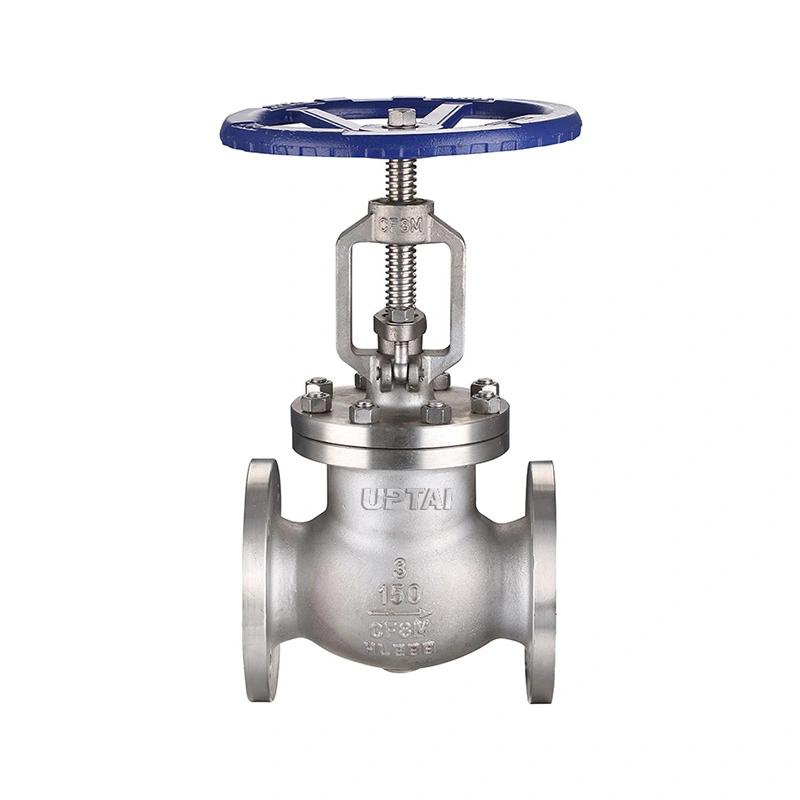

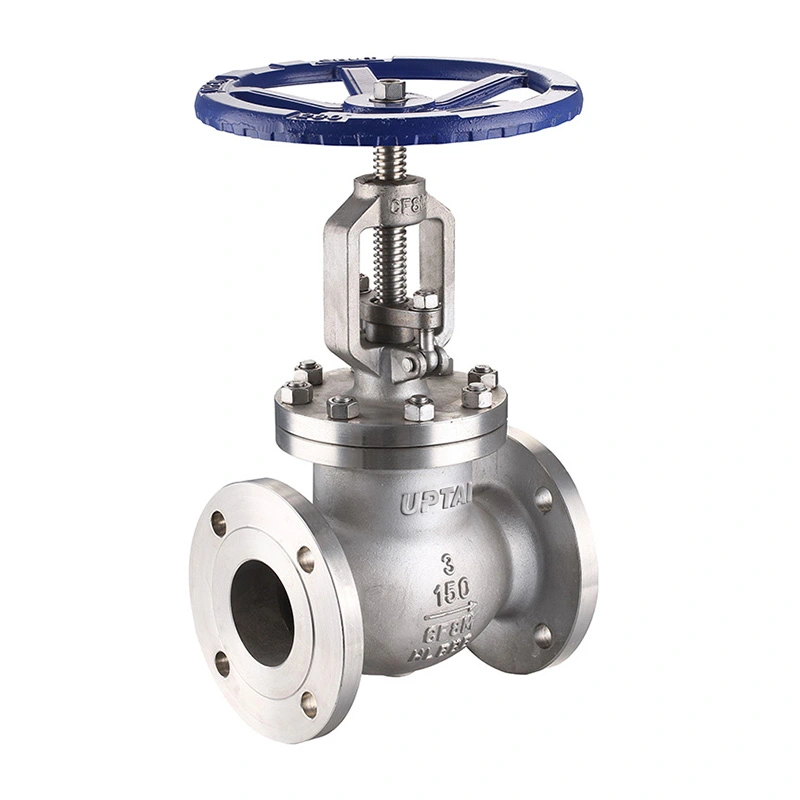

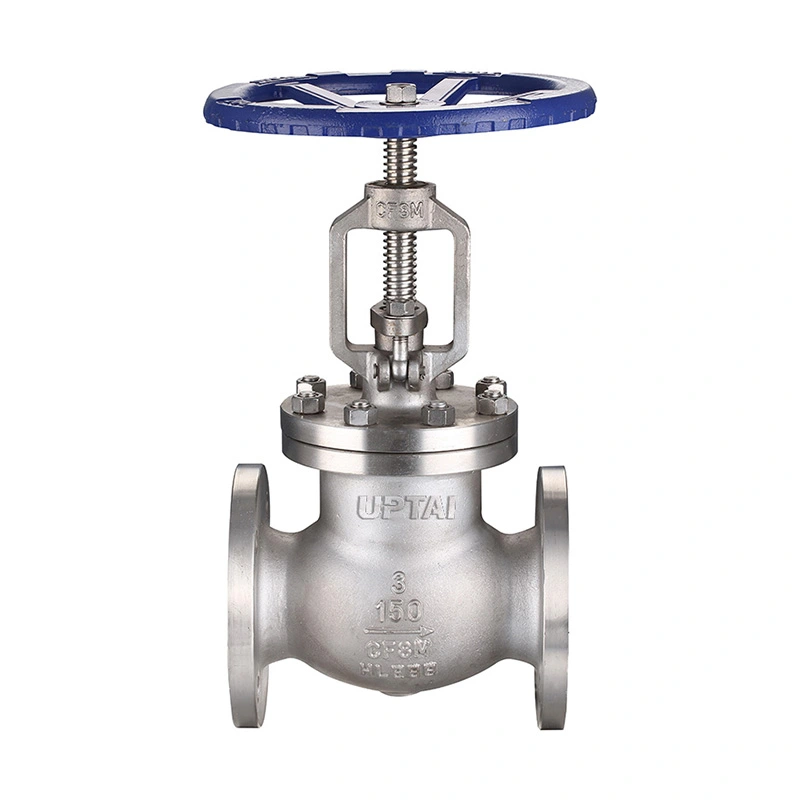

ANSI стандартты фланецті глобус клапаны - ағынды реттеу және өшіру қажет болатын өнеркәсіптік құбырларға арналған 150 класты тот баспайтын болаттан жасалған глобус клапан. Оның дискісі ағын аймағын өзгерту үшін орындыққа қарай және одан алыстайды, бұл клапанды қарапайым оқшаулау клапанына қарағанда көбірек басқарылатын ағынды реттеуді қажет ететін қолданбаларға қолайлы етеді.

Shangtai бұл клапанды РЖ-үйлесімді фланецті ұштарымен және қол дөңгелегімен қамтамасыз етеді. Қол жетімді конфигурацияға CF8/CF8M корпусы мен дискі материалдары, F304/F316 сабақтары және тізімделген орындық опциялары кіреді. Клапан өнеркәсіптік құбырлар мен технологиялық жабдық үшін 2-ден 18-ге дейінгі өлшемдерде қол жетімді.

Негізгі өлшемдер

Клапан дизайны

Диск және орындық

Диск клапан осі бойымен қозғалады және ағынды тоқтату үшін отырғышқа қарсы жабылады. Дискіні көтеру ағынның өтуін арттырады, ал төмендеткенде өтуді азайтады немесе жабады. Бұл сызықтық қозғалыс клапанды дроссельдеу және өшіру қызметі үшін пайдалануға мүмкіндік береді.

Тот баспайтын болаттан жасалған материалдар

Корпус пен диск ASTM A351 CF8 немесе CF8M нұсқаларында қол жетімді. Бағаналық опцияларға ASTM A182 F304 және F316 кіреді. Көрсетілген орындық материалдар ASTM A182 F304 және Stellite 6 бар ASTM A351 CF8M болып табылады. Таңдалған материал комбинациясы технологиялық орта мен жұмыс температурасына сәйкес келуі керек.

Дөңгелектің жұмысы

Қол дөңгелегі диск орнын қолмен басқаруды қамтамасыз етеді. Клапанды ашуға, жабуға немесе процестің талаптарына сәйкес аралық күйге келтіруге болады. Қол дөңгелегі жұмыс істеу қиындаса, клапанды мәжбүрлеуге болмайды.

Фланецті қосылым

Клапан сәйкес құбыр фланецтеріне қосылу үшін RF-үйлесімді фланецті ұштарды пайдаланады. Көрсетілген қосылым стандарты ASME B16.5 болып табылады, ал бетпе-бет өлшем тізімде келтірілген ASME B16.10 талаптарына сәйкес келеді.

Фланецті орнату құбырды кесусіз клапанды құбырдан шығаруға мүмкіндік береді. Орнату алдында фланец өлшемін, қысым класын, тығыздағышты, болттарды және бетпе-бет өлшемін тексеріңіз. Клапанға шамадан тыс механикалық жүктеме түсірмеу үшін құбырды дұрыс туралау керек.

Қысым және температура

Клапан максималды жұмыс қысымы 285 PSI болатын CL150 ретінде көрсетілген. Қысым-температура рейтингі материалға және жұмыс температурасына байланысты өзгереді, сондықтан клапанды таңдау кезінде нақты қызмет көрсету шарттарын ескеру қажет.

Көрсетілген температура диапазоны -29°C пен +120°C. Орын және басқа тығыздағыш компоненттері клапан температура шегіне жақын пайдаланылған кезде өте маңызды.

Бу, ыстық су, мұнай, газ және химиялық қызмет көрсету үшін орташа температураны, қысымды және материалдың үйлесімділігін таңдалған клапан конфигурациясымен салыстыру керек.

NACE қызметі

Техникалық сипаттама NACE MR0175 / ISO 15156 стандартын қамтиды. Клапан қышқыл-қызметтік қолданбаларға арналған болса, материал сорттары мен қолданылатын NACE талаптары нақты қызмет көрсету шарттарына сәйкес келуі керек.

Мұндай қолданбалар үшін жобаның спецификациясы материалдың жай-күйіне, қаттылығына, тексеруге және растаушы құжаттамаға қойылатын талаптарды да анықтауы мүмкін.

Қолданбалар

Steam және қызметтік желілер:Үйлесімді бу, конденсат және коммуналдық құбырлардағы ағынды реттеу және өшіру үшін қолданылады.

Мұнай және газ:Ағынды қолмен басқару немесе оқшаулау қажет болатын технологиялық және коммуналдық желілерде қолданылады.

Мұнай-химиялық жүйелер:Дроссельдеу немесе өшіру қажет болатын үйлесімді мұнай, газ және технологиялық сұйықтықтар үшін қолайлы.

Суды өңдеу:Үйлесімді су мен сұйық ортаны басқару үшін технологиялық және коммуналдық құбырларда қолданылады.

Қуат өндіру:Белгіленген қысым мен температура диапазонында таңдалған қосалқы және коммуналдық құбырларға қолданылады.

Жалпы өнеркәсіптік құбырлар:Технологиялық жабдықта, сорғы жүйелерінде және ағынды қолмен реттеуді қажет ететін басқа құбырларда қолданылады.

Таңдау және орнату

Клапан таңдау құбыр өлшемінен, қысым класынан, ортадан, жұмыс қысымынан және температурадан басталады. Содан кейін корпус, диск, өзек және орындық материалдары қызмет көрсету шарттарына сәйкес таңдалады.

Ауыстыру қолданбалары үшін тапсырыс беру алдында клапанның қолданыстағы өлшемін, фланец өлшемдерін, бетпе-бет ұзындығын және жұмыс тәртібін жаңа клапанмен салыстыру керек.

Орнату кезінде фланецтің беттерін таза ұстаңыз және көрсетілген тығыздағыш пен болттарды пайдаланыңыз. Клапан орнатылғаннан кейін, қол дөңгелегі жұмысын тексеріп, дискінің қалыпты кедергісіз толық ауқымы арқылы өтетініне көз жеткізіңіз.

Тестілеу және тексеру

Материалды тексеру

Корпус пен әрлеу материалдары көрсетілген бағалармен және тапсырыс ақпаратымен салыстырылады. Материалдық жазбалар қажет болған жағдайда берілуі мүмкін.

Өлшемді тексеру

Бетпе-бет өлшемдер, фланец өлшемдері және басқа да негізгі өңдеу өлшемдері өнімнің тиісті сипаттамасымен салыстырылады.

Қысым мен орынды сынау

Қабық пен орындық сынақтары көрсетілген инспекция талаптарына сәйкес жүзеге асырылады. Сынақ нәтижелері мен қабылдау критерийлері тапсырыс талаптарына сәйкес құжатталуы мүмкін.

Қорытынды тексеру

Жөнелту алдында клапанның корпусының күйі, фланец беттері, қол дөңгелегі жұмысы, сәйкестендіру белгілері және жалпы құрастыру тексеріледі.

Қаптама

Фланец беттері мен басқа қосылым беттері орау алдында қорғалған. Тасымалдау кезінде әсер ету және ластану қаупін азайту үшін клапан өлшеміне және тасымалдау әдісіне сәйкес оралған.

Экспорттық қаптамаға клапан өлшемдері мен тасымалдау талаптарына сәйкес картон қораптар, қорғаныш материалдар және фанера қаптамалары кіруі мүмкін. Өнімнің таңбалауы мен жөнелту құжаттары тапсырысқа сәйкес дайындалуы мүмкін.

Жиі қойылатын сұрақтар

1-сұрақ: ANSI стандартты фланецті глобус клапаны не үшін қолданылады?

ANSI стандартты фланецті глобус клапаны өнеркәсіптік құбырлардағы үйлесімді сұйықтықтарды реттеу және өшіру үшін қолданылады. Диск пен орындық конструкция жұмыс кезінде ағынның өтуін реттеуге мүмкіндік береді, бұл оны ағынды басқару қажет болатын қолданбаларға қолайлы етеді.

2-сұрақ: Глобус клапаны мен қақпа клапанының айырмашылығы неде?

Глобус клапан орынға қарай жылжитын дискіні пайдаланады және әдетте дроссель мен ағынды реттеу үшін пайдаланылады. Қақпа клапаны қақпаны ағын жолынан алыстатады және әдетте үздіксіз дроссельден гөрі оқшаулау үшін қолданылады.

3-сұрақ: Неліктен бұл клапанда фланецті ұштар қолданылады?

Фланецті ұштар құбырға болтпен жалғануды қамтамасыз етеді және құбырды кеспей-ақ техникалық қызмет көрсету үшін клапанды алып тастауға мүмкіндік береді. Олар әдетте стандартталған фланец өлшемдері қажет болатын өнеркәсіптік құбыр жүйелерінде қолданылады.

4-сұрақ: Қандай материалдар бар?

Көрсетілген конфигурация корпус пен диск үшін CF8/CF8M, діңгек үшін F304/F316 және орындық материалының көрсетілген опцияларын қамтиды. Басқа материалдарды жұмыс ортасы мен температурасына сәйкес қарастыруға болады.

Q5: Can the valve be used for steam?

Иә, қысым, температура және материал конфигурациясы белгіленген жұмыс шегінде болған жағдайда. Орын және тығыздағыш материалдары нақты бу жағдайларына тексерілуі керек.

6-сұрақ: Дұрыс клапанды таңдау үшін қандай ақпарат қажет?

Маңызды ақпаратқа құбыр өлшемі, қысым класы, фланец стандарты, орта, жұмыс қысымы, температура, материал талаптары және кез келген NACE немесе жобаға қатысты талаптар кіреді.

7-сұрақ: Клапанды қалай ұстау керек?

Күнделікті техникалық қызмет көрсету кезінде қол дөңгелегін, өзекшені, орау аймағын, фланецті қосуды және тығыздау жағдайын тексеріңіз. Егер ағып кету немесе қалыпты жұмыс кедергісі орын алса, тексеру алдында құбырды оқшаулаңыз және қысымын төмендетіңіз.
