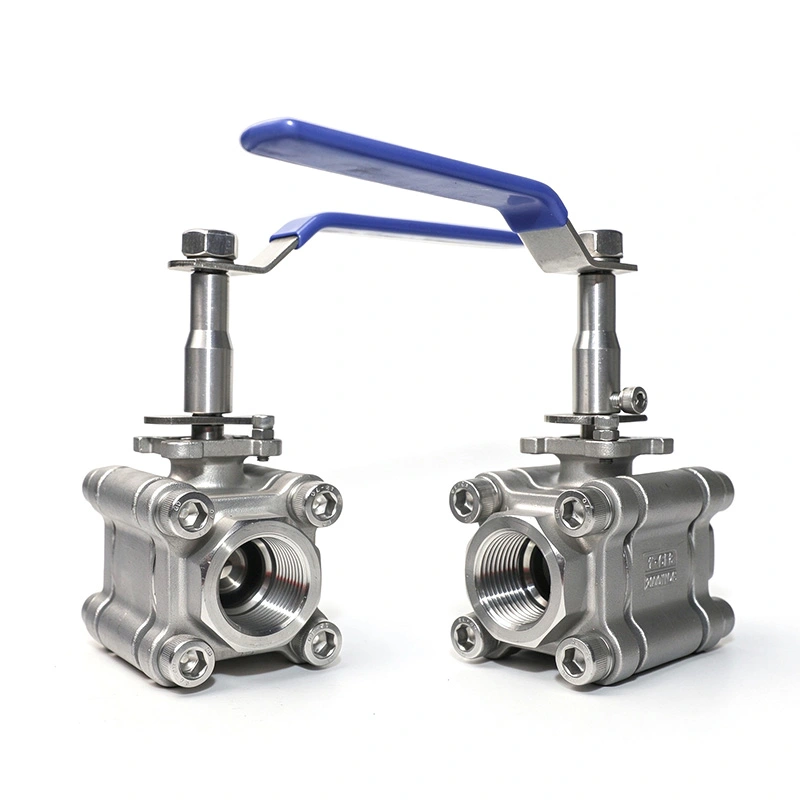

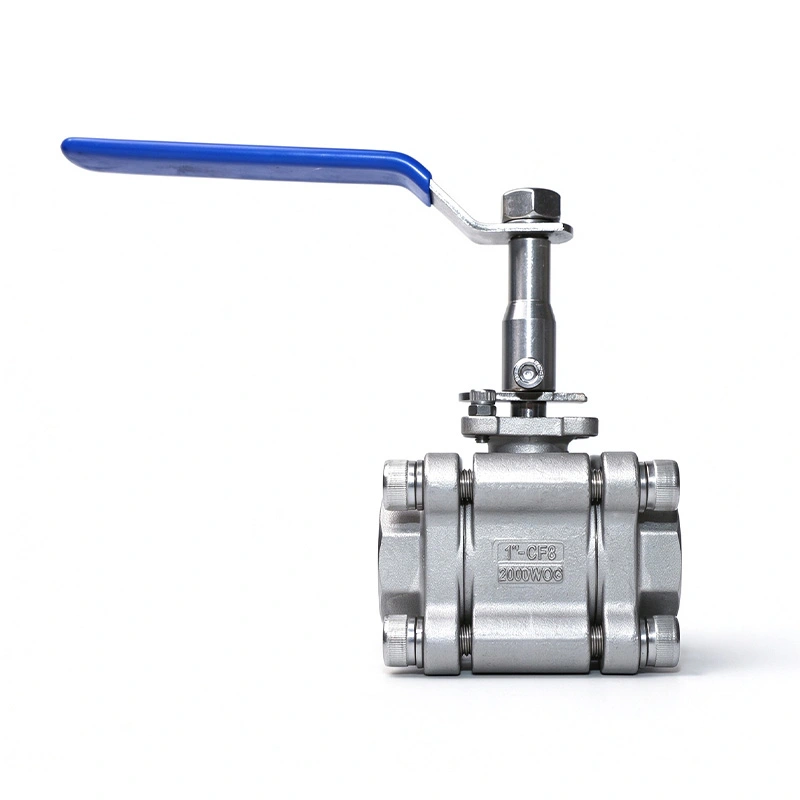

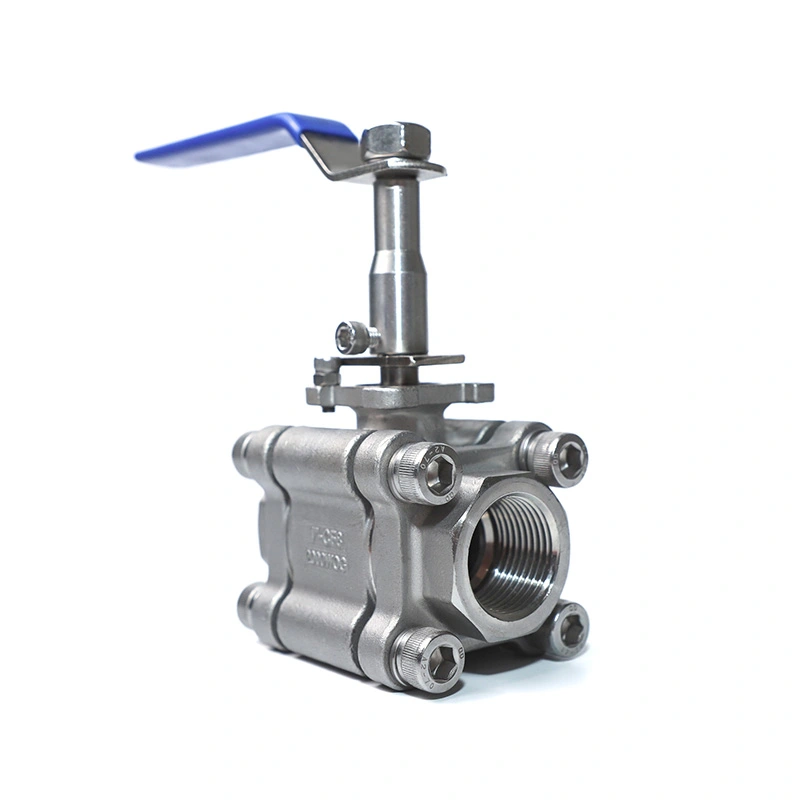

3PC Тот баспайтын болаттан жасалған шарикті клапан 2000WOG ұзартылған өзек

3PC Тот баспайтын болаттан жасалған шарикті клапан 2000WOG ұзартылған өзек оқшауланған құбырларға, көмілген қондырғыларға және клапанның жұмыс нүктесін ұзартуды қажет ететін басқа қолданбалар. Клапан 316 баспайтын болаттан жасалған корпус, шар және өзек, үш бөліктен тұратын конструкция және NPT немесе BSP бұрандалы қосылымдары. Ұзартылған өзек мүмкіндік береді құбырдың оқшауланған немесе көмілген бөлігінен алыс жұмыс істейтін клапан.

Негізгі өлшемдер

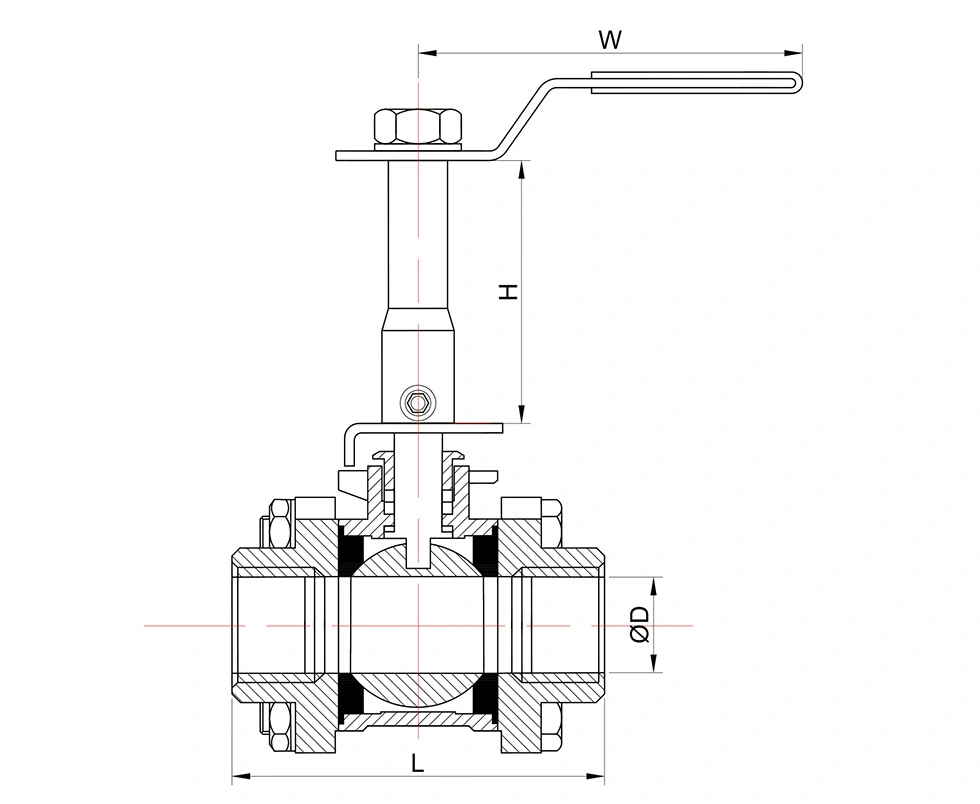

Жалпы өлшемдер:

Негізгі мүмкіндіктер

1. Оқшауланған және көмілген құбырларға арналған ұзартылған өзек

Ұзартылған өзек жұмыс нүктесін құбырды қосу аймағынан жоғары немесе алыс орналастырады. Бұл конфигурация құбырларды оқшаулау, жер асты орнату немесе шектеулі қолжетімділік стандартты өзекшені пайдалануды қиындатқан жағдайда пайдалы. Сондай-ақ, өзек қысымға қызмет көрсету үшін үрлеуге қарсы құрылымды пайдаланады.

2. 316 баспайтын болаттан жасалған конструкция

Корпус ASTM A351 CF8M баспайтын болаттан жасалған, ал доп пен өзек ASTM A182 F316 стандартын пайдаланады. Бұл материалдар үйлесімді су, мұнай, газ және өнеркәсіптік сұйықтықтарды қолдану үшін коррозияға төзімділікті қамтамасыз етеді. RPTFE орны көрсетілген температура диапазоны және қызмет көрсету шарттары үшін көрсетілген.

3. Үш бөлікті дене

Үш бөліктен тұратын корпус тексеру және техникалық қызмет көрсету үшін ішкі компоненттерге қол жеткізуге мүмкіндік береді. Клапан болуы мүмкін орынды, тығыздағыштарды немесе басқа ішкі бөлшектерді тексеру немесе ауыстыру қажет болғанда бөлшектеледі, бұл орнатылған құбыр жүйелеріне қызмет көрсету.

4. 2000WOG қысым рейтингі

3PC тот баспайтын болаттан жасалған шарикті клапан 2000WOG ұзартылған өзегі жоғары қысымды қосу-өшіру сұйықтықты басқаруға арналған. ең жоғары қысым 1975 PSI өнім деректерінде көрсетілген. Қолданылатын жұмыс қысымын растау керек клапан өлшеміне, температураға, ортаға және тиісті қысым-температура рейтингіне сәйкес.

Стандарттар және сапаны бақылау

Клапан ISO 17292/API 608 талаптарына сәйкес жасалған, қысым-температура көрсеткіштеріне сілтеме жасалған. ASME B16.34 және API 598 сәйкес сынақ және тексеру. Өндірістік инспекция кіріс материалды қамтиды. тексерулер, қысымды сынау, нығыздау сынақтары және клапанның аяқталуын тексеру.

Қолданылатын клапан конфигурациялары үшін ISO 9001 және CE құжаттары қол жетімді. Материалдық сынақ есептері де болуы мүмкін тапсырыс пен құжаттама талаптарына сәйкес беріледі.

Қолданбалар

3PC тот баспайтын болаттан жасалған шарикті клапан 2000WOG ұзартылған өзек кеңейтілген клапан бар құбыр желілерінде қолданылуы мүмкін. оқшауланған технологиялық желілерді, көмілген құбырларды, суды тазарту, мұнай және газ жүйелерін қоса алғанда, пайдалану қажет; химиялық өңдеу және жалпы өндірістік сұйықтықты бақылау.

Таңдау алдында құбыр ортасын, жұмыс қысымын, температурасын, қосылу стандартын және қолжетімділігін тексеріңіз орнату кеңістігі. Корпус, доп, өзек және орындық үшін материалдың үйлесімділігі де расталуы керек.

Жиі қойылатын сұрақтар

1. Ұзартылған өзек не үшін қолданылады?

Ұзартылған өзек оқшауланған құбырлар, көмілген қондырғылар және клапан орнатылған басқа орындар үшін қолданылады. жұмыс нүктесі құбыр қосылымынан алыс орналасуы керек. Ол клапансыз қол жеткізуді қамтамасыз етеді айналадағы оқшаулауды алып тастау немесе көмілген құбыр учаскесін ашу.

2. Клапан үшін қандай материалдар қолданылады?

Корпус ASTM A351 CF8M (316), ал доп пен өзек ASTM A182 F316. Стандартты орын - RPTFE (PTFE+15%fv). Басқа материалдар қажетті қызмет көрсету шарттарына сәйкес қол жетімді.

3. Клапан қандай қысым мен температура диапазонын қолдайды?

Өнім деректерінде ең жоғары қысым 1975 PSI және -25℃ пен 150℃ аралығындағы температура диапазоны берілген. Нақты рұқсат етілген қысым клапан өлшеміне, температураға, ортаға және қолданылатын қысым-температура рейтингіне байланысты.

4. Қандай жіп қосылымдары бар?

Стандартты жіп қосылымдары NPT және BSP болып табылады. Басқа қосылым талаптарын мынаған сәйкес талқылауға болады құбырдың спецификациясы.

5. Материалдық және тығыздағыш компоненттерді теңшеуге бола ма?

Иә. Басқа корпус, шар, өзек, орындық және тығыздағыш материалдар жұмыс ортасына, қысымға сәйкес жеткізілуі мүмкін және температуралық талаптар.

6. Қандай құжаттар бар?

Қолданылатын өнім құжаттамасы материалды сынау есептерін, тексеру жазбаларын және ISO 9001 немесе CE стандартын қамтуы мүмкін тиісті клапан конфигурациясына арналған құжаттама.

7. Экспортқа клапан қалай оралады?

Клапандар экспортқа жөнелту үшін гофрленген картондарға және фанер қораптарына оралған. Қаптаманы реттеуге болады клапан өлшеміне, тапсырыс санына және тасымалдау талаптарына сәйкес.
