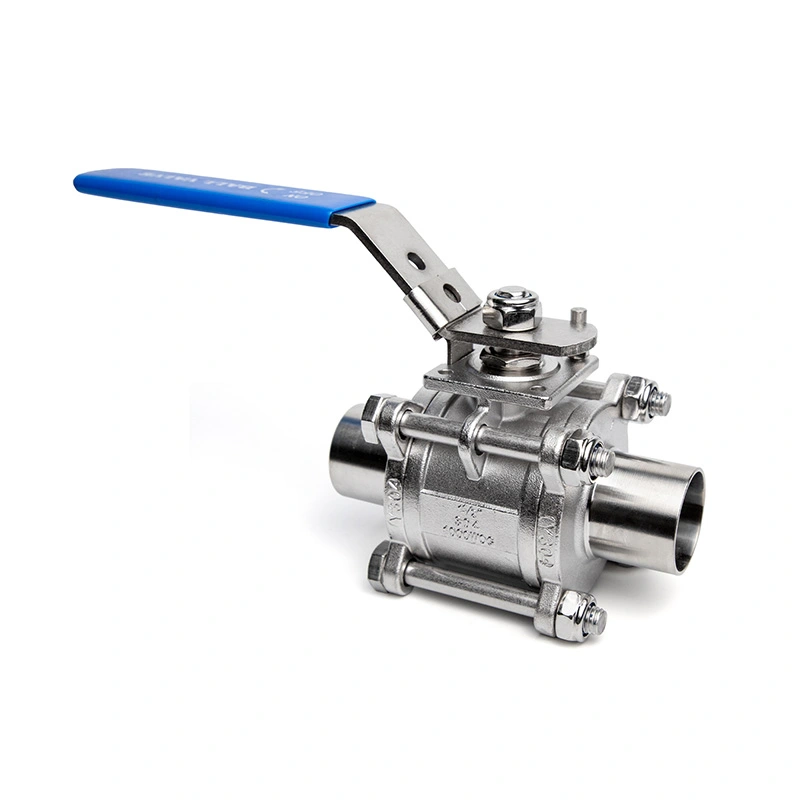

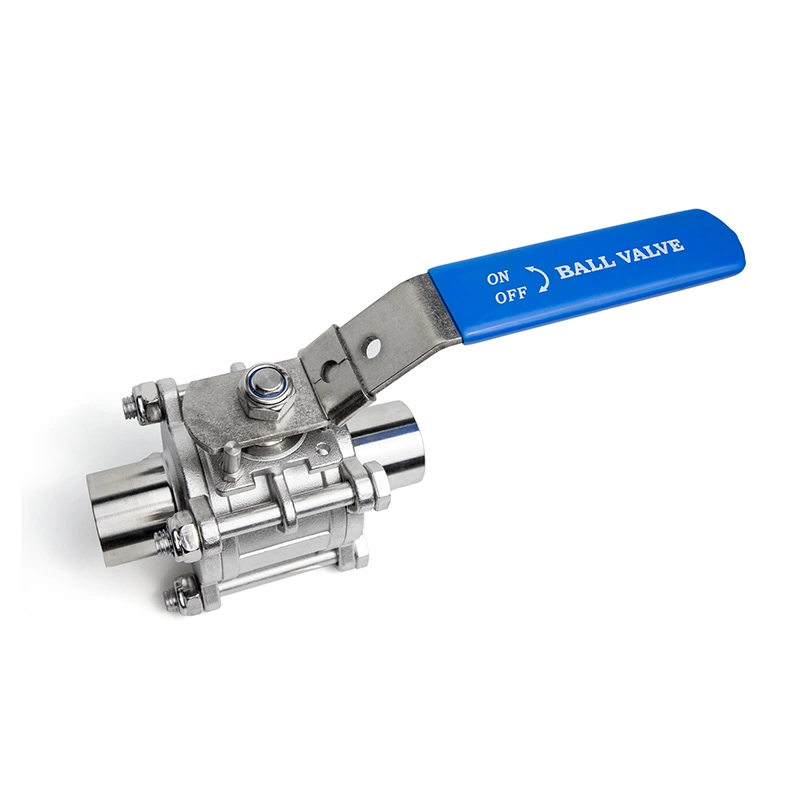

3 дана толық инкапсуляцияланған түйіспелі дәнекерленген санитарлық шарикті клапан

Shangtai 3 Piece, Толығымен қапталған түйіспелі дәнекерленген санитарлық шар клапаны 304/316 баспайтын болаттан жасалған, ұштары шамамен Ra 0,15 мкм дейін аяқталады. Оның толығымен қапталған тығыздағыштары мен тегіс ішкі ағын жолы өнімнің қалдықтарын азайтуға және CIP/SIP тазалауды қолдауға арналған. ISO 9001 және CE құжаттары қолданылатын конфигурациялар үшін қол жетімді, бұл клапанды сұйықтықты гигиеналық өңдеу жүйелеріне жарамды етеді.

Сұрау жіберу

Өнім Сипаттамасы

Бұл 3 бөліктен тұратын толық қапталған түйіспемен дәнекерленген санитарлық шарикті клапан гигиеналық құбыр жүйелеріне тұрақты қосылу үшін түйіспелі дәнекерлеу ұштарын пайдаланады. Дәнекерлеу ұштарының ішкі және сыртқы беттері тегіс дәнекерлеу бетін қамтамасыз ететін және қосылыс айналасында қалдық жиналуы мүмкін аймақтарды азайтатын шамамен Ra 0,15 мкм беттің кедір-бұдырына дейін өңделеді.

Клапан толығымен қапталған тығыздағыштарды пайдаланады, серпімді тығыздағыш элементі ашық саңылаулар мен өнімнің сақталуын шектеу үшін тегіс қорғаныс құрылымымен қоршалған. 304 немесе 316 тот баспайтын болаттан жасалған, оны санитарлық өңдеуге және CIP/SIP тазалауға арналған жылтыратылған ішкі ағын жолымен қамтамасыз етуге болады. Үш бөліктен тұратын конструкция клапан оқшауланған және қысымды түсіргеннен кейін тексеру және ауыстыру үшін ішкі тығыздағыш компоненттеріне қол жеткізуге мүмкіндік береді.

Негізгі өлшемдер

Өлшем	1/4"- 6"
Қысым класы	CL150
Санитарлық дәнекерлеу ұштары	EN10357(DIN11850) / ISO1127
Максималды қысым	285PSI
Дизайн және өндіріс стандарттары	ASME B16.34
Тестілеу және тексеру	API598
Қысым-температура көрсеткіштері	ASME B16.34
Температура диапазоны	-25℃~150℃
Дене материалы	ASTM A351 CF8M（316）
Шар материалы	ASTM A182 F316
Дің материалы	ASTM A182 F316
Орындық материал	RPTFE(PTFE+15%fv)
Параметрлер	Басқа материалдар сұраныс бойынша қол жетімді.

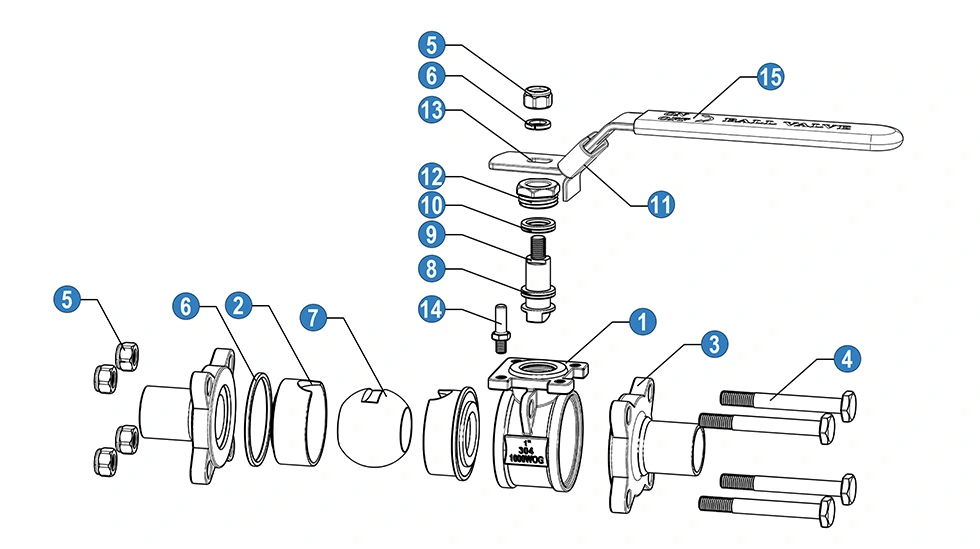

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

Жоқ	Аты	*Материал (N/B)**
1	Дене	SS 316	SS 304
2	Допқа арналған орындық	PTFE	PTFE
3	Қақпақ	SS 316	SS 304
4	Болт	SS 304	SS 304
5	Жаңғақ	SS 304	SS 304
6	Көктемгі жуғыш	SS 304	SS 304
7	Доп	SS 316	SS 304
8	Үйкеліс сақинасы	PTFE	PTFE
9	дің	SS 316	SS 304
10	Сабақты орау	PTFE	PTFE
11	Құлыптау құрылғысы	SS 304	SS 304
12	Без	SS 316	SS 304
13	Тұтқаны	SS	SS
14	Stop Pin	SS 201	SS 201
15	Тұтқаны жең	ПВХ	ПВХ

· N: ANSl B 2.1 NPT сәйкес жіп ұштары
· B: BS21 BSP сәйкес жіп аяқталады

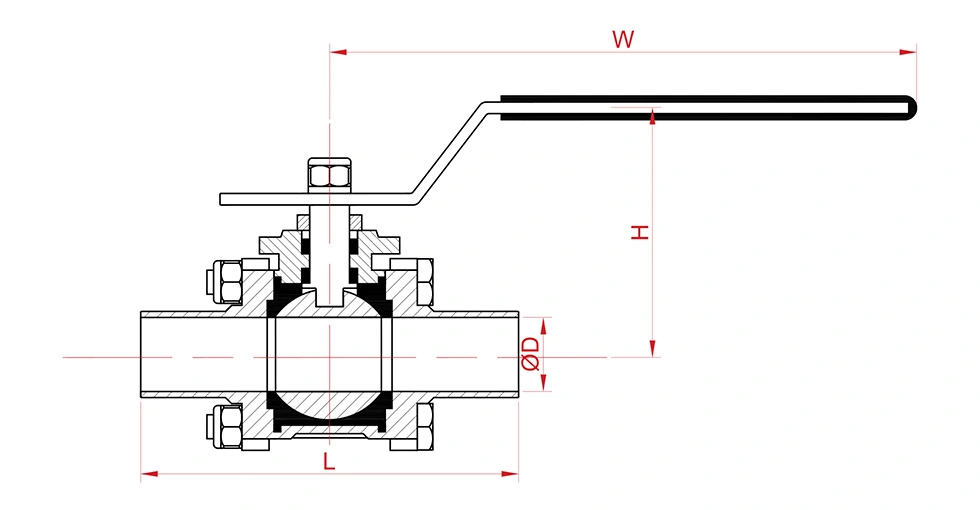

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

Жалпы өлшемдер

Өлшем	Өлшемдері (мм)				Салмағы (кг)
Өлшем	D	W	H	L(+-2)	Салмағы (кг)
1/4"	8	102	54	52	0.22
3/8"	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

Kv ҚҰНДЫЛАРЫ

Кв (м3/сағ) = 1 б қысымның төмендеуін тудыратын сағатына текше метрдегі судың шығыны клапанның үстіндегі жолақ.

Өлшем	Өлшемдері (мм)				Салмағы (кг)
Өлшем	D	W	H	L(+-2)	Салмағы (кг)
1/4"	8	102	54	52	0.22
3/8"	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

Өнімнің артықшылықтары

1. Дәл бұрылған түйіспелі дәнекерлеу ұштары

Дәнекерлеу ұштарының ішкі және сыртқы беттері Ra ≈ 0,15μm дәлдікпен өңделеді, бұл жоғары коаксиалдылықты және тұрақты дәнекерлеу сапасына кепілдік беретін және жасырын санитарлық қауіптерді жоя отырып, жердегі санитарлық құбырлармен тығыз сәйкестік қосылыс буындарында.

2. Толығымен қапталған тығыздағыш құрылымы

Толығымен қапталған тығыздағыш конструкциясы серпімді тығыздағыш өзегін толығымен орап, ашық эластомерлік саңылауларды жояды және сұйықтықты сақтау аймақтары. Ол ұзақ мерзімді сақтай отырып, орташа жинақтауды және микробтардың өсуін тиімді болдырмайды гигиеналық өнімділік және тазалау процедураларын жеңілдету.

3. Санитарлық дәрежедегі тот баспайтын болат

Тот баспайтын болаттан жасалған 304 және 316 нұсқаларында қол жетімді, клапан тамаша коррозияға және механикалық төзімділікті қамтамасыз етеді. күш. Айнадай жылтыратылған ішкі ағын жолы сұйықтықтың ең аз қарсылықпен біркелкі тасымалдануын толығымен қамтамасыз етеді санитарлық өнеркәсіптік құбырларға қойылатын талаптарды сақтау.

4. Оңай техникалық қызмет көрсетуге арналған 3PC бөлу құрылымы

Үш бөлікке бөлінген корпус толық бөлшектеуге және тығыздағышты кесусіз тікелей құбырға ауыстыруға мүмкіндік береді жүйенің тоқтап қалу уақытын едәуір қысқартады және күнделікті пайдалану және техникалық қызмет көрсету шығындарын азайтады.

Жиі қойылатын сұрақтар

1. Бұл санитарлық шар клапанының қандай сертификаттары бар?

Біздің өндірістік жүйеміз ISO 9001 стандартына сәйкес сертификатталған және қолданылатын санитарлық шар клапанының конфигурациялары үшін CE құжаттамасы қол жетімді. Қолда бар сертификаттау мен құжаттама нақты өнім мен тапсырыс талаптарына сәйкес расталуы мүмкін.

2. Бұл клапан үшін қандай дене материалдары бар?

Корпус материалының стандартты опциялары 304 баспайтын болат және 316 баспайтын болат болып табылады. Тиісті сортты жұмыс ортасына, температураға және коррозия жағдайларына сәйкес таңдауға болады.

3. Түйінді дәнекерлеу ұштарын өңдеу дәлдігі қалай?

Түйіспелі дәнекерлеу ұштарының ішкі және сыртқы беттері шамамен Ra 0,15 мкм беттің кедір-бұдырлығына дейін өңделеді. Бұл тегіс дәнекерлеу бетін қамтамасыз етеді және үйлесімді санитарлық құбырлармен дұрыс қосылуды қолдайды.

4. Толығымен қапталған 3 данадан дәнекерленген санитарлық шар клапанының негізгі ерекшеліктері қандай?

Клапан түйіспелі дәнекерлеу ұштарын, толығымен қапталған тығыздағыштарды және 304 немесе 316 баспайтын болаттан жасалған конструкцияны біріктіреді. Тегіс ішкі конфигурация CIP немесе SIP тазалау қажет болатын санитарлық өңдеу жүйелеріне жарамды.

5. Біз сіздің зауытқа орнында тексеру үшін бара аламыз ба?

Иә. Зауыт Вэнчжоу қаласында, Чжэцзян, Қытай, Вэнчжоу әуежайынан көлікпен шамамен 10 минуттық жерде орналасқан. Зауытқа баруды алдын ала ұйымдастыруға болады, келу кестесіне сәйкес қабылдауды қолдау көрсетіледі.
