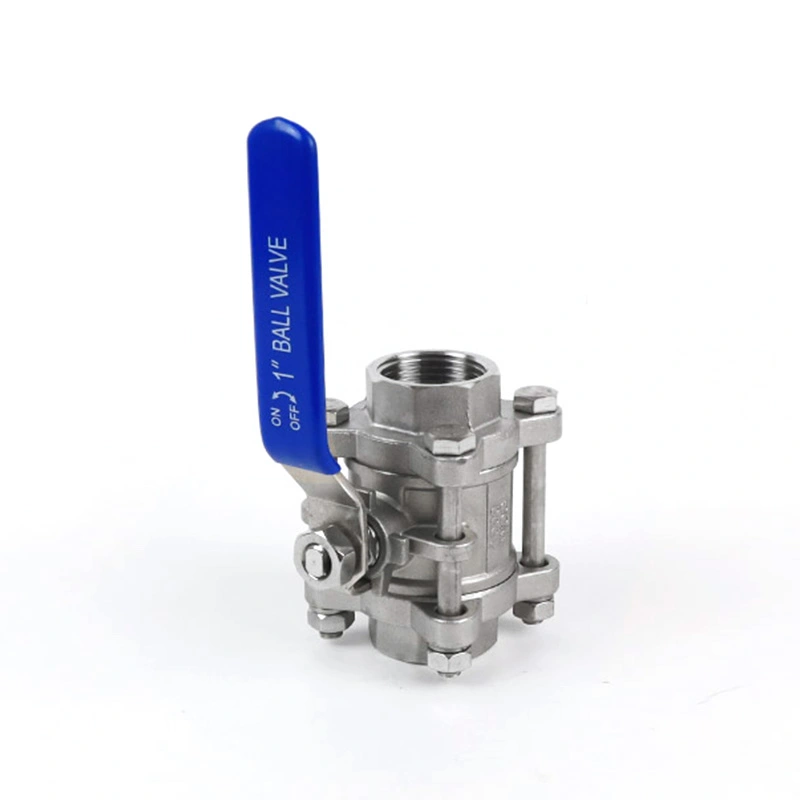

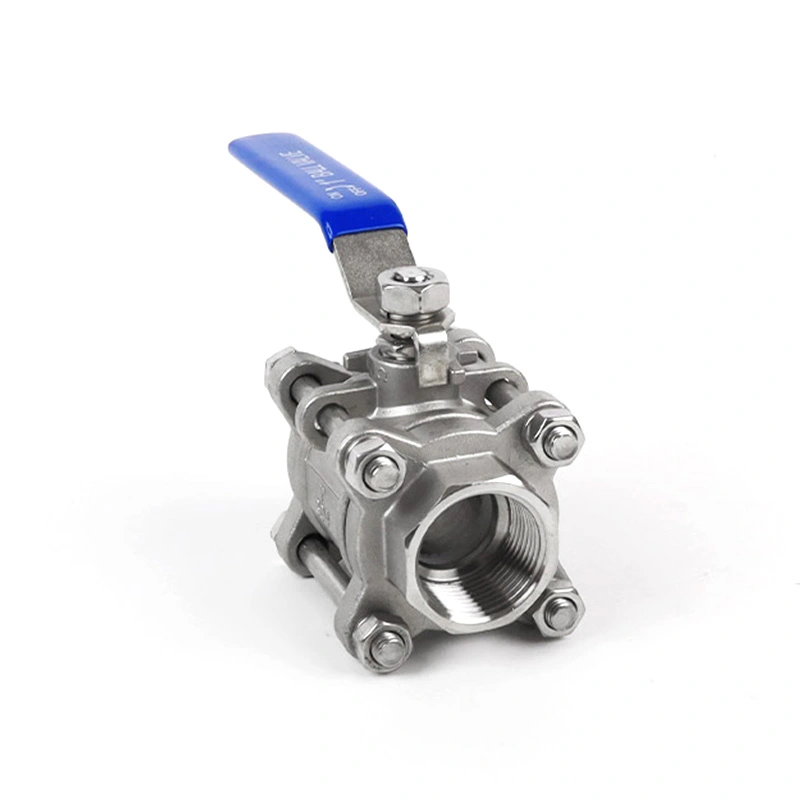

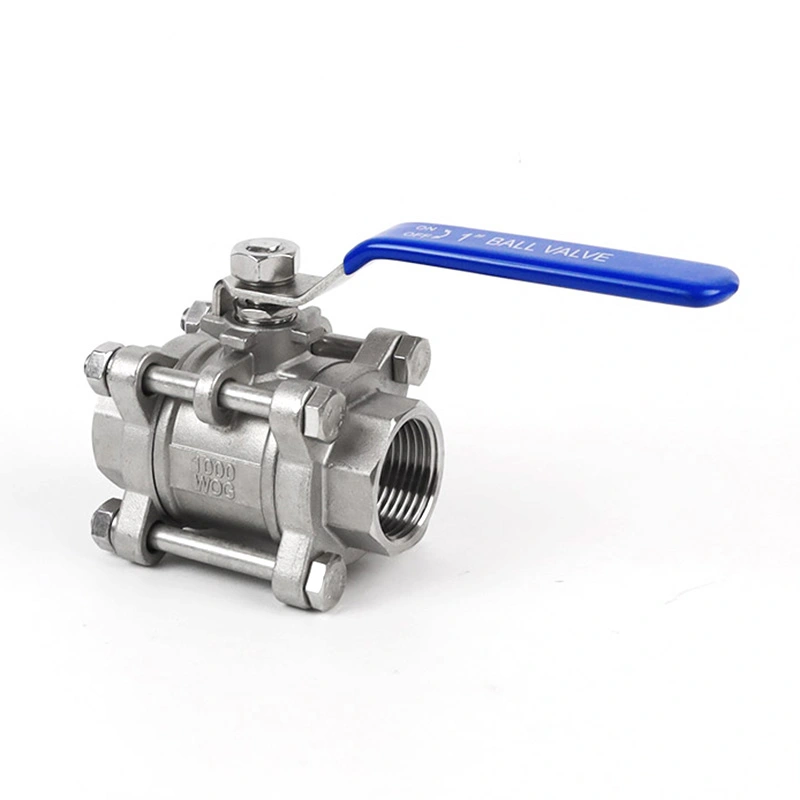

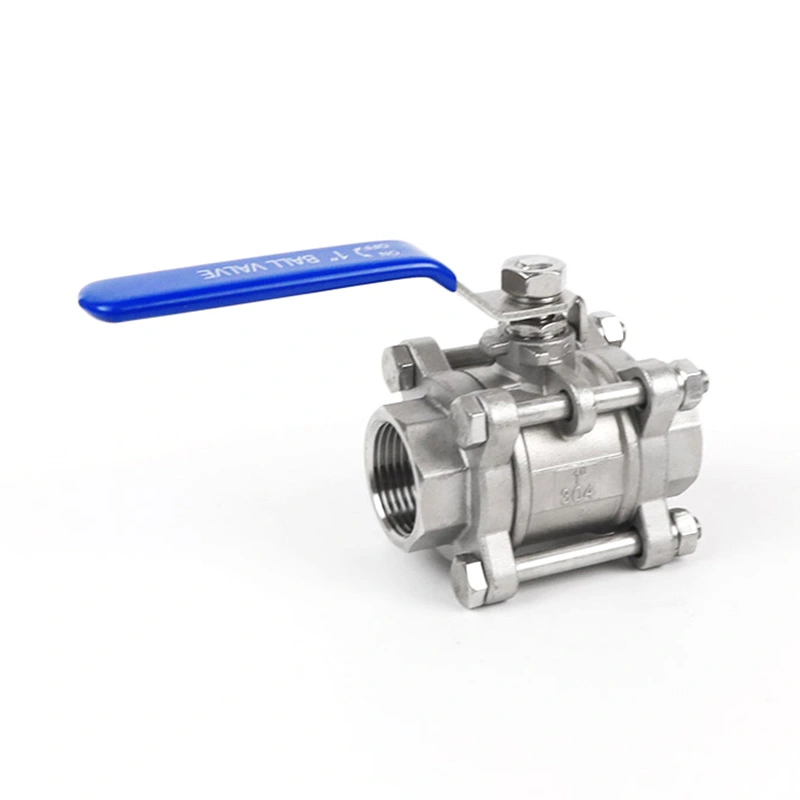

Құлыптау құрылғысы бар 3PC ауыр шарлы клапан

Құлыптау құрылғысы бар Shangtai 3PC ауыр шарлы клапан қауіпсіз өшіруді және басқарылатын қолмен жұмыс істеуді қажет ететін өнеркәсіптік құбыр жүйелеріне арналған. Үш бөліктен тұратын құрылым техникалық қызмет көрсету үшін ішкі компоненттерге қол жеткізуді қамтамасыз етеді, ал құлыпталатын тұтқа клапанның күтпеген жұмысының алдын алуға көмектеседі. Жұмыс ортасына және қолдану талаптарына сәйкес әртүрлі орындық, тығыздағыш, қысым және температура конфигурациялары қамтамасыз етілуі мүмкін.

Артықшылықтары

1. Ауыр салмақты үш бөлікті құрылыс

Арматураланған үш бөліктен тұратын корпус берік клапан құрылысы қажет болатын өнеркәсіптік құбырларға қызмет көрсетуге арналған. Үш бөліктен тұратын дизайн сонымен қатар клапанның бүкіл корпусын құбырдан шығармай-ақ тексеру немесе техникалық қызмет көрсету үшін ашуға мүмкіндік береді.

2. Басқарылатын жұмыс үшін құлыпталатын тұтқа

Біріктірілген құлыптау құрылғысы тұтқаны таңдалған клапан күйінде ұстауға көмектеседі және кездейсоқ немесе рұқсатсыз жұмыс істеу қаупін азайтады. Бұл мүмкіндік пайдалану немесе техникалық қызмет көрсету кезінде клапан күйін бақылау қажет болатын өнеркәсіптік жүйелерде пайдалы.

3. Соққыға қарсы өзек дизайны

Клапан қысым астында болған кезде діңдің шығуын болдырмауға көмектесу үшін діңгек іштей ұсталады. Бұл конструкция өнеркәсіптік қосу/өшіру қызметі үшін қосымша қауіпсіздік мүмкіндігін қамтамасыз етеді.

4. Тот баспайтын болаттан жасалған материал опциялары

Стандартты материал конфигурациясы корпусқа, шарға, сабаққа және басқа компоненттерге арналған SS316 және SS304 опцияларын қамтиды. PTFE аталған конфигурацияда шарикті орындық, үйкеліс сақинасы және өзек орау үшін пайдаланылады. Материалды таңдау жұмыс ортасына, қысымға және температураға сәйкес болуы керек.

5. Қысым және температура мүмкіндігі

Клапан CL150 қысым класымен, 540 PSI максималды қысымымен және аталған конфигурацияға сәйкес -25℃ пен 150℃ температура диапазонында көрсетілген. Нақты рұқсат етілген жұмыс қысымын таңдау алдында қолданылатын қысым-температура жағдайларымен салыстыру керек.

6. Зауыттық өндіріс және сапаны бақылау

Шанхай өз зауытында клапан өндірісін, өңдеуді, құрастыруды, тексеруді және қысымды сынауды басқарады. Материалдық құжаттама және қолданыстағы CE және ISO 9001 сертификаттары өнім мен тапсырыс талаптарына сәйкес берілуі мүмкін.

Негізгі өлшемдер

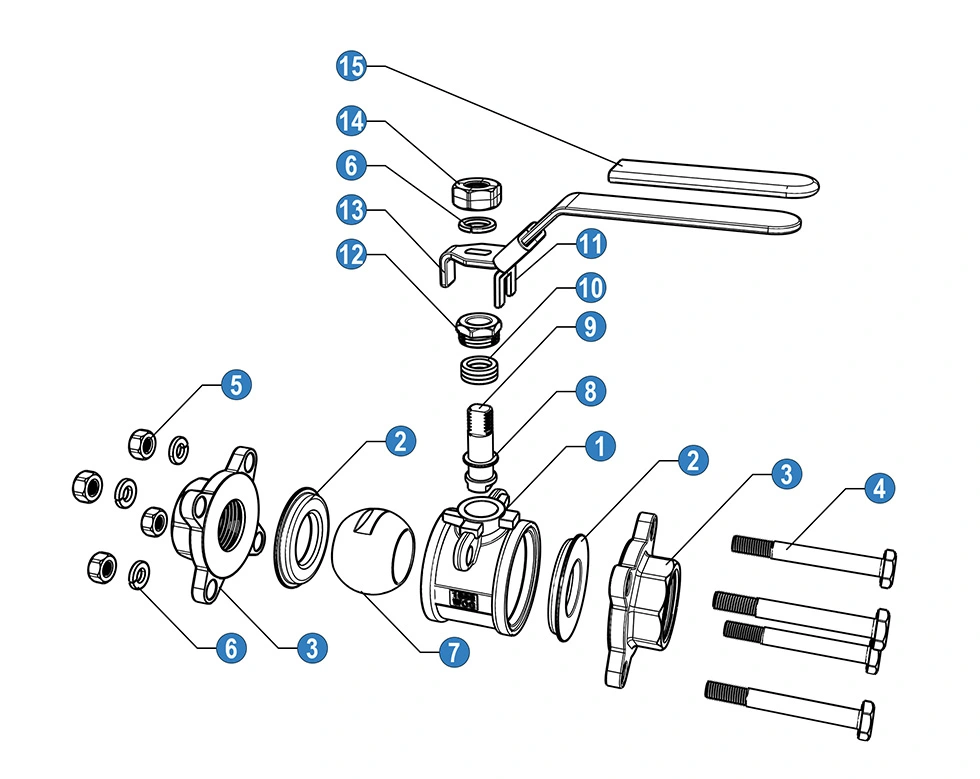

Материалдар мен компоненттер

* N: ANSI B 2.1 NPT сәйкес жіп ұштары

* B: BS21 BSP сәйкес жіп аяқталады

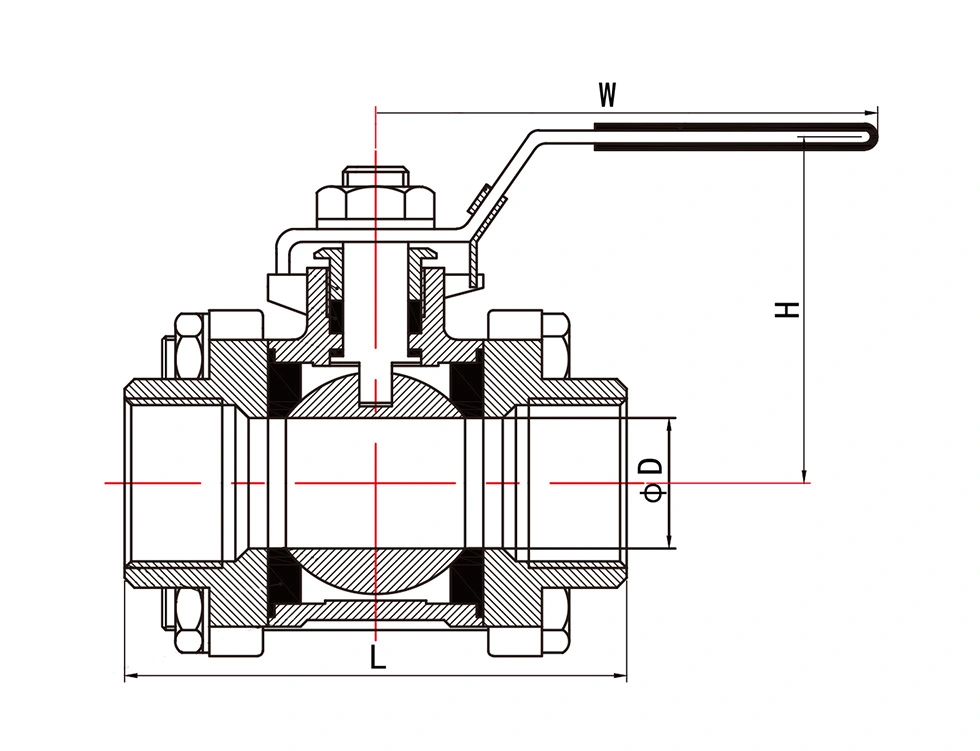

Жалпы өлшемдер

Kv мәндері

Кв (м3/сағ) = Клапан арқылы қысымның 1 бар төмендеуін тудыратын сағатына текше метрдегі су ағынының жылдамдығы.

Қолданбалар

Құлыптау құрылғысы бар 3PC ауыр жұмыс істейтін шарикті клапан қолмен өшіру және басқарылатын клапан жұмысын қажет ететін өнеркәсіптік құбырлар мен жабдықтарға арналған, соның ішінде:

Мұнай және газ

Химиялық өңдеу

Мұнай-химия зауыттары

Суды өңдеу

Қуат және коммуналдық жүйелер

HVAC және өнеркәсіптік құбырлар

Қысылған ауа жүйелері

Теңіз және кеме жасау

Жиі қойылатын сұрақтар

1. Құлыптау құрылғысы бар 3PC ауыр шарлы клапан дегеніміз не?

Бұл өнеркәсіптік қосу/өшіру қызметіне арналған және тұтқасында құлыптау құрылғысымен жабдықталған үш бөліктен тұратын шар клапан. Үш бөліктен тұратын конструкция тексеру және техникалық қызмет көрсету үшін ішкі клапан компоненттеріне қол жеткізуге мүмкіндік береді.

2. Құлыптау құрылғысы қандай мақсатта қолданылады?

Құлыптау құрылғысы тұтқаны таңдалған ашық немесе жабық күйде бекітуге көмектеседі және қалыпты қызмет көрсету немесе техникалық қызмет көрсету кезінде клапанның күтпеген жұмыс істеу мүмкіндігін азайтады.

3. Бұл клапан қандай қысым мен температураны көтере алады?

Көрсетілген конфигурацияда CL150 қысым класы, максималды қысымы 540 PSI және -25℃ пен 150℃ аралығындағы температура диапазоны бар. Нақты рұқсат етілген қысымды клапан өлшеміне, температурасына, ортасына және қолданылатын қысым-температура көрсеткіштеріне сәйкес растау керек.

4. Қандай материалдар бар?

Көрсетілген конфигурация SS316 және SS304 құрамдастарын пайдаланады, PTFE шарикті орындық, үйкеліс сақинасы және өзек орау үшін пайдаланылады. Жұмыс ортасына және қолданба талаптарына байланысты басқа материал опциялары қол жетімді болуы мүмкін.

5. Қандай қосылым стандарттары бар?

Клапан NPT және BSP бұрандалы ұштары бар. NPT жіп ұштары ANSI B 2.1 NPT, ал BSP жіп ұштары берілген спецификацияға сәйкес BS21 BSP сәйкес келеді.

6. Шар клапанының Кв мәні қандай?

Кв клапан арқылы қысымның 1 бар төмендеуін тудыратын сағатына текше метрдегі судың шығынын көрсетеді. Көрсетілген Кв мәндері әртүрлі клапан өлшемдері үшін ағынның сыйымдылығын бағалау кезінде анықтама ретінде пайдаланылуы мүмкін.

7. Клапанды әртүрлі қолданбалар үшін теңшеуге бола ма?

Иә. Шантай жұмыс ортасы мен қолдану талаптарына сәйкес әртүрлі денені, орынды, тығыздағышты, қысымды, температураны, қосылымды және материал конфигурацияларын талқылай алады. Басқа материалдар сұраныс бойынша қол жетімді.

8. Клапан үшін қандай стандарттар қолданылады?

Берілген спецификация ASME B16.34 дизайн және өндіру және қысым-температура көрсеткіштеріне сілтеме жасайды, ал API 598 сынақ және тексеру үшін пайдаланылады. Арнайы клапан конфигурациясы мен тәртібі үшін қолданылатын стандартты растау керек.

9. Материалдық және сапалы құжаттар ұсынылуы мүмкін бе?

Иә. Материалдық құжаттама және қолданылатын CE және ISO 9001 сертификаттары өнімнің конфигурациясы мен тапсырыс талаптарына сәйкес берілуі мүмкін.

10. Шанхай өндіруші ме?

Иә. Shangtai клапанды шығарады және Вэнчжоудағы (Қытай) зауытында өндірісті, өңдеуді, құрастыруды, тексеруді және оған қатысты жеткізу процестерін басқарады.
