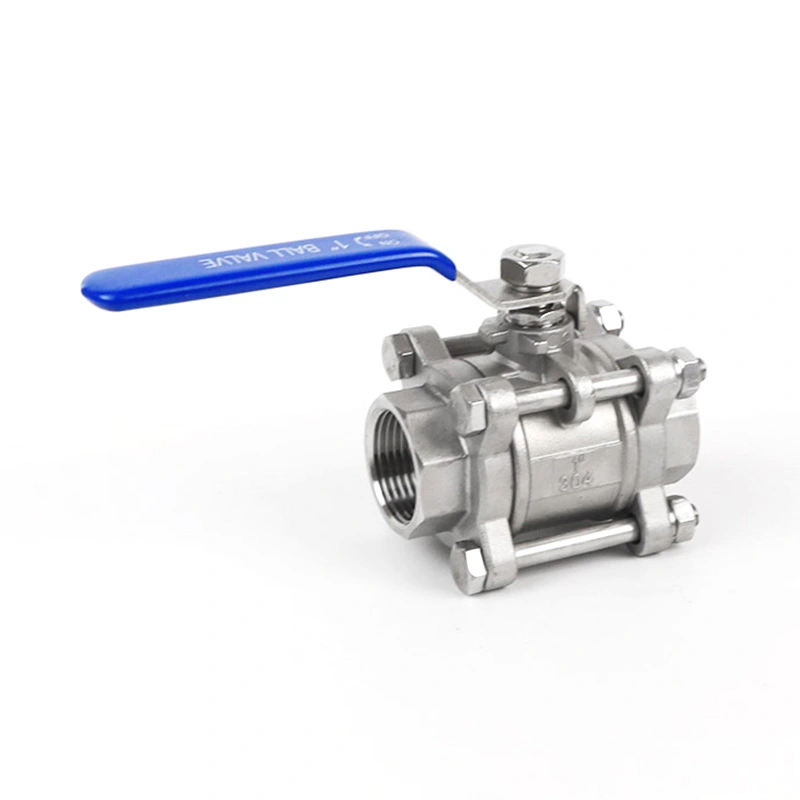

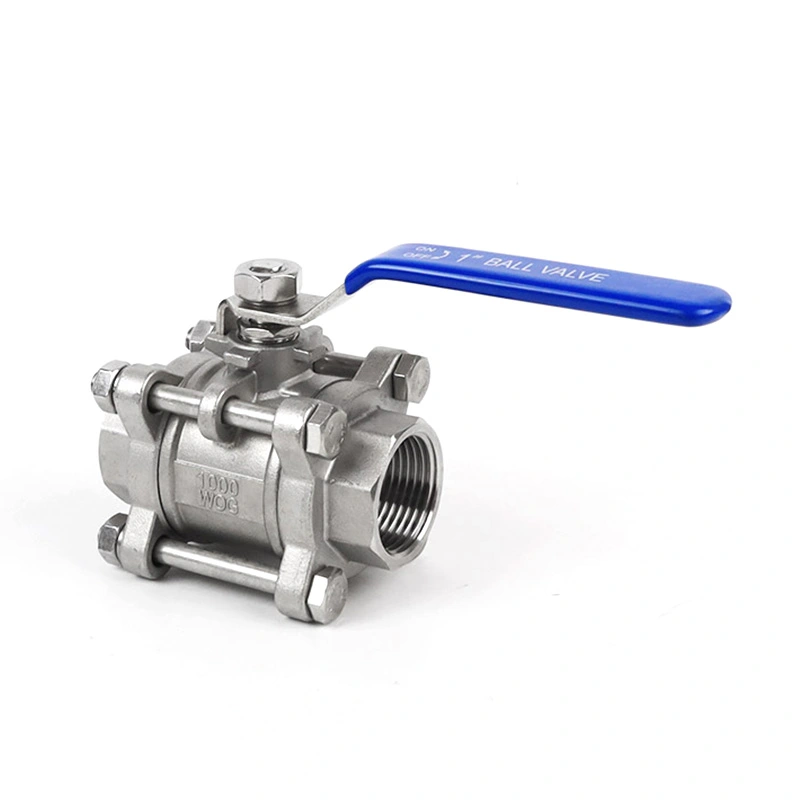

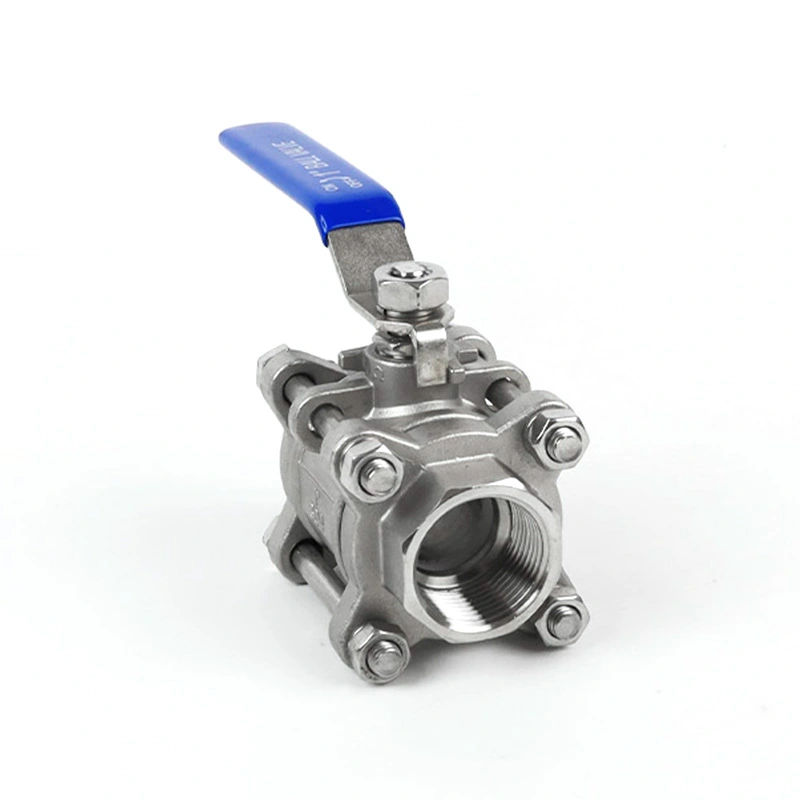

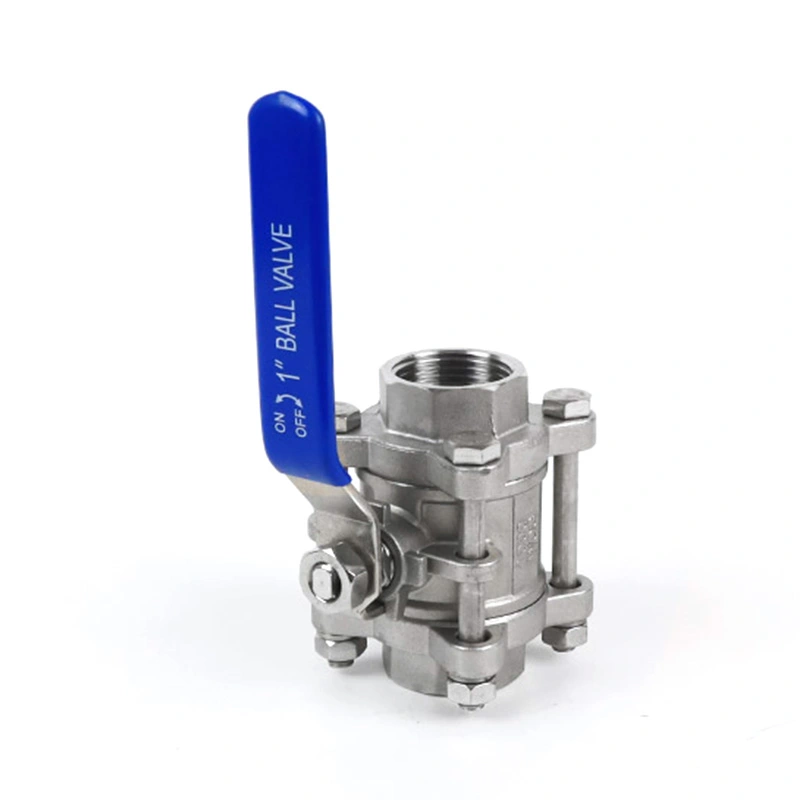

3PC құлыпталатын шарикті клапан

Shangtai 3PC құлыпталатын шар клапаны құлыпталатын қосу/өшіру басқаруын қажет ететін қолданбалар үшін жасалған. Тікелей өндіруші ретінде Шанхай арнайы жұмыс талаптарын қанағаттандыру үшін теңшелетін температура мен қысым компоненттерін ұсынады. CE және ISO 9001 сертификаттары тиісті өнімдерге арналған материалдық құжаттамамен бірге қол жетімді.

Сұрау жіберу

Өнім Сипаттамасы

Shangtai 3PC құлыпталатын шар клапаны сұйықтықты қауіпсіз және жоғары өнімді басқаруға арналған. Бекіткіш рұқсат етілмеген немесе кездейсоқ жұмысты болдырмау үшін құлыптау механизмі, бұл маңызды құрамдас бөлігі болып табылады өнеркәсіптік қауіпсіздік. Біз жұмыс жағдайларының әртүрлі екенін түсінеміз; сондықтан біз икемді теңшеу опцияларын ұсынамыз ішкі құрамдас бөліктерге (орындықтар мен тығыздағыштар сияқты) сіздің нақты температура мен қысымыңызға тамаша сәйкес келеді талаптар.

Негізгі өлшемдер

Өлшем	1/4" - 6"
Қысым класы	CL150
Стандартты жіп	NPT, BSP
Максималды қысым	285PSI
Дизайн және өндіріс стандарттары	ASME B16.34
Тестілеу және тексеру	API598
Қысым-температура көрсеткіштері	ASME B16.34
Температура диапазоны	-25℃~150℃
Дене материалы	ASTM A351 CF8M（316）
Шар материалы	ASTM A182 F316
Дің материалы	ASTM A182 F316
Орындық материал	RPTFE(PTFE+15%fv)
Параметрлер	Басқа материалдар сұраныс бойынша қол жетімді.

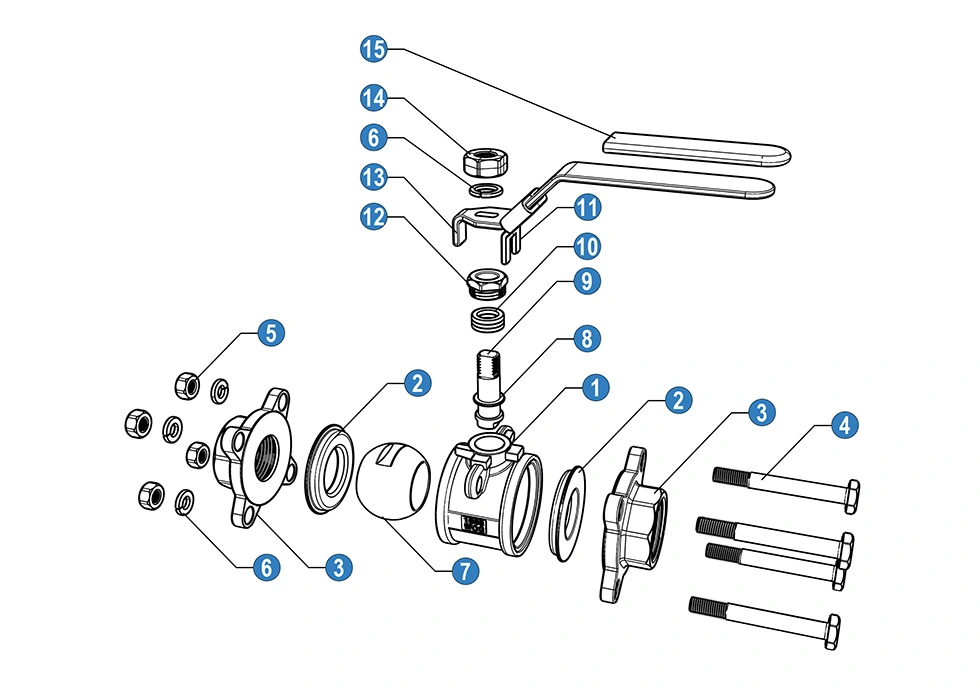

3PC Lockable Ball Valve

Жоқ	Аты	*Материал(N/B)**
1	Дене	SS 316	SS 304
2	Допқа арналған орындық	PTFE	PTFE
3	Қақпақ	SS 316	SS 304
4	Болт	SS 304	SS 304
5	Жаңғақ	SS 304	SS 304
6	Көктем	SS 304	SS 304
7	Доп	SS 316	SS 304
8	Үйкеліс сақинасы	PTFE	PTFE
9	дің	SS 316	SS 304
10	Сабақты орау	PTFE	PTFE
11	Құлыптау	SS 304	SS 304
12	Без	SS 316	SS 304
13	Тұтқаны	SS	SS
14	Жаңғақ	SS 304	SS 304
15	Тұтқаны	ПВХ	ПВХ

* N: ANSI B 2.1 NPT сәйкес жіп ұштары
* B: BS21 BSP сәйкес жіп аяқталады

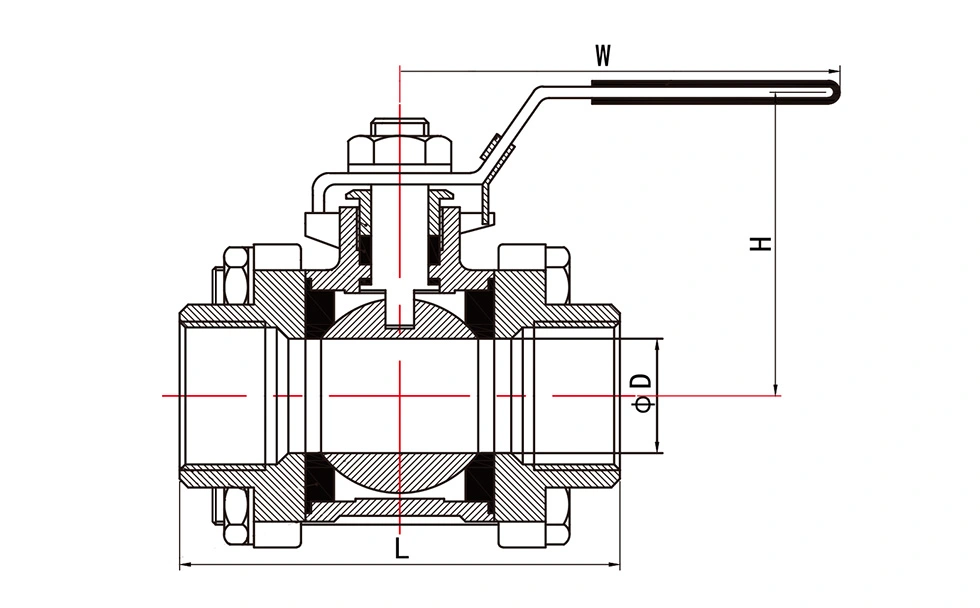

3PC Lockable Ball Valve

Жалпы өлшемдер:

Өлшем	D (мм)	Вт (мм)	H (мм)	L(мм)	Салмағы (кг)
1/4"	8	98	55	62	0.4
3/8"	10	98	55	62	0.4
1/2"	15	102	63	65	0.44
3/4"	20	105	65	72	0.56
1"	25	110	71	81	0.76
1 1/4"	32	128	75	95	1.28
1 1/2"	38	155	86	104	1.6
2"	49	165	92	125	2.3
2 1/2"	63	205	125	145	4.9
3"	76	220	145	198	7.52
4"	100	275	165	245	13.2

Kv ҚҰНДЫЛАРЫ

Кв (м3/сағ) = Клапан арқылы қысымның 1 бар төмендеуін тудыратын сағатына текше метрдегі су ағынының жылдамдығы.

1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
106	110	24	43	83	130	205	340	520	1100	1820

Неліктен Шанхайды таңдау керек?

1. Оңай техникалық қызмет көрсетуге арналған 3 бөліктен тұратын жоғары дизайн

Стандартты 1 немесе 2 бөлікті клапандардан айырмашылығы, біздің 3 бөліктен тұратын құрылым орталық корпусты оңай шығаруға мүмкіндік береді. Бұл дегеніміз сен ішкі тығыздағыштарды ауыстыра алады және құбырдан барлық клапанды алмай-ақ күнделікті техникалық қызмет көрсете алады, жүйенің тоқтап тұруын және еңбек шығындарын айтарлықтай қысқартады.

2. Сапаны ымырасыз бақылау

Біз қатаң тексеру стандарттары арқылы нарықта ерекшеленеміз. Шанхай мақтанышпен ISO9001 және CE сертификатына ие. Орташа нарықтық баламалармен салыстырғанда, біздің клапандар қатаң қысым мен ағып кету сынағынан өтеді. Толық қамтамасыз етеміз Жобаларыңыздың 100% ашықтығы мен сенімділігін қамтамасыз ететін әрбір тапсырыспен Материалдық сынақ есептері (MTRs).

3. Шынайы көз зауыты: құн мен сапаны теңестіру

Біз құрастыру цехы немесе сауда компаниясы емеспіз. Шантай дөрекіден бастап бүкіл өндірістік процеске ие кастинг дәл өңдеуге және түпкілікті құрастыруға дейін – барлығы өз қондырғымызда. Бұл жалпы жеткізу тізбегін бақылауды жояды жоғары бәсекеге қабілетті бағамен өнеркәсіптік деңгейдегі клапандарды жеткізуге мүмкіндік беретін делдалдық бағалар.

Жиі қойылатын сұрақтар

1. 3PC құлыпталатын шарикті клапан дегеніміз не?

3PC құлыпталатын шар клапан - бұл күтпеген жағдайлардың алдын алуға арналған құлыптау тұтқасы бар үш бөліктен тұратын шарикті клапан. клапанның жұмысы. Үш бөліктен тұратын корпус сонымен қатар тексеру үшін ішкі компоненттерге оңай қол жеткізуге мүмкіндік береді техникалық қызмет көрсету.

2. Бекіту тұтқасы қандай мақсатта қолданылады?

Құлыптау тұтқасын таңдалған клапан күйінде бекітуге болады, бұл кездейсоқ ашылу қаупін азайтуға немесе пайдалану, техникалық қызмет көрсету немесе жабдыққа қызмет көрсету кезінде жабылу.

3. Бұл шарикті клапан үшін қандай материалдар бар?

Жалпы материал опциялары клапан үлгісі мен қолданылуына байланысты тот баспайтын болат пен көміртекті болатты қамтиды талаптар. Орындық пен тығыздағыш материалдарын жұмыс температурасы мен ортаға қарай да таңдауға болады.

4. Клапанды қандай ортамен пайдалануға болады?

Клапанды үйлесімді су, мұнай, газ, сығылған ауа және өнеркәсіптік сұйықтықтар үшін пайдалануға болады. Коррозиялық үшін химиялық заттар, жоғары температуралы орталар немесе басқа арнайы сұйықтықтар, материал мен тығыздағыштың үйлесімділігін растау керек таңдау алдында.

5. Қандай қысым мен температура диапазонына төтеп бере алады?

Қолданылатын қысым мен температура диапазоны клапан өлшеміне, корпус материалына, отыратын материалға, қосылымға байланысты түрі және арнайы конфигурация. Нақты жұмыс жағдайларын өніммен салыстыру керек қысым-температура рейтингі.

6. Клапанды пневматикалық немесе электр жетекпен пайдалануға болады ма?

Иә. Клапанның конфигурациясына байланысты қосу/өшіруді автоматтандырылған басқару үшін пневматикалық немесе электр жетектерін пайдалануға болады. Жетекті орнату интерфейсі және қажетті жұмыс моменті құрастыру алдында расталуы керек.
