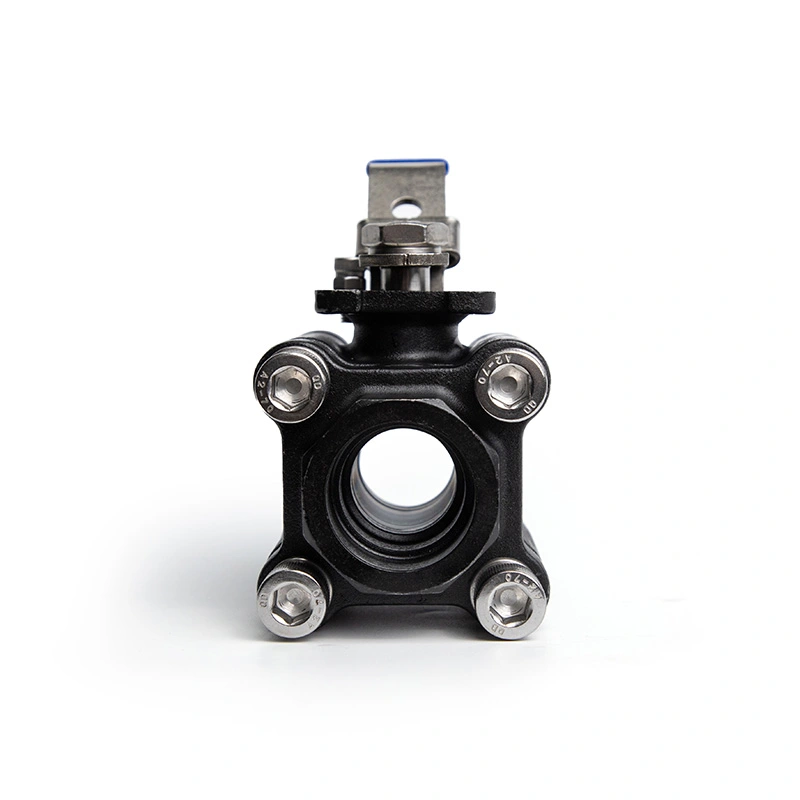

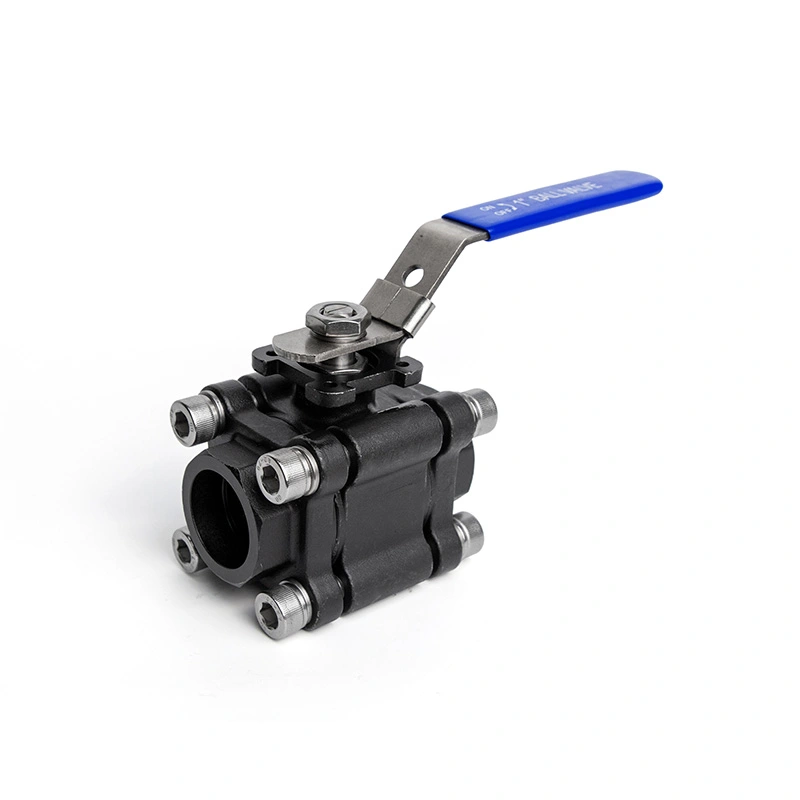

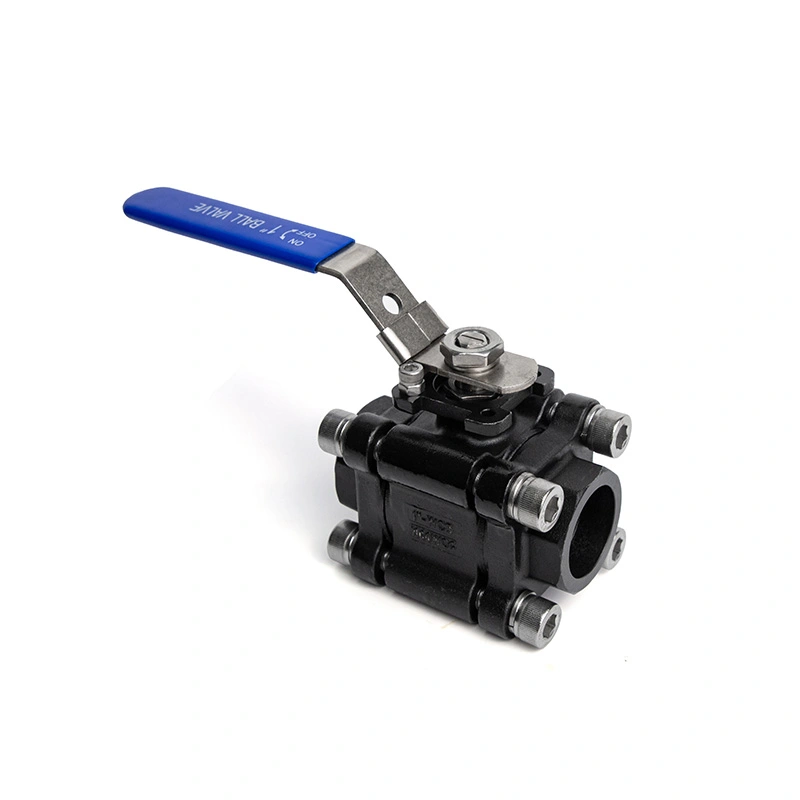

3PC көміртекті болаттан жасалған шарикті клапан 2000WOG

3PC көміртекті болаттан жасалған шарикті клапан 2000WOG - оқшауланған құбырларға арналған ұзартылған өзегі бар үш бөліктен тұратын шарикті клапан, жұмыс нүктесін ұзарту қажет жерленген қондырғылар мен қолданбалар. 2000WOG рейтингі және үш бөліктен тұратын конструкция оны жоғары қысымды қосу-өшіру сұйықтықты басқаруға қолайлы етеді. үшін клапанды бөлшектеуге болады орындықтарды немесе пломбаларды тексеру және ауыстыру.

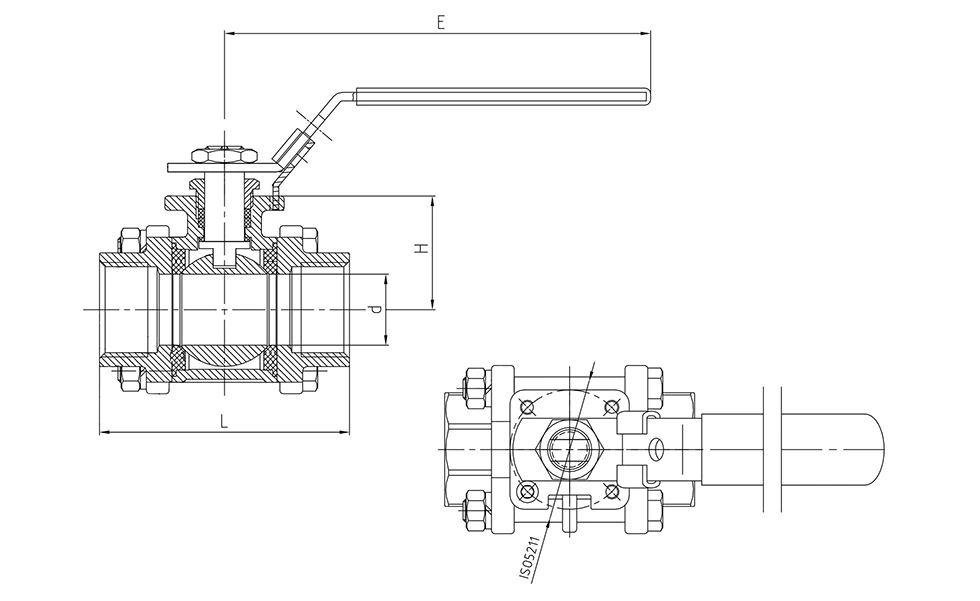

Негізгі өлшемдер

N: ANSI B 2.1 NPT сәйкес жіп ұштары
B: Жіп BS21 BSP сәйкес аяқталады

Негізгі мүмкіндіктер

1. Арнайы орнату жағдайларына арналған ұзартылған өзек

Ұзартылған өзек құбырды оқшаулау, көму немесе орнату кезінде клапанның жұмыс нүктесіне қол жеткізуді қамтамасыз етеді қолжетімділігі шектеулі жерде. Соққыға қарсы дің құрылымы клапан корпусының ішінде өзекшені ұстап тұруға көмектеседі клапан қысым астында.

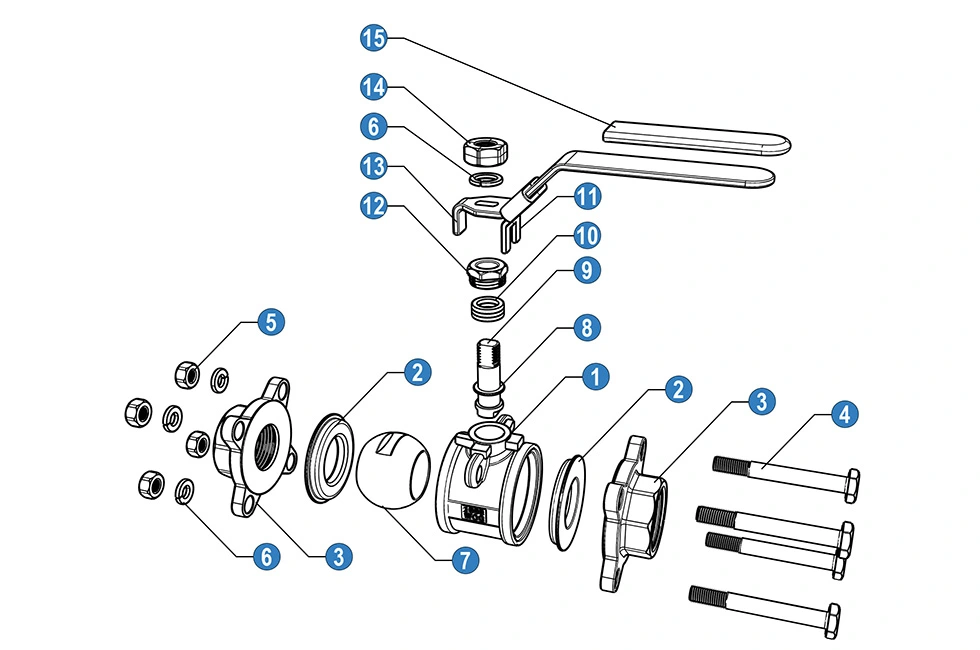

2. Үш бөлікті құрылыс

Үш бөліктен тұратын корпус клапанды тексеру және техникалық қызмет көрсету үшін ашуға мүмкіндік береді. Орындар, тығыздағыштар және басқа ішкі қажет болғанда ауыстыру үшін құрамдастарға қол жеткізуге болады. Бұл құрылыс өнеркәсіптік құбыр үшін практикалық мерзімді жөндеуді қажет ететін жүйелер.

3. 1975PSI максималды қысым

The3PC көміртекті болаттан жасалған шарикті клапан 2000WOG1975PSI максималды қысыммен тізімделген. The қолданылатын жұмыс қысымы клапан өлшеміне, температураға, ортаға және қысым-температура рейтингіне байланысты. The 2000WOG белгісі қолданыстағы рейтингтік шарттарда су, мұнай және газ қызметіне қатысты.

4. NPT және BSP қосылымдары

Клапан NPT және BSP бұрандалы қосылымдарымен қол жетімді. Қосылымды таңдау құбырға сәйкес келуі керек стандартты және орнату талаптары.

Материалдар және стандарттар

Берілген конфигурацияда клапан корпусы үшін ASTM A351 316, шар мен өзек үшін ASTM A182 F316 және RPTFE қолданылады. (PTFE+15%fv) орындық үшін. Басқа материалдар талап етілетін қызмет көрсету шарттарына сәйкес сұраныс бойынша қол жетімді.

Дизайн және өндіріс ISO 17292/API 608 стандартына негізделген. Сынақ пен тексеру API 598 стандартына сәйкес жүргізіледі, ал қысым-температура көрсеткіштеріне ASME B16.34 сілтеме жасалған. Көрсетілген температура диапазоны -25 ° C пен 150 ° C аралығында.

Сапаны бақылау

Өндірістік инспекция кіріс материалды тексеруді, қысымды сынауды, тығыздау сынақтарын және дайын клапанды қамтиды тексеру. Материалды сынау есептері мен тиісті өнім құжаттамасы клапанға сәйкес берілуі мүмкін конфигурация және тапсырыс талаптары.

ISO 9001 және CE құжаттары қолданылатын конфигурациялар үшін қол жетімді. Material, seat and sealing components can also be selected according to the required pressure, temperature and medium.

Қолданбалар

3PC көміртекті болат шарикті клапан 2000WOG өнеркәсіптік құбырлардағы жоғары қысымды қосу-өшіру қызметі үшін қарастырылуы мүмкін. жүйелер, соның ішінде суды тазарту, мұнай мен газ, химиялық өңдеу, сығылған ауа және сұйықтықты жалпы бақылау. The ұзартылған өзек әсіресе оқшаулау немесе орнату тереңдігі стандартты клапан діңін қиындататын жағдайда пайдалы қол жеткізу.

Таңдау алдында жұмыс қысымын, температураны, ортаны, клапан өлшемін, қосылым түрін және қолжетімділігін растаңыз орнату кеңістігі. Корпус, доп, өзек және орындық үшін материалдың үйлесімділігін тексеру керек.

Жиі қойылатын сұрақтар

1. 3PC Carbon Steel Ball Valve 2000WOG максималды жұмыс қысымы қандай?

Өнім деректерінде 1975PSI ең жоғары қысым көрсетілген. Нақты рұқсат етілген жұмыс қысымын растау керек клапан өлшеміне, температураға, ортаға және қолданылатын қысым-температура рейтингіне сәйкес.

2. Ұзартылған өзек не үшін қолданылады?

Ұзартылған өзек оқшауланған құбырлар, көмілген қондырғылар және клапан жұмыс істейтін орындар үшін қолданылады. нүктесі құбыр қосылымынан алыс орналасуы керек.

3. Қандай жіп қосылымдары бар?

NPT және BSP бұрандалы қосылымдары бар. Қосылым құбыр стандартына сәйкес таңдалуы керек және орнату талаптары.

4. Клапан материалдарын теңшеуге болады ма?

Иә. Басқа корпус, шар, өзек, орындық және тығыздағыш материалдар қажетті ортаға, қысымға сәйкес жеткізілуі мүмкін және температура.

5. Қандай құжаттарды ұсынуға болады?

Клапанға сәйкес материалды сынау есептері және тиісті тексеру немесе өнім құжаттары ұсынылуы мүмкін конфигурация және тапсырыс талаптары. ISO 9001 және CE құжаттары қолданылатын конфигурациялар үшін қол жетімді.

6. Экспортқа клапан қалай оралады?

Клапандар экспортқа жөнелту үшін гофрленген картондарға және фанер қораптарына оралған. Қаптаманың техникалық сипаттамалары болуы мүмкін клапан өлшеміне, санына және тасымалдау талаптарына сәйкес реттеледі.
