3PC шар клапандары

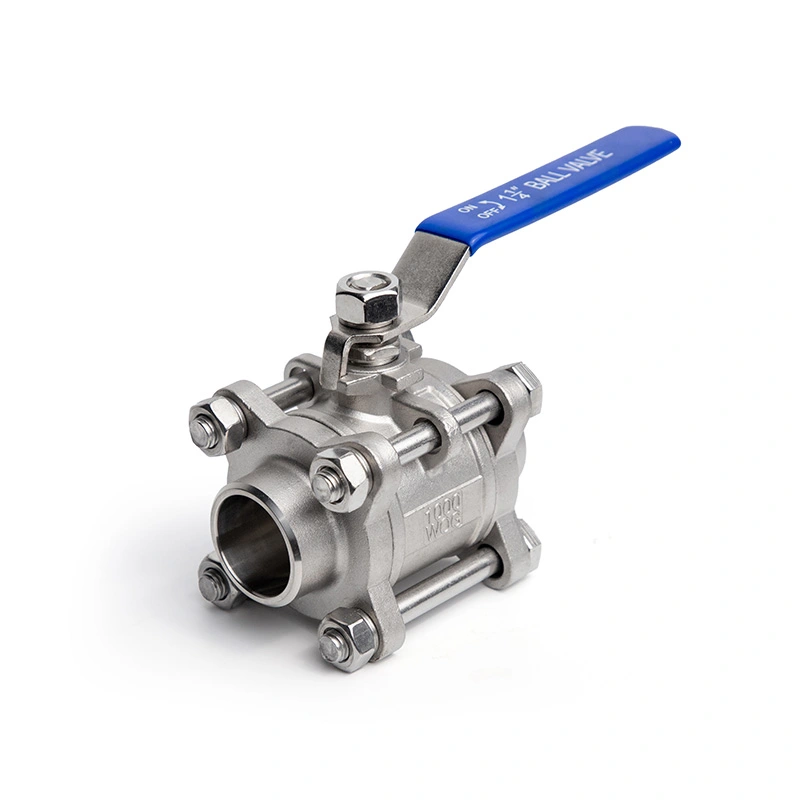

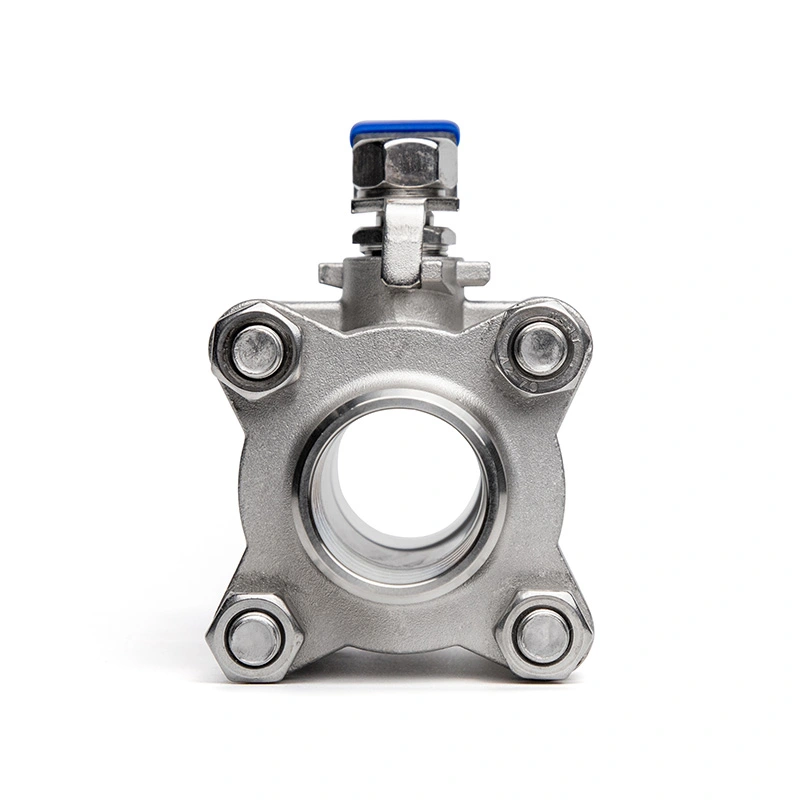

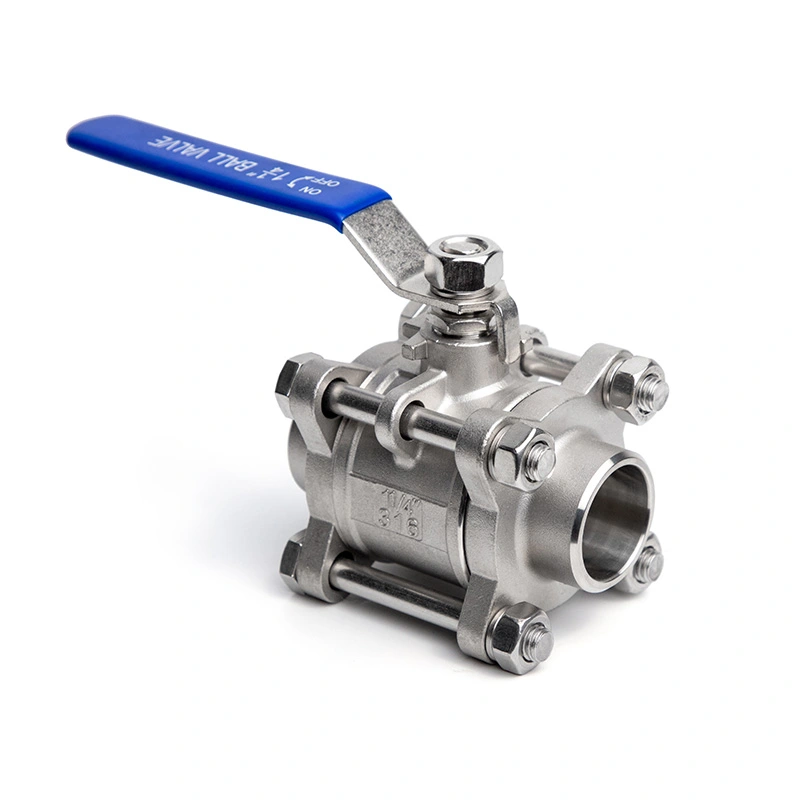

3PC Түйінді дәнекерленген ұштары тот баспайтын болаттан жасалған шарикті клапан
Shangtai 3PC Түйіспен дәнекерленген ұштары тот баспайтын болаттан жасалған шарикті клапан 3 бөліктен тұратын берік конструкциямен және жоғары қысымды өнеркәсіптік құбырларға арналған ағып кетпейтін дәнекерленген дәнекерлеу ұштарымен ерекшеленеді. Тамаша коррозияға төзімділігі жоғары тот баспайтын болаттан жасалған, ол желіде ыңғайлы техникалық қызмет көрсетуге мүмкіндік береді. Қатаң QC және экспорттық орамасы бар тікелей зауыт ретінде біз әртүрлі қолданбалар үшін сұйықтықты басқарудың сенімді шешімдерін жеткіземіз.
3PC Түйіспен дәнекерленген ұштары тот баспайтын болаттан жасалған шарикті клапан тұрақты құбыр қосылымдары үшін түйіспелі дәнекерленген ұштары бар тот баспайтын болаттан жасалған үш бөліктен тұрады. Үш бөліктен тұратын конструкция құбырды оқшаулап, қысымды түсіргеннен кейін тексеру және тығыздағышты ауыстыру үшін ішкі компоненттерге қол жеткізуге мүмкіндік береді. Тығыздау материалдарын жұмыс ортасына, қысымға және температураға сәйкес таңдауға болады. Ол мұнай-химия, мұнай-газ, су тазарту және жылу энергиясы құбырлары жүйелерінде қолданылады.
Негізгі өлшемдер
| Өлшем | 1/4" - 6" |
| Қысым класы | CL150 |
| Түйінді дәнекерлеу ұштары | ASME B16.25 |
| Максималды қысым | 285PSI |
| Дизайн және өндіріс стандарттары | ASME B16.34 |
| Тестілеу және тексеру | API598 |
| Қысым-температура көрсеткіштері | ASME B16.34 |
| Температура диапазоны | -25℃~150℃ |
| Дене материалы | ASTM A351 CF8M（316） |
| Шар материалы | ASTM A182 F316 |
| Дің материалы | ASTM A182 F316 |
| Орындық материал | RPTFE(PTFE+15%fv) |
| Параметрлер | Басқа материалдар сұраныс бойынша қол жетімді. |

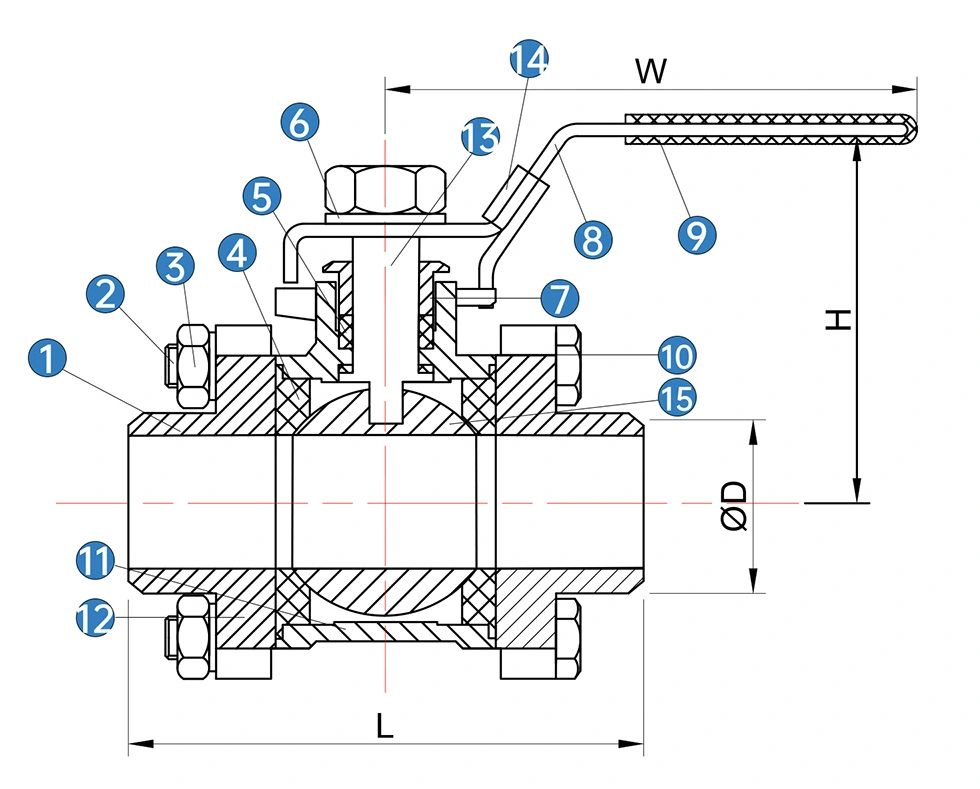

| Жоқ | Аты | Материал(*N/B) | Материал(*N/B) |
| 1 | Қақпақ | SS 316 | SS 304 |
| 2 | Болт | SS 304 | SS 304 |
| 3 | Жаңғақ | SS 304 | SS 304 |
| 4 | Допқа арналған орындық | PTFE | PTFE |
| 5 | Сабақты орау | PTFE | PTFE |
| 6 | Көктемгі жуғыш | SS 304 | SS 304 |
| 7 | Без | SS 316 | SS 304 |
| 8 | Тұтқаны | SS | SS |
| 9 | Тұтқаны жең | ПВХ | ПВХ |
| 10 | Болт | SS 304 | SS 304 |
| 11 | Дене | SS 316 | SS 304 |
| 12 | Көктемгі жуғыш | SS 304 | SS 304 |
| 13 | дің | SS316 | SS 304 |
| 14 | Тұтқаны ысырма | SS304 | SS 304 |
| 15 | Доп | SS316 | SS 304 |
* N: ANSI B 2.1 NPT сәйкес жіп ұштары
* B: BS21 BSP сәйкес жіп аяқталады
| SIZE | D | L | H | W |
| 1/4 | 12.7 | 60.7 | 41.5 | 93 |
| 1/2 | 19 | 64.5 | 46.5 | 102 |
| 3/4 | 25.4 | 75 | 54.5 | 114 |
| 1 | 29 | 90 | 60.5 | 124.5 |
| 11/4 | 38 | 96.5 | 77.5 | 144.5 |
| 11/2 | 45 | 111.5 | 79.5 | 164 |
| 2 | 50.8 | 136 | 88.5 | 173 |
| 2 | 63.5 | 136 | 88.5 | 173 |
| 21/2 | 76.2 | 166.5 | 117 | 232 |
| 3 | 88.9 | 199 | 125 | 247 |
| 4 | 101.6 | 260 | 158 | 328 |
| 4 | 101.6 | 260 | 158 | 328 |
| 5 | 125 | / | / | / |
| 5 | 135 | / | / | / |
Сапаны тексеру
1. Шикізатты тексеру
Химиялық құрамы мен механикалық қасиетін сынау тот баспайтын болаттан жасалған шикізатта жүзеге асырылады стандартқа сәйкес коррозияға төзімділік және қысымға төзімділік.
2. Дәнекерлеудің соңы өлшемді тексеру
Кепілдік беру үшін дәнекерлеу тігісінің қабырғасының қалыңдығын, қиғаш өлшемдерін, коаксиалдылықты және жалпы төзімділікті қатаң тексеру жердегі құбырлармен дәл және сенімді дәнекерлеуді сәйкестендіру.
3. Гидростатикалық және тығыздауыш сынағы
Әрбір клапан қысымға төзімділігін тексеру үшін номиналды қысым астында қабықтың гидростатикалық сынағы мен орындық тығыздағыш сынағынан өтеді және ықтимал жасырын тәуекелдерді жоя отырып, нөлдік ағу өнімділігі.
4. Дайын өнімді соңғы тексеру
Қаптаманың ақаусыз жеткізілуін қамтамасыз ету үшін қаптама алдында сыртқы түрін, тазалығын және құрастыру тұтастығын толық тексеру. әрбір клапан.
Қаптама
Тот баспайтын болаттан жасалған ұштары бар барлық 3PC шарикті клапандар қауіпсіз халықаралық ұзақ қашықтыққа арналған стандартталған экспорттық екі қабатты қаптаманы қабылдайды. тасымалдау. Әрбір клапан болдырмау үшін соққыға төзімді төсемі бар қалыңдатылған гофрленген картонға жеке оралған сызаттар мен соқтығыстардың зақымдануы. Сыртқы жөнелту пакеті тамаша қысумен берік фанера қораптарын пайдаланады, құлау мен ылғалға төзімділік, тұтас жаһандық жеткізу үшін теңіз және құрлық жүктеріне толығымен бейімделеді.
Сұрау жіберу
Байланыс ақпараты
-
Мекенжай
Цзиньхай 3-ЖОЛЫ, ЮНСИН ШОБ АУДАНЫ, ЛОНГВАН АУДАНЫ, ВЕНЧОУ ҚАЛАСЫ, Чжэцзян провинциясы, ҚЫТАЙ
-
Тел
-
Электрондық пошта
Өнімнің техникалық сипаттамалары, жұмыс жағдайлары, қосылу стандарттары, қысым талаптары немесе сызбалар бойынша біздің командаға хабарласыңыз. Біз жобаның қажеттіліктеріне сәйкес клапан бойынша ұсыныстарды, теңшеу опцияларын, бағаны және техникалық қолдауды қамтамасыз етеміз.
