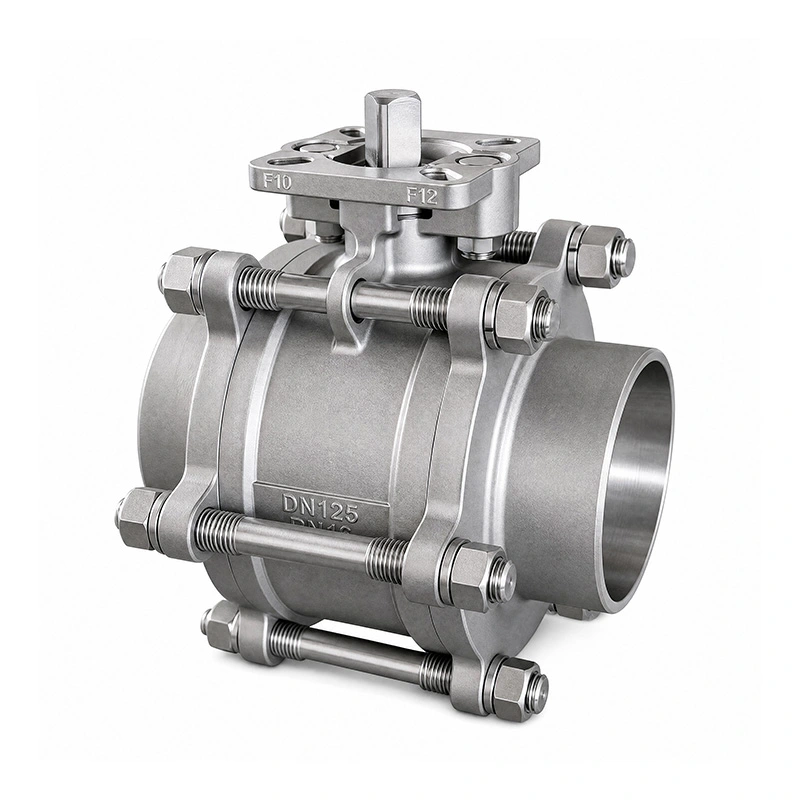

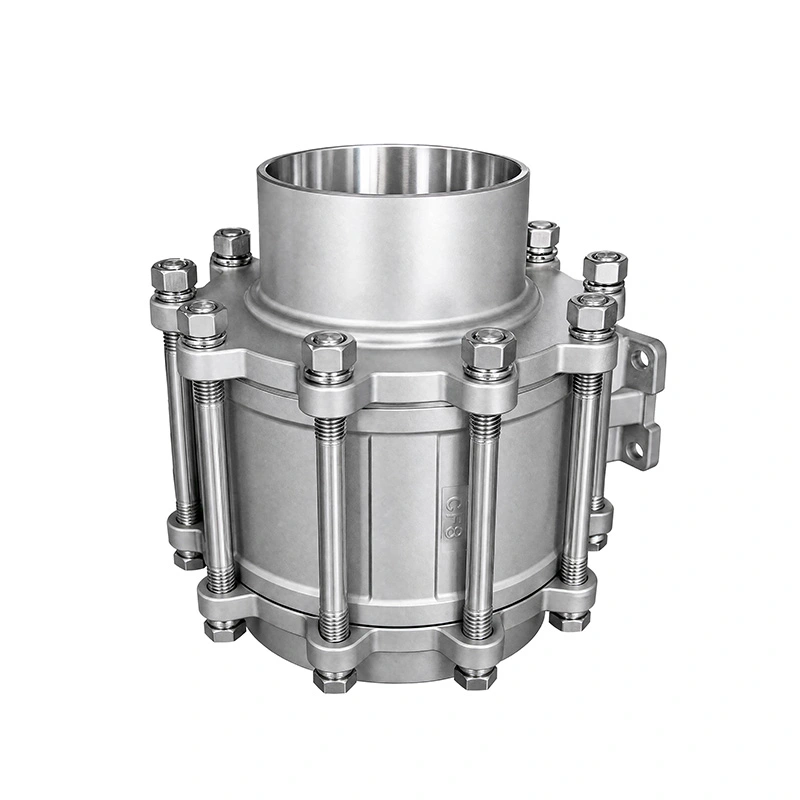

3PC Түйінді дәнекерленген ұштары тот баспайтын болаттан жасалған шарикті клапанның ұзартылған өзегі

3PC түйіспелі дәнекерленген ұштары тот баспайтын болаттан жасалған шарикті клапанның ұзартылған өзегі құбырды тұрақты қосу үшін түйіспелі дәнекерленген ұштарды және клапанның жұмыс нүктесін құбырдан алыс орналастыруды қажет ететін қолданбаларға арналған ұзартылған өзекпен қамтамасыз етеді. Үш бөліктен тұратын корпус техникалық қызмет көрсету үшін ішкі компоненттерге қол жеткізуге мүмкіндік береді, ал ISO 5211 орнату алаңы пневматикалық немесе электрлік жетектерді тікелей орнатуды қолдайды.

Негізгі өлшемдер

Өнім ерекшеліктері

1. Түйінді дәнекерленген құбырды қосу

Клапан ASME B16.25 стандартына сәйкес жасалған түйіспелі дәнекерленген ұштарды пайдаланады. Клапанды тікелей құбырға дәнекерлеу бұрандалы немесе фланецті қосылыстарсыз бекітілген қосылымды қамтамасыз етеді, бұл конфигурацияны тұрақты өнеркәсіптік құбыр қондырғыларына жарамды етеді.

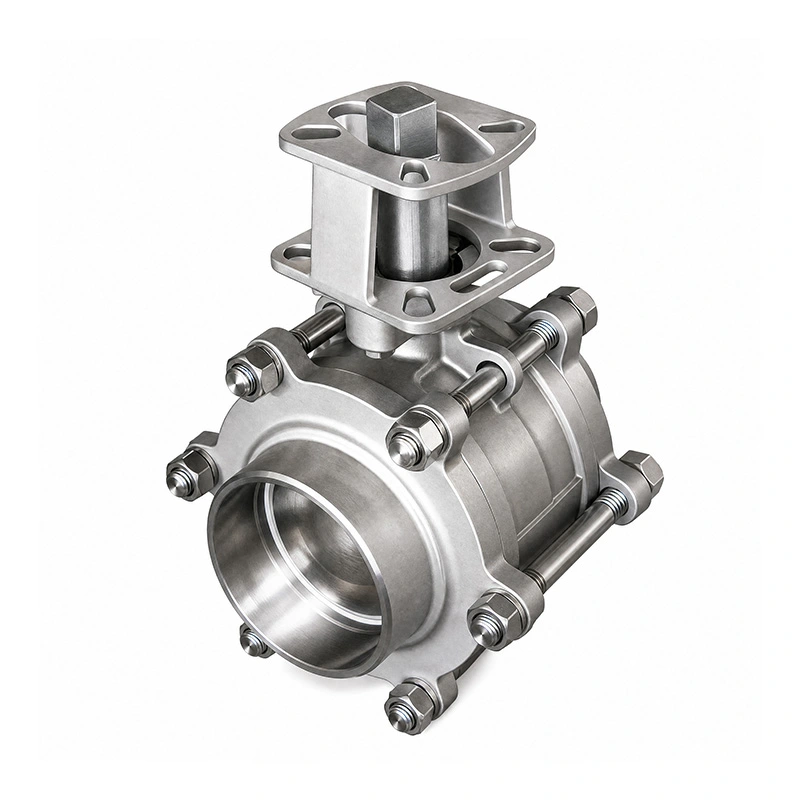

2. Кеңейтілген дің конфигурациясы

Ұзартылған өзек тұтқа немесе жетек пен құбыр арасындағы қосымша жұмыс саңылауын қамтамасыз етеді. Бұл оқшаулау, құбырдың орналасуы немесе орнату шарттары стандартты клапан діңіне қол жеткізуді шектейтін жағдайларда пайдалы.

3. Техникалық қызмет көрсетуге арналған үш бөлікті корпус

Үш бөліктен тұратын конструкция тексеру немесе ауыстыру қажет болған кезде ішкі клапанның құрамдас бөліктеріне қол жеткізуді қамтамасыз етеді. Орындық пен тығыздағыш бөлшектерге клапанның толық жинағын ауыстырмай-ақ қызмет көрсетуге болады.

4. Тот баспайтын болаттан жасалған клапанның құрылысы

Тот баспайтын болаттан жасалған шарикті клапанның ұзартылған ұштары корпус үшін ASTM A351 CF8M (316) және шар мен өзек үшін ASTM A182 F316 пайдаланады. RPTFE орны -25℃ мен 150℃ аралығындағы температура диапазоны үшін көрсетілген.

Жетектерді орнату

Клапан тікелей жетекті орнатуға арналған ISO 5211 орнату алаңымен жабдықталған. Пневматикалық немесе электрлік жетектерді клапан өлшеміне, жұмыс моментіне және басқару талаптарына сәйкес таңдауға болады. Үйлесімділікті қамтамасыз ету үшін тапсырыс беру алдында жетекті орнату интерфейсін тексеру керек.

Стандарттар және инспекция

Дизайн және өндіріс ASME B16.25 негізіндегі түйіспелі дәнекерленген ұштары бар ASME B16.34 сәйкес келеді. Клапандарды сынау және тексеру API 598 сәйкес жүзеге асырылады. Қысым-температура көрсеткіштері де ASME B16.34-ке сілтеме жасайды.

Өндірістік инспекция материалды тексеруді, қысымды сынауды, тығыздағышты тексеруді және клапанның дайын тексерулерін қамтиды. Материалды сынау есептері мен қолданылатын өнім құжаттамасы клапан конфигурациясы мен тапсырыс талаптарына сәйкес берілуі мүмкін.

Қолданбалар

3PC түйіспелі дәнекерленген ұштары тот баспайтын болаттан жасалған шарикті клапанның ұзартылған өзегі тұрақты дәнекерленген қосылымды және қол жетімді клапан жұмысын қажет ететін өнеркәсіптік құбыр жүйелеріне арналған. Типтік қолданбаларға химиялық өңдеу, мұнай-химия жүйелері, фармацевтикалық жабдықтар, тамақ өнімдері мен сусындарды өңдеу, электр энергиясын өндіру және суды тазарту жатады.

Таңдау алдында құбыр ортасын, қысымды, температураны, құбыр өлшемін, дәнекерлеу сипаттамасын және қол жетімді орнату орнын растаңыз. Сондай-ақ клапан материалдары мен орындық конфигурациясының қызмет көрсету ортасымен үйлесімділігін тексеру керек.

Жиі қойылатын сұрақтар

1. 3PC түйіспелі дәнекерленген ұштары тот баспайтын болаттан жасалған шарикті клапанның ұзартылған өзегінің негізгі қолданбалары қандай?

Ол дәнекерленген қосылым және кеңейтілген клапанға қол жеткізу қажет болатын өнеркәсіптік құбыр жүйелерінде қолданылады. Қолданбаларға химиялық, мұнай-химия, фармацевтика, тамақ және сусындар, қуат және суды тазарту жүйелері жатады.

2. Түйіспелі дәнекерленген ұштарға қандай стандарт қолданылады?

Түйіспен дәнекерленген ұштар ASME B16.25 сәйкес көрсетілген. Орнату алдында дәнекерлеу спецификациясын құбырдың дизайнымен салыстыру керек.

3. Жетекті тікелей орнатуға болады ма?

Иә. Клапанның пневматикалық немесе электрлік жетекті орнатуға арналған ISO 5211 орнату алаңы бар. Жетектерді таңдау клапан өлшеміне, жұмыс моментіне және басқару талаптарына негізделуі керек.

4. Стандартты конфигурацияда қандай материалдар қолданылады?

Корпус ASTM A351 CF8M (316), ал доп пен өзек ASTM A182 F316. Стандартты орын RPTFE (PTFE+15%fv). Басқа материалдар сұраныс бойынша қол жетімді.

5. Максималды қысым мен температура диапазоны қандай?

Көрсетілген максималды қысым 285PSI, температура диапазоны -25℃ мен 150℃. Нақты жұмыс шектері клапан өлшеміне, орташа және қолданылатын қысым-температура көрсеткіштеріне сәйкес расталуы керек.

6. Клапанды теңшеуге бола ма?

Иә. Басқа материалдар мен құрамдас конфигурациялар қажетті ортаға, қысымға, температураға және орнату шарттарына сәйкес жеткізілуі мүмкін.
