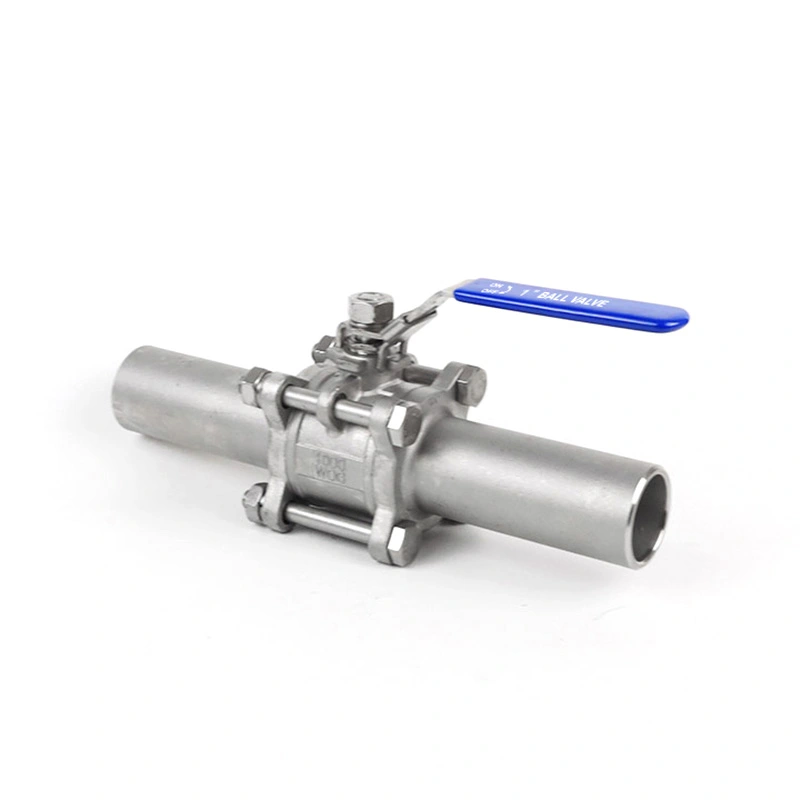

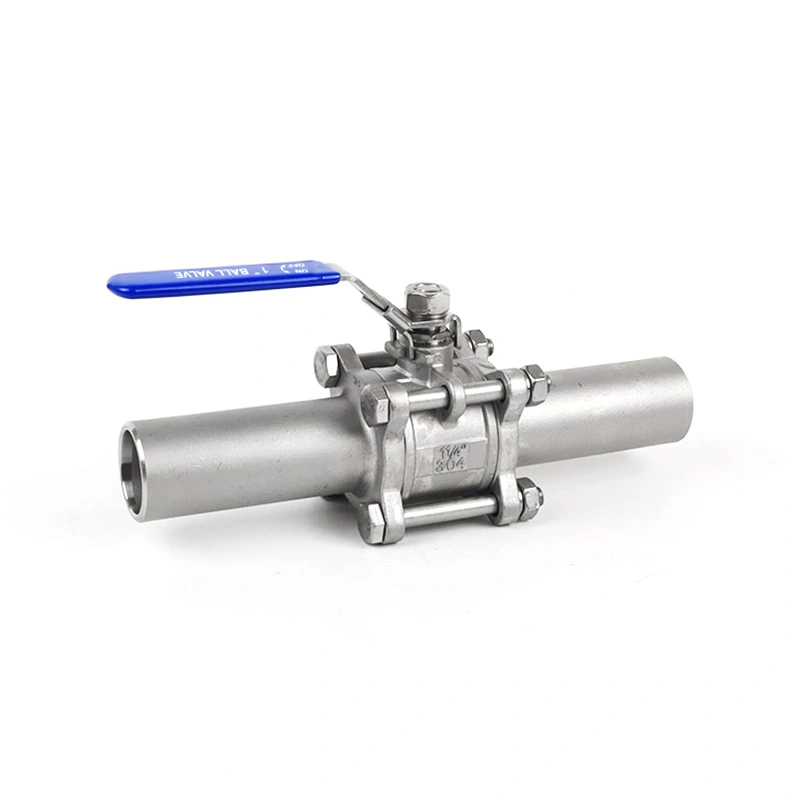

3PC шарикті клапанның дәнекерлеуі ұзартылған

3PC шар клапаны кеңейтілген дәнекерлеу клапан арасындағы қосымша дәнекерлеу ұзындығын қамтамасыз ету үшін ұзартылған түйіспелі дәнекерлеу ұштарын пайдаланады. корпус және құбыр. Ұзартылған ұштары оқшауланған құбырлар, жерленген қондырғылар және құбырлардың орналасулары үшін пайдалы қосымша дәнекерлеу қашықтығы қажет болған жерде. Үш бөліктен тұратын корпус сонымен қатар ішкі компоненттерге қол жеткізуді қамтамасыз етеді құбырды оқшаулағаннан кейін тексеру және ауыстыру.

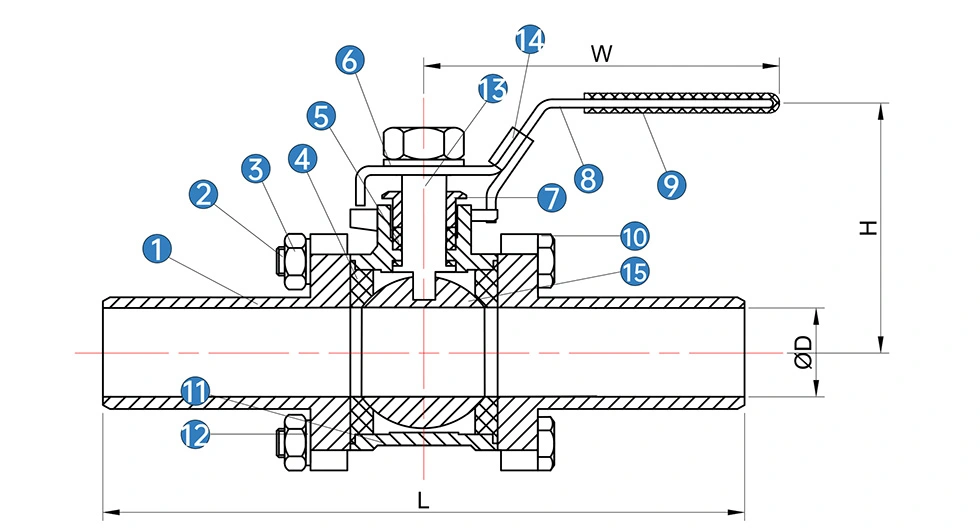

Негізгі өлшемдер

* N: ANSI B 2.1 NPT сәйкес жіп ұштары
* B: BS21 BSP сәйкес жіп аяқталады

Өнім ерекшеліктері

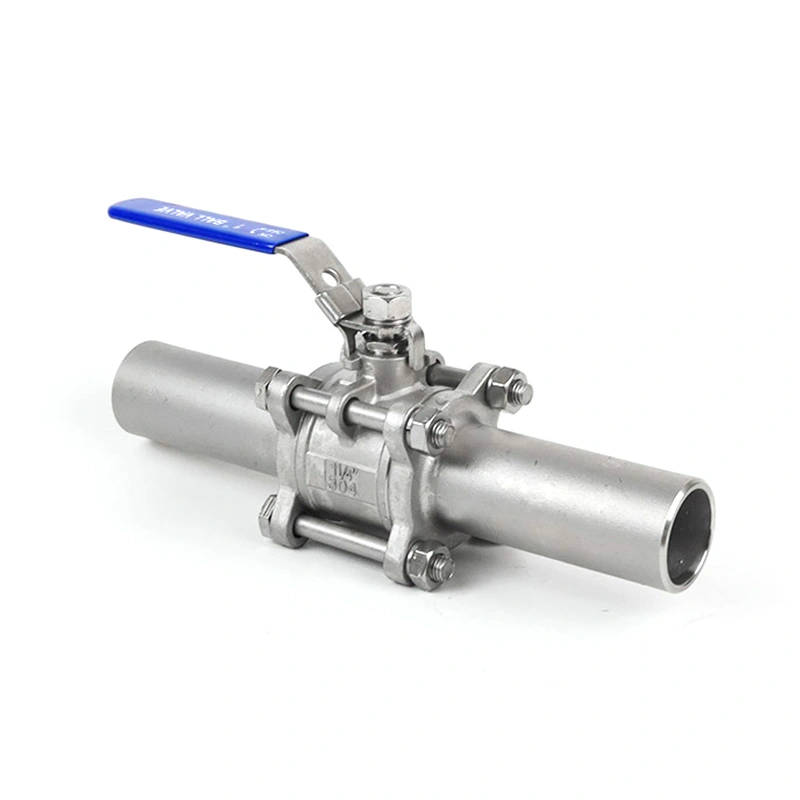

1. Ұзартылған дәнекерлеу ұштары

Ұзартылған дәнекерлеу ұштары құбырларды дәнекерлеуге қосымша орын береді және дәнекерлеу жұмыстарын негізгіден алшақ ұстауға көмектеседі клапанның корпусы. Бұл конфигурация клапанның орналасуы қажет оқшауланған немесе көмілген құбырлар үшін пайдалы оқшаулаудың сыртында немесе қол жетімді жерде.

2. Үш бөлікті құрылыс

Бөлінген корпус клапанды тексеру және техникалық қызмет көрсету үшін ашуға мүмкіндік береді. Орындар, тығыздағыштар және басқа ішкі ауыстыру қажет болғанда компоненттерге қол жеткізуге болады, бұл клапан жинағын толық ауыстыру қажеттілігін азайтады.

3. 316 Тот баспайтын болаттан жасалған материалдар

3PC шар клапаны кеңейтілген дәнекерлеу құрылғысы корпус үшін ASTM A351 CF8M (316) және шар мен өзек үшін ASTM A182 F316 пайдаланады. Стандартты орын RPTFE (PTFE+15%fv). Басқа материал комбинациялары талапқа сай жеткізілуі мүмкін қызмет көрсету шарттары.

4. Түйінді дәнекерлеу қосылымы

Дәнекерлеу ұштары ASME B16.25 талаптарына сәйкес келеді. Түйіспен дәнекерленген қосылым клапан арасындағы тұрақты қосылыстарды қамтамасыз етеді және құбырды, дәнекерлеу процедурасы мен құбырды дайындаудың қолданыстағы құбыр спецификациясымен анықталады.

Дәнекерлеу және орнату

Дәнекерлеу алдында құбыр өлшемін, дәнекерлеу ұшының өлшемдерін, қиғаштың күйін және туралануын тексеріңіз. Құбыр болуы керек орнату кезінде клапанға шамадан тыс жүктемені болдырмау үшін тиісті түрде қолдау көрсетіледі. Дәнекерлеу процедуралары да сақталуы керек қолданылатын жобаның спецификациясы.

Ұзартылған ұштары дәнекерлеу аймағы мен клапанның ішкі бөліктері арасындағы қосымша қашықтықты қамтамасыз етеді. Сәйкес дәнекерлеу және Орындықты, тығыздағыштарды және басқа да ыстыққа сезімтал компоненттерді қорғау үшін жылуды бақылау процедуралары әлі де сақталуы керек.

Материалдар және пайдалану шарттары

Клапан -25℃-ден 150℃-қа дейінгі температура диапазоны және тізімде көрсетілген 285PSI максималды қысымы үшін көрсетілген. шарттар. Нақты жұмыс шектері клапан өлшеміне, ортаға, температураға және температураға сәйкес расталуы керек қолданылатын қысым-температура рейтингі.

Тот баспайтын болаттан жасалған корпус, F316 шары және F316 өзегі үйлесімді өнеркәсіптік тасымалдағыштарға арналған. Орын және тығыздау тапсырыс беру алдында материалды таңдау нақты сұйықтық, температура және қысыммен тексерілуі керек.

Сапаны тексеру

Материалды тексеру

Материалды сәйкестендіру және тиісті тексеру жазбалары тапсырыс талаптарына сәйкес берілуі мүмкін. Материал қолданылатын клапан конфигурациялары үшін сынақ есептері қолжетімді.

Өлшемді тексеру

Клапан өлшемдері мен дәнекерлеу ұштарының ерекшеліктері көрсетілген өнімнің сызбалары мен талаптарымен сәйкес тексеріледі. Тексеру дәнекерлеу ұшының ұзындығын, өлшемдерін және жалпы құрастыру жағдайын қамтуы мүмкін.

Қысым және тығыздау сынақтары

Клапандарды сынау және тексеру API 598 талаптарына сәйкес келеді. Тексеру үшін қысым мен тығыздау сынақтары орындалады тиеу алдында клапанның корпусы мен орындық тығыздауының өнімділігі.

Аяқталған клапан тексеру

Қорытынды тексеру клапанның сыртқы түрін, құрастыруды, дәнекерлеу ұштарын қорғауды және жұмыс жағдайын қамтиды. Қажетті өнім құжаттар тапсырыс бойынша дайындалуы мүмкін.

Қолданбалар

3PC шарикті клапанның кеңейтілген дәнекерлеуі дәнекерленген қосылым және қосымша дәнекерлеу бар өнеркәсіптік құбырлар үшін жарамды. қашықтық қажет. Типтік қолданбаларға мұнай-химиялық өңдеу, мұнай және газ жүйелері, жылу энергиясы, суды тазарту және жалпы өндірістік сұйықтықты бақылау.

Ұзартылған конфигурация әсіресе құбырларды оқшаулауда, жер асты орнатуда немесе учаскеде пайдалы орналасу клапан корпусының айналасындағы бос орынды шектейді. Қолданбаның жарамдылығы мыналарға негізделуі керек орта, қысым, температура және құбыр спецификациясы.

Қаптама

Клапандар гофрленген картондар мен фанер қаптамалары арқылы экспорттық тасымалдау үшін оралған. Дәнекерлеу ұштары өңдеу кезінде қиғаш және қосылатын беттердің зақымдалу қаупін азайту үшін орау кезінде қорғалған және жөнелту.

Жиі қойылатын сұрақтар

1. 3PC шарикті клапанның ұзартылған дәнекерленген тігісіндегі ұзартылған дәнекерлеу ұштарының мақсаты қандай?

Ұзартылған дәнекерлеу ұштары клапан корпусы мен құбыр арасындағы қосымша дәнекерлеу қашықтығын қамтамасыз етеді. Олар үшін пайдалы оқшауланған құбырлар, көмілген қондырғылар және дәнекерлеу алаңын алысырақ орналастыру қажет басқа схемалар клапанның корпусынан.

2. Клапан үшін қандай материал қолданылады?

Стандартты корпус материалы ASTM A351 CF8M (316) болып табылады, ASTM A182 F316 доп пен өзек үшін пайдаланылады. Орын RPTFE (PTFE+15%fv). Басқа материалдар сұраныс бойынша қол жетімді.

3. Түйінді дәнекерлеу ұштарына қандай стандарт қолданылады?

Түйінді дәнекерлеу ұштары ASME B16.25 сәйкес көрсетілген. Ақырғы дәнекерлеу процедурасы сәйкес болуы керек құбыр немесе жобаның спецификациясы.

4. Орнатқаннан кейін клапанға қызмет көрсетуге бола ма?

Иә. Үш бөліктен тұратын корпус тексеру және ауыстыру үшін ішкі компоненттерге қол жеткізуді қамтамасыз етеді. Құбыр болуы керек клапанға техникалық қызмет көрсету алдында оқшаулану және қысымды төмендету керек.

5. Қысым мен температураның шектері қандай?

Көрсетілген максималды қысым 285PSI, ал температура диапазоны -25 ℃ - 150 ℃. Нақты рұқсат етілген жұмыс жағдайлар клапан өлшеміне, ортаға және қолданылатын қысым-температура рейтингіне байланысты.

6. Қандай құжаттарды ұсынуға болады?

Клапанға сәйкес материалды сынау есептері және тиісті тексеру немесе өнім құжаттамасы берілуі мүмкін конфигурация және тапсырыс талаптары.
