Құлыптау құрылғысы бар 1PC көміртекті болаттан жасалған шарикті клапан

Қытайдағы өндіруші және жеткізуші ретінде, Шантай клапанының құлыптау құрылғысы бар 1ДК көміртекті болат шарикті клапаны өнеркәсіптік құбыр жүйелерінде сенімді қосу/өшіруді басқаруға арналған. Шағын 1 дана көміртекті болаттан жасалған корпус, дәл өңделген шар, берік тығыздағыш орындықтар және құлыпталатын тұтқасы бар бұл клапан рұқсатсыз немесе кездейсоқ жұмысты болдырмауға көмектесе отырып, қауіпсіз өшіру өнімділігін қамтамасыз етеді.

Сұрау жіберу

Өнім Сипаттамасы

Құлыптау құрылғысы бар 1PC көміртекті болаттан жасалған шарикті клапан күшті дене құрылымын практикалық құлыптау механизмімен біріктіреді, операторларға ағынды тұрақты бақылауға және дұрыс жұмыс істемеу қаупін азайтуға көмектесу.

Көп бөлікті клапан құрылымдарымен салыстырғанда, 1 бөліктен тұратын корпус дизайны ықшам профильді және аз әлеуетті ұсынады сыртқы ағып кету нүктелері. Көміртекті болаттан жасалған конструкция тамаша механикалық беріктік пен үнемділікті қамтамасыз етеді, бұл клапанды тот баспайтын болат қажет етпейтін жалпы өнеркәсіптік қолданбаларға жарамды етеді.

Өнімнің жұмыс істеу принципі

Клапан медиа ағынын басқару үшін ширек айналымды шар механизмін пайдаланады.

Тұтқаны құбырға параллель бұрған кезде, шардың тесігі ағын жолына сәйкес келеді, бұл өтетін орта. Тұтқаны 90 градусқа бұрған кезде, доп ағын бағытына перпендикуляр болады, өтуді блоктау және ағынды жабу.

Өнім параметрлері

Негізгі өлшемдер	1/4" - 2"	Қысым класы	CL150
Стандартты жіп	NPT, BSP	MAX қысым	285PSI
Дизайн және өндіріс стандарттары	ASME B16.34	Тестілеу және тексеру	API598
Арнайы дизайн	Құлыптау құрылғысы, үрлеуге қарсы өзек	Қысым-температура көрсеткіштері	ASME B16.34
Порт түрі	Қысқартылған порт	Температура диапазоны	-25℃~150℃
Дене материалы	Көміртекті болат	Шар материалы	SS 304
Дің материалы	SS 304	Орындық материал	RPTFE(PTFE+15%fv)
Параметрлер	Басқа материалдар сұраныс бойынша қол жетімді.

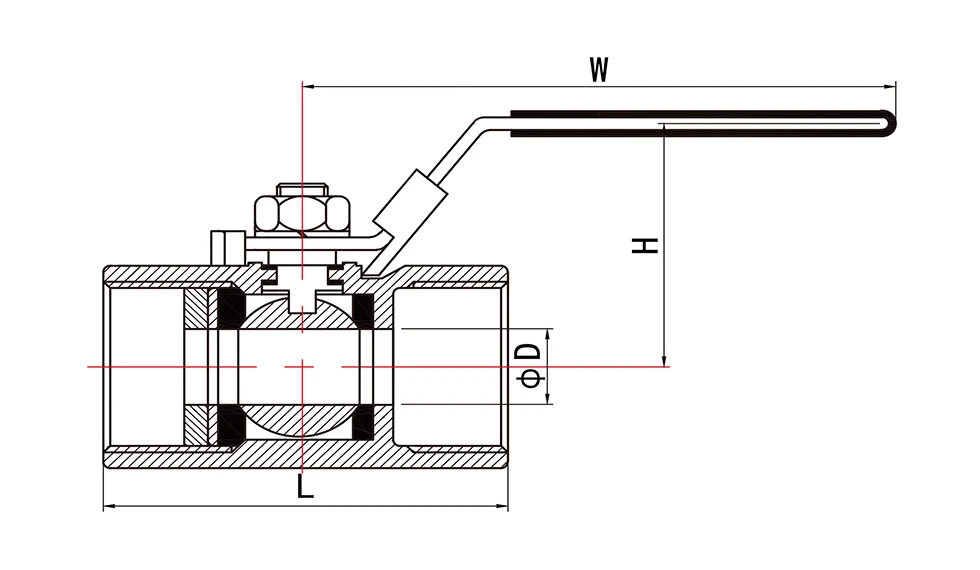

1PC Carbon Steel Ball Valve with Locking Device

Өлшем	Өлшемдері (мм)
Өлшем	D	W	H	L(+-2)
1/4"	4.6	74	30	40
3/8"	6.8	85	33	45
1/2"	9.2	88	43	55
3/4"	10	89	46	59
1"	15	107	52	71
11/4"	20	124	55	77
11/2"	25	137	66	84
2"	32	137	72	98

Kv VALUESperdida de carga de 1 бар.клапан арқылы.

Кв = 1 бар қысымның төмендеуін тудыратын сағатына текше метрдегі су ағынының жылдамдығы.

1/4"	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
3.5	4	5	13	28	40	78	109

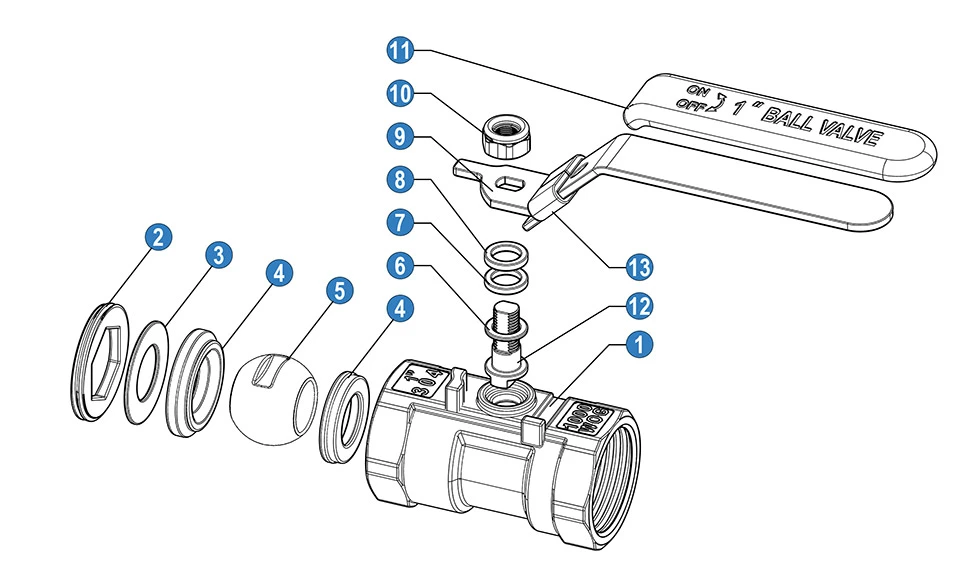

1PC Carbon Steel Ball Valve with Locking Device

Жоқ	Деноминация / Атауы	*Материал(N/B)**
1	Дене	Көміртекті болат
2	Қақпақ	Көміртекті болат
3	Кір жуғыш	SS 316	SS 304	SS201
4	Допқа арналған орындық	PTFE
5	Доп	SS 316	SS 304	SS201
6	Үйкеліс сақинасы	PTFE
7	Сабақты орау	PTFE
8	Бағаналы сақина	PTFE
9	Тұтқаны	SS201
10	Жаңғақ	SS201
11	Тұтқаны жең	ПВХ
12	дің	SS 316	SS 304	SS201
13	Құлыптау құрылғысы	SS201

* N: ANSI B 2.1 NPT сәйкес жіп ұштары
* B: BS21 BSP сәйкес жіп аяқталады

Артықшылықтары

1 дана корпус дизайны

Дененің аз буындары бар ықшам құрылым, ықтимал ағып кету нүктелерін азайтуға көмектеседі.

Көміртекті болаттың беріктігі

Өнеркәсіптік құбырларды қолдану үшін күшті механикалық өнімділікті қамтамасыз етеді.

Қауіпсіздікті басқаруға арналған құлыпталатын тұтқа

Қауіпсіз техникалық қызмет көрсету процедураларын қолдайды.

Сенімді өшіру өнімділігі

Дәл доп пен тығыздағыш орындықтар дұрыс таңдалған және орнатылған кезде тығыздауыштың тұрақты жұмысын қамтамасыз етеді.

Жылдам ширек айналым операциясы

90 градустық қарапайым операция жылдам ашуға және жабуға мүмкіндік береді.

Тот баспайтын болаттан жасалған үнемді балама

Жоғары беріктік пен үнемді шығындар қажет болатын коррозияға ұшырамайтын орталар үшін өте қолайлы.

Бірнеше конфигурация опциялары

Әртүрлі өлшемдермен, соңғы қосылымдармен, қысым көрсеткіштерімен, тығыздағыш материалдармен және бетті өңдеумен қол жетімді қолданба қажеттіліктеріне сәйкес.

Таңдау бойынша ұсыныстар

Құлыптау құрылғысы бар 1 PC көміртекті болаттан жасалған шарикті клапанды таңдағанда, келесі тармақтарды ескеріңіз:

Орташа үйлесімділік

Клапан материалы мен тығыздағыш материалдың су, мұнай, газ немесе сияқты сұйықтыққа жарамдылығын растаңыз қысылған ауа.

Қысым рейтингі

Клапанды нақты жұмыс қысымы мен жүйе қысымының сыныбына сәйкес таңдаңыз.

Жұмыс температурасы

Жұмыс температурасының диапазонына қарай қолайлы орындық пен тығыздағыш материалдарын таңдаңыз.

Клапан өлшемі

Тиісті ағын өткізу қабілетін қамтамасыз ету үшін клапан өлшемін құбыр диаметрімен сәйкестендіріңіз.

Соңғы қосылым түрі

Құбырдың дизайнына сәйкес бұрандалы, фланецті, дәнекерленген немесе теңшелген қосылым түрлерін таңдаңыз.

Порт түрі

Қысымның төмендеуі қажет болғанда толық порт ұсынылады. Шағын орнату үшін қысқартылған портты таңдауға болады және шығындар тиімділігі.

Құлыптау талабы

Клапанды ашық күйде, жабық күйде немесе екеуінде де құлыптау қажет пе екенін растаңыз.

Беттік қорғаныс

Сыртқы немесе ылғалды орта үшін қолайлы жабын немесе коррозияға қарсы өңдеу ұсынылады.

Өнімді салыстыру

Сапаны тексеру процесі

Біздің сапаны тексеру үдерісіміз тұрақты өнімділік пен сенімді жеткізуді қамтамасыз етуге арналған.

Шикізат инспекциясы

Материалдың сапасы, сыртқы түрі және сертификаттары өндіріс алдында тексеріледі.

Өлшемді тексеру

Негізгі өлшемдер өңдеу кезінде және өңдеуден кейін өлшенеді.

Құрамдас бөлікті тексеру

Шар, өзек, отырғыштар, тығыздағыштар және құлыптау бөліктері құрастыру алдында тексеріледі.

Құрастыруды тексеру

Клапан техникалық талаптарға сәйкес құрастырылған, тұтқаның жұмысы тексеріледі.

Қысымды сынау

Қабық сынағы және орындық ағып кету сынағы қолданыстағы стандарттарға немесе тұтынушы талаптарына сәйкес орындалады.

Құлыптау функциясын тексеру

Құлыптау құрылғысы біркелкі жұмыс істеуі мен қауіпсіз орналасуын қамтамасыз ету үшін тексеріледі.

Беттік және таңбалауды тексеру

Қаптау, бетті өңдеу, өнімнің таңбалауы және атау тақтасының мәліметтері тексеріледі.

Қорытынды тексеру және қаптаманы тексеру

Әрбір клапан тапсырыс талаптарына сәйкес келетініне көз жеткізу үшін орау алдында тексеріледі.

Неліктен бізді таңдау керек

- Өнеркәсіптік клапан өнімдеріне тәжірибелі жеткізуші
- Материалды тексеруден соңғы сынаққа дейін тұрақты сапаны бақылау
- Өлшемге, қысымға, қосылымға, тығыздағыш материалға және бетті өңдеуге арналған икемді теңшеу
- OEM брендін, теңшелген қаптаманы және жобалық тапсырыстарды қолдау
- Баға ұсыныстарына, техникалық растауға және сатудан кейінгі қолдауға жылдам жауап беру
- Экспортқа дайын қаптама және құжаттама сұраныс бойынша қол жетімді

Жиі қойылатын сұрақтар

1-сұрақ: 1 дана шарикті клапан дегеніміз не?

1 дана шарикті клапан бір бөліктен тұратын ықшам дене құрылымын пайдаланады. Оның көп бөлікті конструкцияларға қарағанда дене буындары аз, ықтимал сыртқы ағып кету нүктелерін азайтуға көмектеседі.

2-сұрақ: Құлыптау құрылғысының мақсаты қандай?

Құлыптау құрылғысы тұтқаны ашық немесе жабық күйде құлыппен бекітуге мүмкіндік береді, бұл алдын алуға көмектеседі кездейсоқ операция.

3-сұрақ: Бұл клапанды қандай медиа үшін пайдалануға болады?

Ол әдетте су, мұнай, газ, сығылған ауа және басқа коррозияға ұшырамайтын сұйықтықтар сияқты үйлесімді медиа үшін қолданылады. үшін тот баспайтын болат немесе арнайы материалдар ұсынылуы мүмкін.

4-сұрақ: Клапанды ашық және жабық күйде құлыптауға бола ма?

Тұтқаны және құлыптау тақтасының дизайнына байланысты клапанды қажетті күйде құлыптау үшін конфигурациялауға болады. Тапсырыс бермес бұрын құлыптау талаптарын растаңыз.

5-сұрақ: Қандай қосылым түрлері бар?

Жалпы опциялар клапанның дизайнына байланысты бұрандалы, фланецті, дәнекерленген немесе теңшелген қосылымдарды қамтиды қолданба.

6-сұрақ: Көміртекті болат сыртқы пайдалануға жарамды ма?

Көміртекті болатты дұрыс жабу немесе коррозияға қарсы өңдеу арқылы ашық ауада пайдалануға болады. Жоғары коррозияға арналған ортада қосымша қорғаныс немесе тот баспайтын болат қажет болуы мүмкін.

7-сұрақ: Баға ұсынысы үшін қандай ақпарат қажет?

Клапан өлшемін, қысым көрсеткішін, қосылым түрін, ортаны, жұмыс температурасын, санын және кез келген арнайы мәліметтерді көрсетіңіз талаптар.
