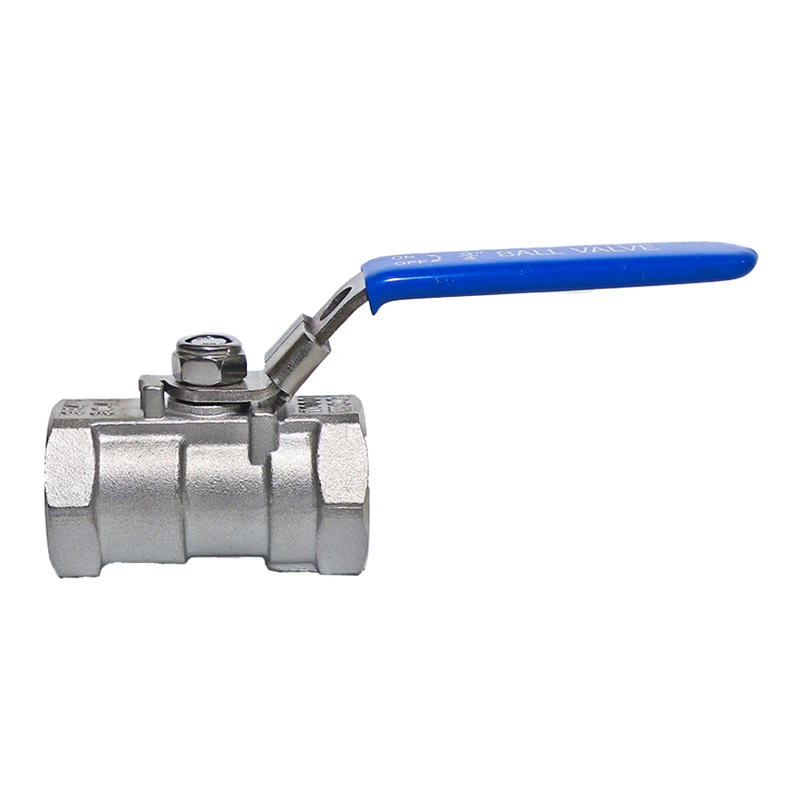

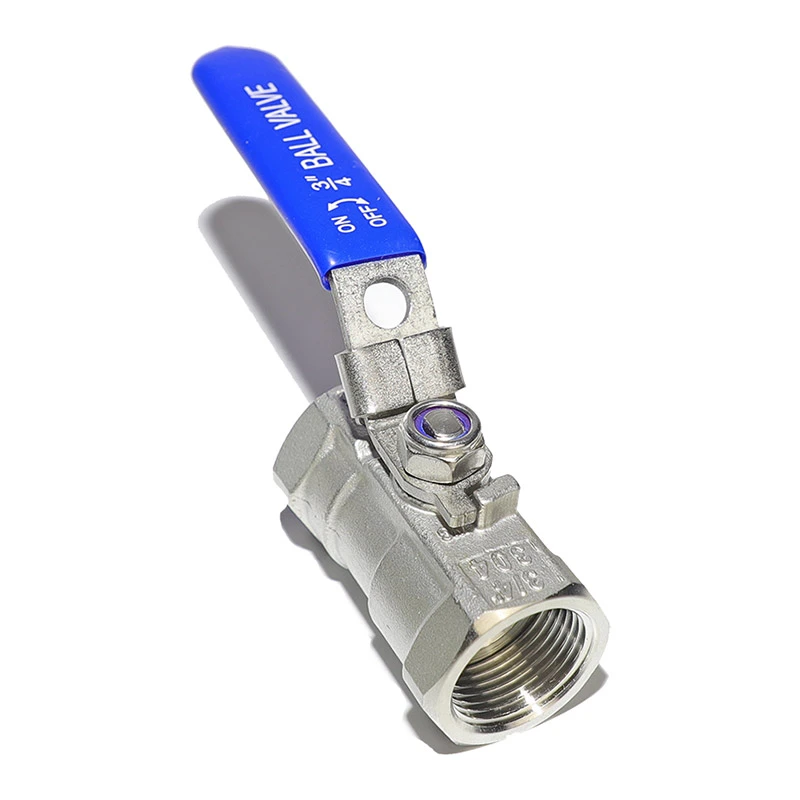

Құлыптау құрылғысы бар 1PC Тот баспайтын болаттан жасалған шарикті клапан
Кәсіби өндіруші ретінде, құлыптау құрылғысы бар Shangtai Valve 1PC баспайтын болаттан жасалған шарикті клапан кездейсоқ жұмысты болдырмау үшін үлкен құндылық пен құлыпталатын тұтқаны ұсынады. PTFE/RPTFE орындықтары бар 304/316 дәлдігімен құйылған, өңдеу, фармацевтика, химиялық, суды тазарту және өнеркәсіптік сұйықтық жүйелерінде жиі қолданылатын төмен және орташа қысым жүйелері үшін өте қолайлы.
Shangtai Valve компаниясының құлыптау құрылғысы бар 1PC баспайтын болаттан жасалған шарикті клапаны шетел нарықтарында жақсы қабылданады. негізінде а дәстүрлі бір бөлікті шар клапанының дизайны, бұл модельде біріктірілген құлыптау құрылғысы және үрлеуге төзімді өзек бар кездейсоқ жұмысты болдырмауға көмектесу және қауіпсіз, сенімдірек клапанды басқаруды қамтамасыз ету.
Клапанның корпусы қалыңдатылған тот баспайтын болаттан жасалған, сіз көруге болатын берік және берік құрылымды береді сезіну. Әрбір клапан таза, дәл жіптерді және тұрақты қосылым өнімділігін қамтамасыз ету үшін дәл өңделген, шамадан тыс немесе кішігірім жіптер сияқты мәселелерді болдырмау.
Сенімді сапаны қамтамасыз ету үшін біз жөнелту алдында бірнеше тексеру процедураларын қолданып, ақаулардың алдын алуға көмектесеміз өнімдерді тұтынушыларға жеткізу. Бұл тот баспайтын болаттан жасалған бір бөліктен тұратын құлыпталатын шарикті клапан - біздің зауыттың сенімді клапандарының бірі Кореяға, Жапонияға, Латын Америкасына және басқа нарықтарға кеңінен экспортталатын ODM өнімдері. үшін сенімді таңдау болып табылады сапа, қауіпсіздік және ұзақ мерзімді құнды іздейтін тұтынушылар.
Өнім параметрлері
| Негізгі өлшемдер: | 1/4" - 2" |
| Қысым класы: | CL150 |
| Жіп стандарты: | NPT, BSP |
| MAX қысым: | 285PSI |
| Дизайн және өндіріс стандарттары: | ASME B16.34 |
| Тестілеу және тексеру: | API598 |
| Арнайы дизайн: | Құлыптау құрылғысы, үрлеуге қарсы өзек |
| Қысым-температура көрсеткіштері: | ASME B16.34 |
| Порт түрі: | Қысқартылған порт |
| Температура диапазоны: | -25℃~150℃ |
| Дене материалы: | ASTM A351 CF8M（316） |
| Шар материалы: | ASTM A182 F316 |
| Түтік материалы: | ASTM A182 F316 |
| Орындық материал: | RPTFE(PTFE+15%fv) |
| Опциялар: | Басқа материалдар сұраныс бойынша қол жетімді. |

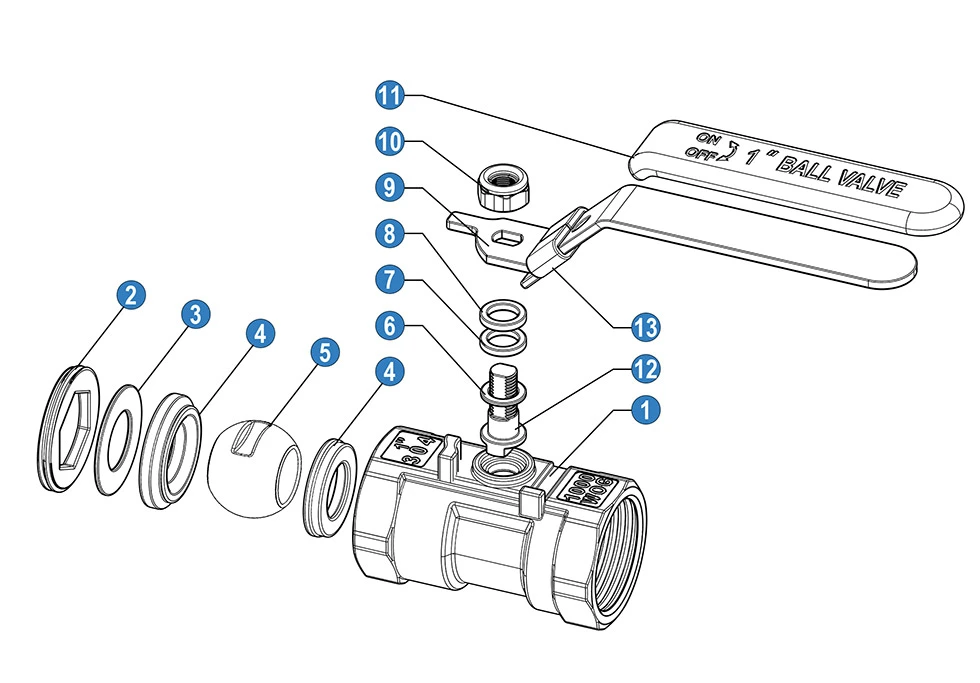

| Жоқ | Деноминация / Атауы | Материал(*N/B) | |
| 1 | Дене | SS 316 | SS 304 |
| 2 | Қақпақ | SS 316 | SS 304 |
| 3 | Кір жуғыш | SS 316 | SS 304 |
| 4 | Допқа арналған орындық | PTFE | PTFE |
| 5 | Доп | SS 316 | SS 304 |
| 6 | Үйкеліс сақинасы | PTFE | PTFE |
| 7 | Сабақты орау | PTFE | PTFE |
| 8 | Бағаналы сақина | SS 304 | SS 304 |
| 9 | Тұтқаны | SS | SS |
| 10 | Жаңғақ | SS 304 | SS 304 |
| 11 | Тұтқаны жең | ПВХ | ПВХ |
| 12 | дің | SS 316 | SS 304 |
| 13 | Құлыптау құрылғысы | SS 304 | SS 304 |
* N: ANSI B 2.1 NPT сәйкес жіп ұштары
* B: BS21 BSP сәйкес жіп аяқталады

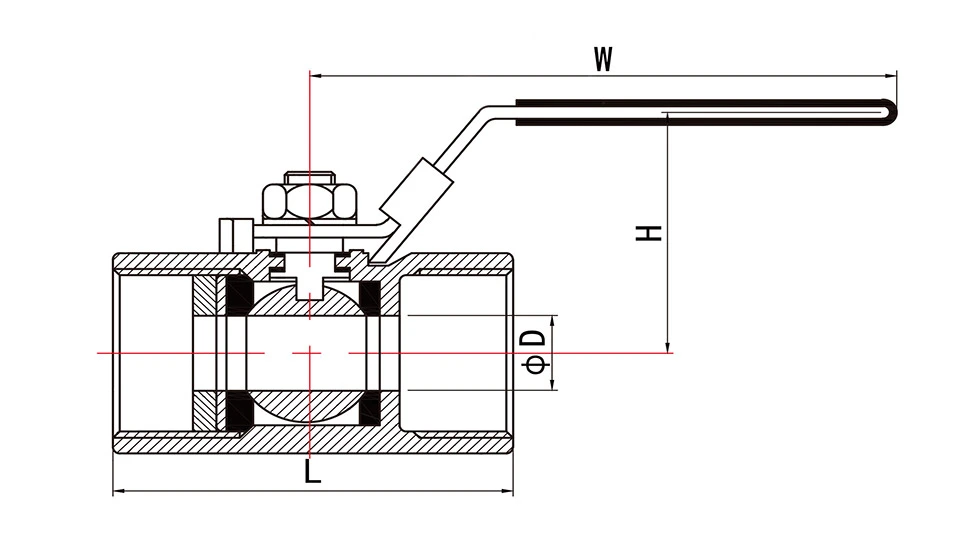

| Өлшем | Өлшемдері (мм) | |||
| D | W | H | L(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
Kv VALUE pérdida de carga de 1 бар.клапан арқылы.
Кв = 1 бар қысымның төмендеуін тудыратын сағатына текше метрдегі су ағынының жылдамдығы
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| 3.5 | 4 | 5 | 13 | 28 | 40 | 78 | 109 |
Негізгі мүмкіндіктер
Қауіпсіз жұмыс істеу үшін құлыпталатын тұтқа
Біріктірілген құлыптау құрылғысы клапанның рұқсатсыз реттелуін немесе кездейсоқ қозғалысын болдырмайды, жұмысты жақсартады. өндірістік ортадағы қауіпсіздік.
Тот баспайтын болаттан жасалған берік материал
304 немесе 316 тот баспайтын болаттан жасалған конструкциясы бар, тамаша коррозияға төзімді және қолайлы химиялық және ауыр жұмыс жағдайлары үшін өнімділік.
Шағын бір бөлікті дизайн
1PC құрылымы техникалық қызмет көрсету талаптарын төмендететін және қосылым нүктелері аз қарапайым конфигурацияны ұсынады сенімділігін арттыру.
Дәл өңделген қосылыстар
Жіпті дәл өңдеу NPT және BSP жіп стандарттарымен тұрақты орнатуды қолдайды, фитинг мәселелерін азайтады. жүйені біріктіру кезінде.
Сенімді тығыздау өнімділігі
PTFE және RPTFE орындық материалдары әртүрлі өнеркәсіптік сұйықтық астында біркелкі жұмыс пен сенімді тығыздауды қамтамасыз етеді қолданбалар.
Қолданбалы салалар
Тот баспайтын болаттан жасалған құлыпталатын шар клапаны келесі мақсаттарда кеңінен қолданылады:
Сұйықтықты химиялық бақылау
Тоттандырғыш сұйықтықтарды және өнеркәсіптік химиялық орталарды басқаруға, өшірудің сенімді өнімділігі бар жерлерде қолайлы қажет.
Фармацевтикалық өңдеу жүйелері
Гигиеналық және тұрақты сұйықтықты бақылауды қажет ететін тазарту жүйелері мен жабдықтарында қолданылады.
Суды тазарту жабдығы
Су тазарту құбырлары мен тірек жабдықтар үшін сенімді ағынды реттеуді қамтамасыз етеді.
Қысылған ауа жүйелері
Қауіпсіз оқшаулауды және оңай жұмыс істеуді қажет ететін өнеркәсіптік ауа құбырлары үшін қолайлы.
Өнеркәсіптік жабдықты интеграциялау
Машиналарды өндірушілер мен OEM жабдықтарын жеткізушілер үшін клапанның практикалық шешімі.
Неліктен Shangtai клапаны баспайтын болаттан жасалған шарикті клапанды таңдау керек?
- OEM теңшеу мүмкіндігі бар кәсіби тот баспайтын болаттан жасалған клапан өндірушісі
- Қиын қолданбалар үшін жоғары сапалы 304/316 баспайтын болаттан жасалған материалдар
- Жеткізу алдында қатаң тексеру процедуралары
- Халықаралық жіп стандарттары үшін тұрақты өңдеу дәлдігі
- Дистрибьюторлар мен өнеркәсіптік жобалар үшін икемді шешімдер
Жиі қойылатын сұрақтар
1. Құлыптау құрылғысы бар 1ДК тот баспайтын болаттан жасалған шарикті клапандағы құлыптау құрылғысының артықшылығы неде?
Құлыптау құрылғысы клапанның тұтқасын бекітілген күйде бекітуге көмектеседі, бұл кезде кездейсоқ жұмысты болдырмайды жабдыққа қызмет көрсету және өнеркәсіптік сұйықтықты бақылау. Ол сенімді қолданбалардағы жұмыс қауіпсіздігін жақсартады клапанның орналасуы қажет.
2. Бұл тот баспайтын болаттан жасалған шарикті клапан үшін қандай материалдар бар?
Бұл клапан әдетте 316 тот баспайтын болат сияқты тот баспайтын болаттан жасалған материалдардан жасалған, бұл тамаша өнімді ұсынады. коррозияға төзімділік және су, мұнай, газ, химиялық және басқа үйлесімді өндірістік орталарға төзімділік.
3. Қандай қосылым түрлері мен жіп стандарттарына қолдау көрсетіледі?
1PC тот баспайтын болаттан жасалған шарикті клапан NPT, BSPT және BSPP опцияларын қоса, жалпы бұрандалы қосылымдарды қолдайды. Арнайы жоба талаптарына сәйкес теңшелген ағын конфигурациялары да қамтамасыз етілуі мүмкін.
4. Бұл шар клапанын қайда қолдануға болады?
Шар клапанының бұл түрі әртүрлі өнеркәсіптік қолданбаларға, соның ішінде құбыр жүйелеріне, суға жарамды өңдеу, химиялық өңдеу, тамақ және сусындар жабдықтары және сұйықтықты басқарудың жалпы жүйелері.
5. Shangtai Valve теңшелген шарикті клапан шешімдерін қамтамасыз ете ме?
Иә. Shangtai Valve тұтынушы талаптарына, соның ішінде материалға негізделген OEM және теңшелген клапан шешімдерін ұсынады таңдау, қосу стандарттары, өлшемдер мен конструкцияны реттеу.
6. Бұл шарикті клапан үшін қандай сынақ стандарты қолданылады?
Әрбір клапан тығыздау жұмысын тексеру және қамтамасыз ету үшін API 598 талаптарына сәйкес тексеріледі және сыналады жөнелтуге дейін сенімді жұмыс.
