1PC Тот баспайтын болаттан жасалған тікелей орнату шарикті клапан
Shangtai Valve - жетектерді немесе басқа керек-жарақтарды қажет ететін қолданбаларға арналған 1PC баспайтын болаттан жасалған тікелей орнату шарикті клапанның кәсіби өндірушісі. Барлық клапан материалдары никель мен хром құрамын тексеру үшін спектрометр арқылы сыналған. Өлшемдері 1/2-ден 2-ге дейін, бірнеше материал опциялары бар. Ол OEM жабдықтарын өндірушілер, дистрибьюторлар және өнеркәсіптік сұйықтықты басқару жобалары үшін сенімді шешім ұсынады.
Дәстүрлі қолмен жасалған шарикті клапан жетекпен жабдықталған кезде, қосымша кронштейндер мен муфталар қажет болуы мүмкін орнату және туралау үшін. Бұл орнатуды күрделендіреді және олардың арасында қосымша реттеуді қажет етеді клапан және жетек.
Shangtai Valve тікелей орнату дизайны клапанға жетекті орнату интерфейсін қамтамасыз етеді, бұл қажеттілікті азайтады. қосымша орнату компоненттері. Ықшам клапан-жетек қосылымы орнатуды жеңілдетуге көмектеседі және дәл берілуін қамтамасыз ету.
Бұл 1 PC баспайтын болаттан жасалған тікелей орнату шарикті клапан шетелдік тұтынушылардың талаптарына жауап ретінде әзірленген. жетектермен үйлесімді бір бөлікті клапан. Shangtai құрал-саймандарды әзірледі және негізінде клапан құрылымын оңтайландырды осы қолданба талаптары.
Клапан өнеркәсіптік жабдыққа және сұйықтықты басқарудың автоматтандырылған жүйелеріне жарамды, мұнда жинақы клапан және жетекті қосу қажет.
Өнім параметрлері
| Негізгі өлшемдер: | 1/4" - 2" |
| Қысым класы: | CL150 |
| Жіп стандарты: | NPT, BSP |
| MAX қысым: | 285PSI |
| Дизайн және өндіріс стандарттары: | ASME B16.34 |
| Тестілеу және тексеру: | API598 |
| Арнайы дизайн: | Құлыптау құрылғысы, үрлеуге қарсы өзек |
| Қысым-температура көрсеткіштері: | ASME B16.34 |
| Порт түрі: | Қысқартылған порт |
| Температура диапазоны: | -25℃~150℃ |
| Дене материалы: | ASTM A351 CF8M（316） |
| Шар материалы: | ASTM A182 F304 |
| Түтік материалы: | ASTM A182 F304 |
| Орындық материал: | RPTFE(PTFE+15%fv) |
| Опциялар: | Басқа материалдар сұраныс бойынша қол жетімді. |

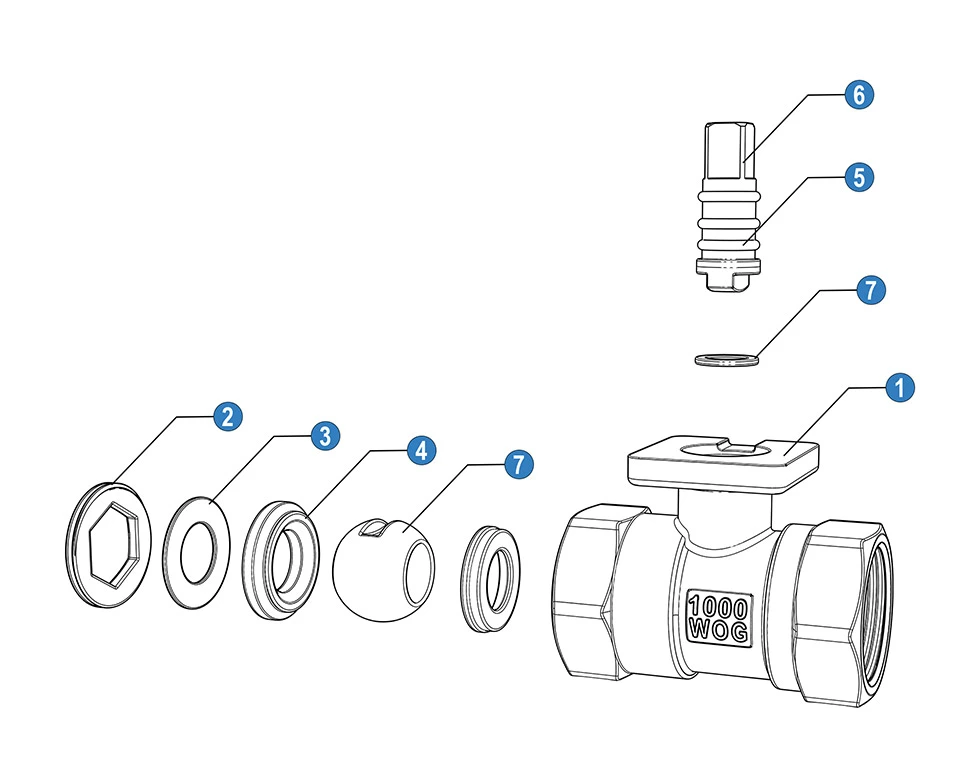

| Жоқ | Аты | Материал(*N/B) | |
| 1 | Дене | SS 316 | SS 304 |
| 2 | Қақпақ | SS 316 | SS 304 |
| 3 | Кір жуғыш | SS 316 | SS 304 |
| 4 | Допқа арналған орындық | PTFE | PTFE |
| 5 | O-сақина | PTFE | PTFE |
| 6 | дің | SS 316 | SS 304 |
| 7 | Доп | SS 316 | SS 304 |
| 8 | Үйкеліс сақинасы | PTFE | PTFE |
* N: ANSI B 2.1 NPT сәйкес жіп ұштары
* B: BS21 BSP сәйкес жіп аяқталады

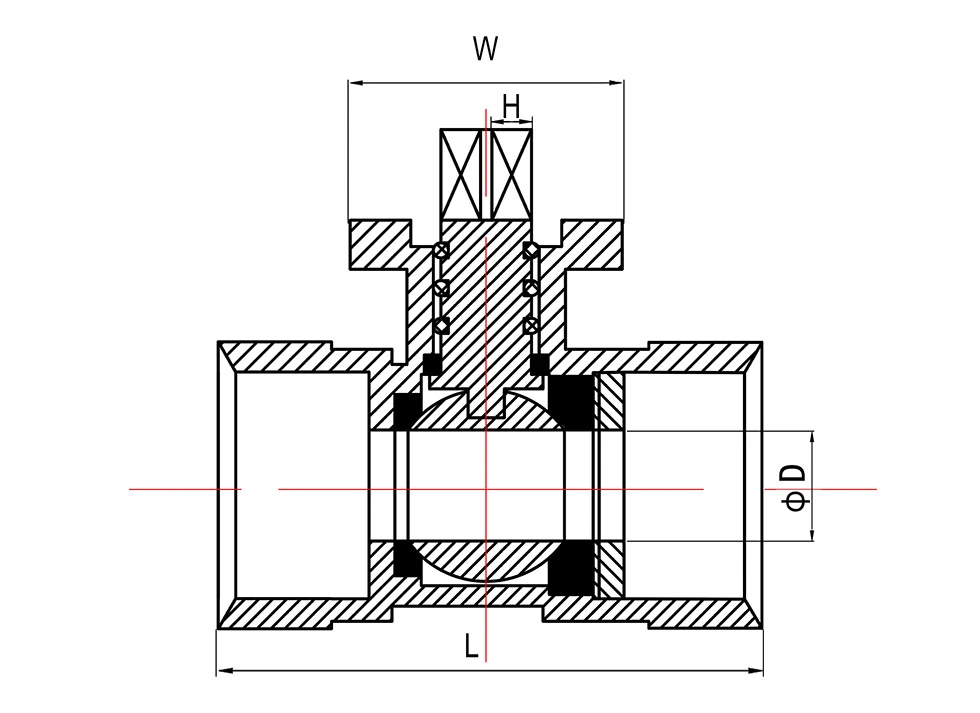

| Өлшем | Өлшемдері (мм) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
Kv ҚҰНДЫЛАРЫ
Кв = қысымның 1 бар төмендеуін тудыратын сағатына текше метрдегі су ағынының жылдамдығы the клапан.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Инженерлік артықшылықтар
Біріктірілген жетекті орнату шешімі
Кірістірілген ISO орнату платформасы жетектермен тікелей қосылуға мүмкіндік береді, бұл сыртқы кронштейндердің қажеттілігін азайтады. және орнату компоненттерін азайту.
Жабдық өндірушілер үшін бұл мынаны білдіреді:
- Жылдам құрастыру процесі
- Таза жабдықты жобалау
- Орнату құнының төмендігі
OEM жабдықтарын өндіру үшін оңтайландырылған
Стандартты қолмен жасалған шарикті клапандардан айырмашылығы, бұл 1 PC баспайтын болаттан жасалған тікелей орнату шарикті клапан автоматтандырумен жасалған. интеграцияны ескереді. Ол OEM тұтынушыларына азырақ сыртқы құрамдастары бар және оңайырақ ықшам жабдықты жасауға көмектеседі техникалық қызмет көрсетуге қол жеткізу.
Материалды бақылау және сенімділік
Біз тот баспайтын болаттан жасалған материалдарда никель мен хромның құрамын тексеру үшін спектрометрлік сынақ жүргіземіз. өндіріс, материалдың тұрақты өнімділігін қамтамасыз ету.
Тот баспайтын болаттан жасалған қолжетімді опциялар өнеркәсіптік сұйықтықтарды қолдану үшін сенімді коррозияға төзімділікті қамтамасыз етеді.
Шағын бір бөлікті клапан құрылымы
Бір бөліктен тұратын дене дизайны мыналарды қамтамасыз етеді:
- Ағып кету қаупі төмендеді
- Қарапайым техникалық қызмет көрсету
- Кеңістікті үнемдейтін орнату
Ол орнату кеңістігі мен ұзақ мерзімді сенімділік маңызды болып табылатын жабдық үшін қолайлы.
Тұрақты жұмыс істеу үшін дәлдікпен өндіру
Әрбір клапан дәл өлшемдерді, біркелкі жұмыс істеуді және сақтау үшін дәл өңдеу технологиясымен жасалған өндірістік жұмыс жағдайында сенімді қосылу өнімділігі.
Типтік қолданбалар
Автоматтандырылған өнеркәсіптік жабдықтар
Жетекпен басқарылатын клапан жұмысын қажет ететін машиналарда ағынды басқарудың шағын құрамдас бөлігі ретінде пайдаланылады.
Процесті басқару жүйелері
Автоматты ашу және жабуды басқару қажет болатын өнеркәсіптік құбырлар үшін қолайлы.
Суды тазарту жабдығы
Сұйықтықты автоматтандырылған басқаруы бар сүзу және тазарту жүйелерінде қолданылады.
HVAC жабдығы
HVAC-қа қатысты жүйелер үшін сенімді ағынды ауыстыруды және өшіруді басқаруды қамтамасыз етеді.
Фармацевтикалық және химиялық жабдықтар
Тот баспайтын болаттан жасалған конструкцияны және сұйықтықты тұрақты бақылауды қажет ететін қолданбалар үшін қолайлы.
Шанхайдан OEM қолдауы
Shangtai Valve жаһандық тұтынушылар үшін теңшелген клапан шешімдерін ұсынады, соның ішінде:
- Жұмыс жағдайына қарай материал таңдау
- Таңдалған өлшемдер мен қосылым стандарттары
- OEM брендін қолдау
- жаппай өндіру мүмкіндігі
Жиі қойылатын сұрақтар
Неліктен стандартты шар клапанының орнына тікелей орнатылатын шарикті клапанды таңдау керек?
Тікелей орнатылатын шарикті клапан автоматтандыру қолданбаларына арналған. Ол жетектерді тікелей орнатуға мүмкіндік береді, қосымша компоненттерді азайту және жүйені құрастыруды жеңілдету.
Тот баспайтын болаттан жасалған осы 1PC тікелей орнатылатын шарикті клапанға қандай түрдегі жетектерді орнатуға болады?
Клапанды ISO орнату платформасы арқылы пневматикалық және электр жетектерімен сәйкестендіруге болады.
Бұл клапан OEM жабдықтарына жарамды ма?
Иә. Ықшам құрылым және жетекке дайын дизайн оны машина жасаушылар мен автоматтандыру үшін қолайлы етеді жүйелік интеграторлар.
Shangtai Valve материалдың сапасын қалай бақылайды?
Шикізат баспайтын болаттан жасалған материалдар құрамын тексеру және өндірісті қолдау үшін спектрометрлік сынау арқылы тексеріледі консистенциясы.
