ANSI 150LB баспайтын болаттан жасалған қақпа клапаны

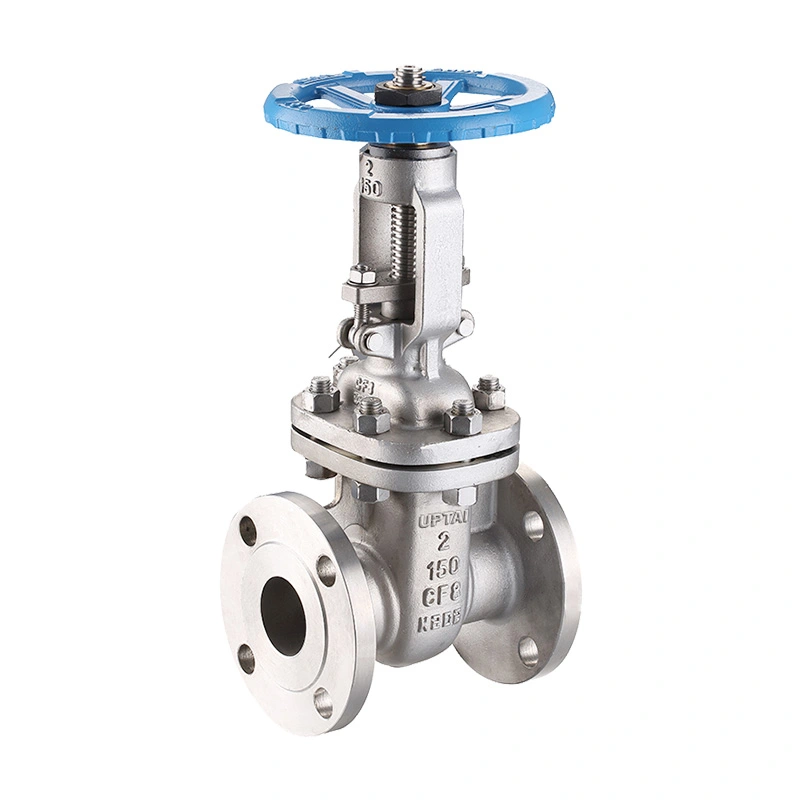

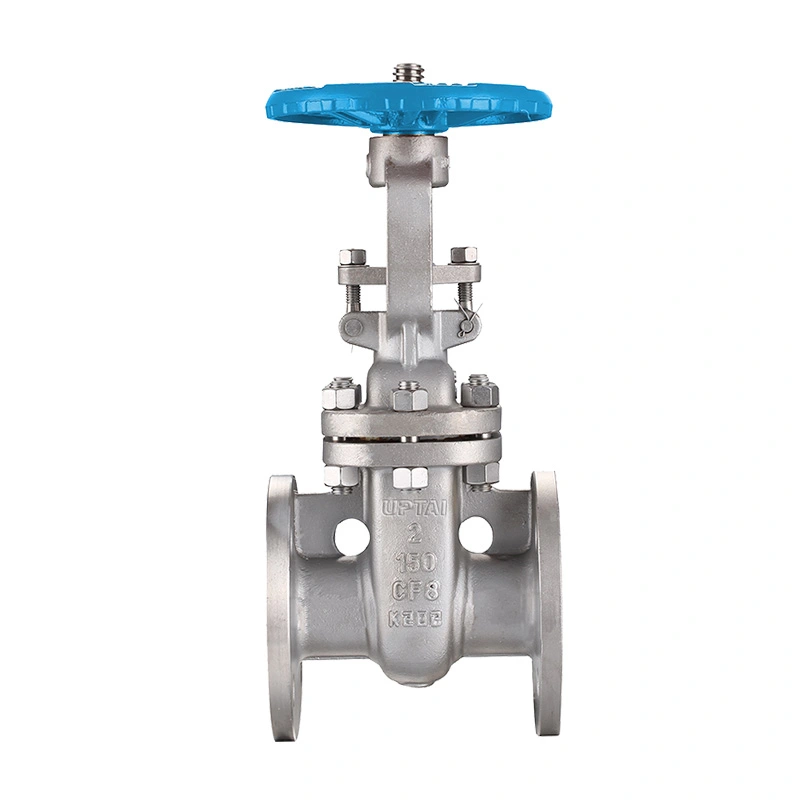

ANSI 150LB тот баспайтын болаттан жасалған қақпа клапаны құбырды оқшаулау үшін конфигурацияланған, мұнда толық ұңғылы ағын жолы және тот баспайтын болаттан жасалған клапан корпусы қажет. Қақпа өткелді ашу немесе жабу үшін тігінен қозғалады, бұл клапанды үздіксіз дроссельді емес, әдетте толық ашық немесе толық жабық қызмет көрсетуді қажет ететін қолданбалар үшін қолайлы етеді. Көрсетілген конфигурация NPS 2-ден 48-ге дейінгі аралықты қамтиды және клапан өлшеміне сәйкес қол дөңгелегі немесе беріліс жұмысын пайдаланады.

Shangtai өнеркәсіптік клапандарды Вэнчжоу, Чжэцзян, Қытайда шығарады. Клапан өндірісі материалды дайындауды, өңдеуді, бөлшектерді құрастыруды, қысымды сынауды, тексеруді, таңбалауды және түпкілікті орауды қамтиды. Өнім конфигурациясын құбыр өлшеміне, қысым класына, жұмыс ортасына, температураға, материалға қойылатын талаптарға, қосылым стандартына және жобаның қолданылатын техникалық сипаттамаларына сәйкес растауға болады.

Негізгі өлшемдер

Қақпа клапанының құрылысы және жұмыс істеу принципі

Клапан құбыр ағынының бағытына перпендикуляр жүретін қақпа түріндегі жабу элементін пайдаланады. Қақпа толығымен көтерілген кезде ағынның өтуі ашылады; қақпаны түсіргенде, өткел жабылады. Бұл түзу қондырғы әдетте толығымен ашық күйде төмен қысымды жоғалту маңызды болатын құбырды оқшаулау үшін таңдалады.

Қақпа клапандары әдетте әдеттегі дроссельден гөрі оқшаулауға арналған. Клапанды толығымен ашық немесе толық жабық күйде ұстау қақпа мен отыратын беттердің қажетсіз тозуын азайтуға көмектеседі. Ағынды реттеу қажет болса, клапан түрі мен жұмыс жағдайларын бөлек бағалау керек.

Тот баспайтын болаттан жасалған корпус және диск

Көрсетілген корпус және диск материалдары ASTM A351 CF8 / CF8M болып табылады. Бұл тот баспайтын болаттан жасалған сорттарды коррозияға төзімділік пен материалдың үйлесімділігі маңызды ескеретін өнеркәсіптік қызметтер үшін таңдауға болады. Нақты материал технологиялық ортаға, температураға, қысымға және жобаның сипаттамасына сәйкес келуі керек.

F304 / F316 Баған

Өзек ASTM A182 F304 / F316 ретінде көрсетілген. Шток жұмыс күшін қол дөңгелегі немесе беріліс операторынан қақпаға береді. Өзек материалын таңдауды клапанның корпусымен, дискімен, орындықпен, орауышпен және технологиялық ортамен бірге қарастыру керек.

Stellite 6 орындық конфигурациясы

Тізімде көрсетілген орындық конфигурациясына ASTM A182 F304 / ASTM A351 CF8M + Stellite 6 кіреді. Стеллит 6 қатты қаптау тозуға төзімділік және отырудың қайталанатын контактілері қажет болатын отырғыш беттерінде қолданылады. Орынның нақты орналасуы клапан өлшеміне және тапсырыс конфигурациясына сәйкес расталуы керек.

Класс 150 Қысым және фланецті қосылым

150-сынып белгісі қолданыстағы ASME қысым-температуралық бағалау жүйесіне сәйкес клапан қысымының сыныбын анықтайды. Оны бекітілген 150 PSI жұмыс қысымы ретінде түсіндіруге болмайды. Көрсетілген максималды жұмыс қысымы 285 PSI құрайды, ал нақты клапан үшін рұқсат етілген қысым материалға, өлшемге, температураға және қолданылатын қысым-температура рейтингіне байланысты.

Клапан RF-үйлесімді фланецті ұштарды пайдаланады. NPS 2" - 24" үшін тізімделген қосылым стандарты ASME B16.5 болып табылады, ал NPS 26" және одан жоғарысы ASME B16.47 A сериясымен көрсетілген. Құбыр фланецтерінің өлшемдері, қысым сыныбы, тығыздағышты таңдау, болттың орналасуы және бет күйі орнату алдында тексерілуі керек.

Клапанның жұмысы және өлшемін таңдау

Жұмыс әдісі клапан өлшеміне байланысты өзгереді. Көрсетілген конфигурацияда 2"-ден 16"-ға дейінгі клапандарға арналған қол дөңгелегі және 18" және үлкенірек өлшемдерге арналған беріліс операторы қолданылады. Үлкенірек клапандар әдетте үлкен жұмыс моментін қажет етеді, бұл тісті механизмді диаметрі үлкенірек құбыр клапандарын қолмен басқаруға жарамды етеді.

Дөңгелектің жұмысы

Қол дөңгелегі көрсетілген 2-ден 16-ға дейінгі клапан өлшемдері үшін тікелей жергілікті басқаруды қамтамасыз етеді. Оператор қол дөңгелегін клапанның ашылу және жабылу бағытына сәйкес бұруы керек және қалыптан тыс қарсылықты жеңу үшін шамадан тыс сыртқы күш қолданбауы керек.

Беріліс операторы

18 дюймдік және одан жоғары клапандар тісті беріліс операторларымен белгіленеді. Беріліс қорабы үлкенірек клапандарды ашу және жабу үшін механикалық артықшылық береді және қол дөңгелегі тікелей жұмысы шамадан тыс жұмыс күшін қажет ететін жағдайда пайдалы болуы мүмкін.

NACE қызметі туралы ойлар

Көрсетілген конфигурация NACE MR0175 / ISO 15156 сілтемелерін көрсетеді. Бұл стандарттар мұнай мен газ өндірісінде құрамында күкіртсутегі бар белгілі бір ортаға әсер ететін жабдыққа қойылатын материал талаптарымен байланысты. NACE қолдану мүмкіндігі тек клапан үлгісінен қабылданбай, нақты қызмет көрсету ортасына, материал талаптарына, қысымға, температураға және жобаның сипаттамасына сәйкес расталуы керек.

Қышқыл-қызметтік қолданбалар үшін материалды таңдау және қаттылық талаптары маңызды болуы мүмкін. Клапанның толық конфигурациясы, соның ішінде қысымы бар материалдарды, әрлеуді, орындықтарды, өзекшелерді және басқа суланған құрамдастарды тапсырыс беру алдында жобаның қолданыстағы талаптарына сәйкес қарастыру керек.

Қолданылатын салалар

Мұнай және газ жүйелері

Таңдалған тот баспайтын болаттан жасалған материалдар мен қысым класы қызмет көрсету шарттарына сәйкес келетін жоғарғы, орта ағын, тазарту және мұнай-химиялық қолданбаларда құбырды оқшаулау үшін қолданылады.

Химиялық өңдеу

Үйлесімді химиялық және технологиялық сұйықтықтарды оқшаулау үшін қолайлы. Корпус, диск, өзек, орын және басқа материал таңдаулары химиялық құрамға, концентрацияға, жұмыс температурасына және қысымға қатысты тексерілуі керек.

Су және сарқынды сулар

Фланецті оқшаулау клапаны қажет болатын таңдалған суды тарату, тазарту, коммуналдық және технологиялық су құбырларына қолданылады.

Қуат және коммуналдық жүйелер

Көрсетілген қысым мен температура шегінде өнеркәсіптік құбыр желілерінде, қуатқа қатысты жүйелерде, HVAC қызметтерінде және басқа үйлесімді сұйықтық қолданбаларында оқшаулау үшін пайдалануға болады.

Таңдауды қарастыру

Құбырдың өлшемі:Тапсырыс бермес бұрын номиналды құбыр өлшемін және қажетті клапан өлшемін растаңыз. Үлкен диаметрлі клапандарды орнату және пайдалану кеңістігінің бар-жоғын да тексеру керек.

Қысым класы:150-сынып пен аталған ең жоғары жұмыс қысымының жұмыс температурасында құбыр желісінің нақты қысымына сәйкес келетініне көз жеткізіңіз.

Орташа үйлесімділік:Тот баспайтын болаттан жасалған корпустың, дискінің, өзекшенің, орындықтың, орауыштың және басқа суланған материалдардың технологиялық ортамен үйлесімділігін тексеріңіз.

Қосылу стандарты:Құбыр сызбаларына сәйкес фланец стандартын, РЖ бетін, болт тесігінің орналасуын, тығыздағыш түрін және бетпе-бет қойылатын талаптарды тексеріңіз.

Жұмыс әдісі:Клапан өлшеміне, орнату орнына, қол жетімді жұмыс кеңістігіне және қажетті жұмыс моментіне сәйкес қол дөңгелегі немесе беріліс жұмысының қажет екенін растаңыз.

Шикі қызметтерге қойылатын талаптар:Егер клапан қышқыл газға немесе басқа Н₂Құрамында S бар қызмет материалды және өндірісті растау үшін қолданылатын NACE немесе жоба спецификациясын қамтамасыз етіңіз.

Орнату және техникалық қызмет көрсету

Орнату алдында клапанның, фланецтің беткейлерінің, тығыздағыш беттердің және қорғаныс қақпақтарының тасымалдауға зақым бар-жоғын тексеріңіз. Сыртқы құбыр жүктемелері қажетсіз тасымалданбауы үшін құбырды дұрыс ретке келтіру керек

Жиі қойылатын сұрақтар

1-сұрақ: Құбырды оқшаулауда ысырма клапаны шар клапанынан қалай ерекшеленеді?

Қақпа клапаны құбырды ашу немесе жабу үшін сызықты қозғалатын қақпаны пайдаланады, ал шар клапаны айналмалы шарды пайдаланады. Тікелей ағыс жолы және толық ашық күйде салыстырмалы түрде төмен ағын кедергісі қажет болатын үлкен құбырларды оқшаулау үшін қақпа клапандары әдетте таңдалады.

2-сұрақ: Егер қақпа клапаны жұмыс істеу қиын болса, нені тексеру керек?

Құбырдың дұрыс тураланғанын, өзек пен жұмыс механизмінің көрсетілгендей таза және майланғанын, сондай-ақ шамадан тыс қысым немесе шөгінділердің қақпа қозғалысына әсер ететінін тексеріңіз. Қалыпты қарсылық сақталса, клапанды қосымша сыртқы рычагпен мәжбүрлеудің орнына оқшаулап, тексеру керек.

3-сұрақ: Тот баспайтын болаттан жасалған қақпа клапанын орнату алдында қалай сақтау керек?

Клапанды таза және құрғақ жерде, фланецті қорғауыштары орнында сақтау керек. Коррозиялық заттардың әсерінен, шамадан тыс ылғалдан, соққыдан және ішкі тығыздағыш беттердің ластануынан аулақ болыңыз. Сақтау және өңдеу кезінде үлкен клапандарды да тиісті түрде қолдау керек.

4-сұрақ: Қақпа клапаны орнатылғаннан кейін ағып кетуге не себеп болуы мүмкін?

Ықтимал себептерге зақымдалған тығыздағыш беттері, жарамсыз төсемді орнату, клапанның ішіндегі бөтен материал, дұрыс жабу операциясы немесе құбырды туралау ақаулары жатады. Жүйені қауіпсіз оқшаулағаннан кейін оның нақты себебін тексеру және қысымды сынау арқылы анықтау керек.

5-сұрақ: ANSI 150LB баспайтын болаттан жасалған қақпа клапаны құбыр сызбасына сәйкес жеткізілуі мүмкін бе?

Иә. Клапан өлшемі, бетпе-бет өлшемдері, фланецтің орналасуы, жұмыс орны, материал конфигурациясы және басқа қосылу талаптары өндіріс алдында құбыр сызбасына сәйкес қаралуы мүмкін. Бұл әсіресе клапандарды ауыстыру және бекітілген орнату өлшемдері бар жобалар үшін пайдалы.

6-сұрақ: Клапанды бар қақпа клапанын ауыстыру ретінде пайдалануға бола ма?

Иә, егер ауыстыру клапаны қажетті өлшемге, қысым класына, бетпе-бет өлшемге, фланец қосылымына, материалдың сипаттамасына, жұмыс әдісіне және орнату кеңістігіне сәйкес келсе. Конфигурацияны растау үшін бар клапан сызбалары, атау тақтайшасының ақпараты немесе өлшемдік деректер пайдаланылуы мүмкін.

7-сұрақ: Клапанның қызмет ету мерзімін қалай сақтауға болады?

Клапанды белгіленген қысым мен температура шегінде басқарыңыз, қажетсіз қайталануларды болдырмаңыз, өзек пен жұмыс механизмін қолайлы күйде ұстаңыз және құбырға техникалық қызмет көрсету кестесіне сәйкес клапанды мерзімді түрде тексеріңіз. Кез келген қалыптан тыс ағып кету немесе жұмыс істеу кедергісі дереу зерттелуі керек.

8-сұрақ: Тапсырыс беру алдында қандай техникалық ақпаратты растау керек?

Негізгі ақпарат номиналды өлшемді, қысым класын, соңғы қосылымды, бетпе-бет өлшемін, корпус пен әрлеу материалдарын, орындық конфигурациясын, жұмыс әдісін, қызмет көрсету ортасын, қысымды, температураны, қолданылатын стандарттарды және кез келген арнайы тексеру немесе құжаттама талаптарын қамтиды.
