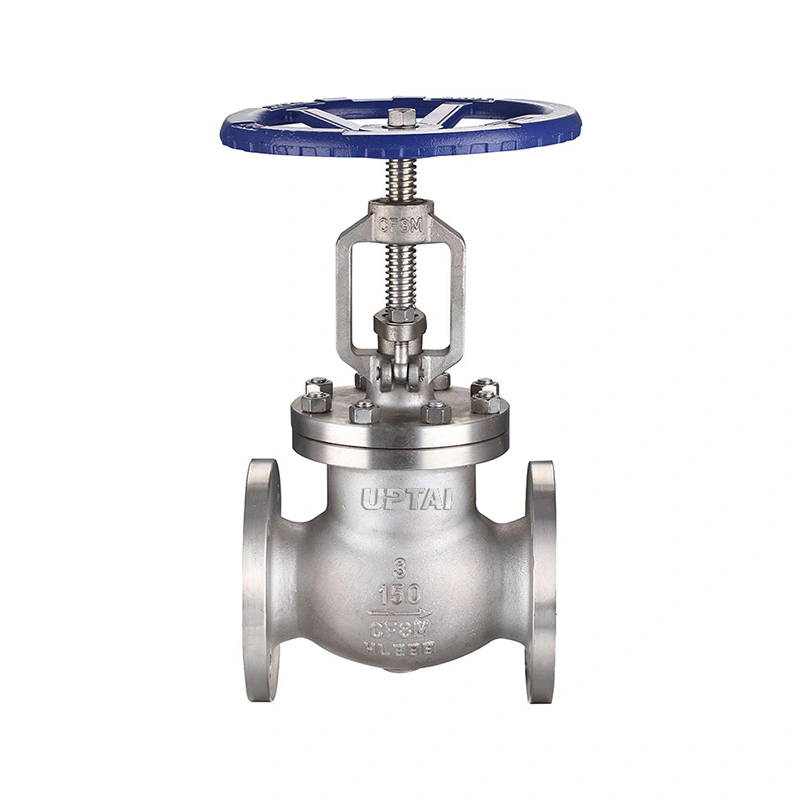

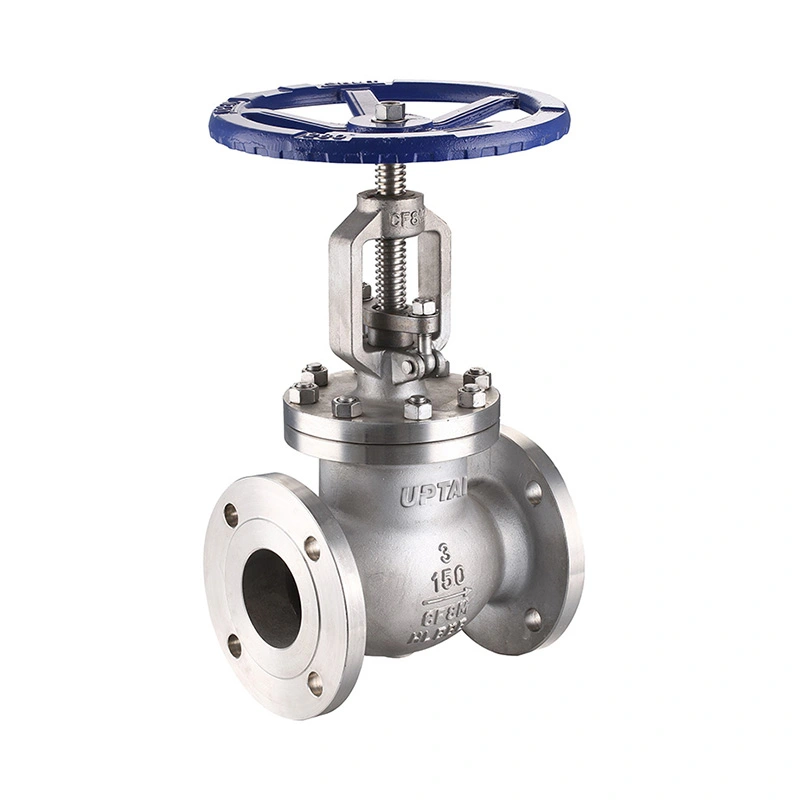

150 класты тот баспайтын болаттан жасалған фланецті глобусты клапан

150 сыныпты соғылған тот баспайтын болаттан жасалған фланецті глобус клапан өнеркәсіптік құбырлар мен технологиялық жабдықтарға арналған тот баспайтын болаттан жасалған соғылған глобус клапан болып табылады. Ол өшіру және ағынды реттеу үшін, RF-үйлесімді фланецті ұштары және қол дөңгелегі жұмысы бар сызықты қозғалатын дискіні пайдаланады. Клапан F304 және F316 материал опцияларымен 1/2" - 2" өлшемдерде қол жетімді.

Соғылған корпус, диск, өзек және орындық материалдар жұмыс ортасына, қысымға және температураға сәйкес таңдалуы мүмкін. Клапанның спецификациясы сонымен қатар қолданыстағы қызмет көрсету шарттарына арналған NACE MR0175 / ISO 15156 талаптарын қамтиды.

Негізгі өлшемдер

Құрылыс және қызмет көрсету шарттары

Клапанның корпусы ASTM A182 F304 немесе F316 соғылған баспайтын болаттан жасалған. Диск клапан осі бойымен қозғалады және орындыққа қарсы жабылады. Руль дөңгелегін бұру диск орнын өзгертеді, бұл клапанды өшіру немесе басқарылатын ағынды реттеу үшін пайдалануға мүмкіндік береді.

Диск спецификацияда көрсетілгендей STL#6 опциясы бар ASTM A182 F304 немесе ASTM A182 F316 нұсқаларында қол жетімді. Баған мен орындық F304 немесе F316 нұсқаларында қол жетімді. Материалды таңдау технологиялық сұйықтықты, концентрацияны, жұмыс температурасын және коррозия жағдайларын ескеруі керек.

Клапан CL150 деп бағаланған, ең жоғары жұмыс қысымы 285 PSI. Көрсетілген температура диапазоны -29℃ + 425℃. Нақты рұқсат етілген қысымды жұмыс температурасында қолданылатын қысым-температура көрсеткіштерімен салыстыру керек.

Фланецті қосылым және қолданбалар

Тот баспайтын болаттан жасалған 150 класты фланецті глобус клапаны қосылым стандарты үшін белгіленген ASME B16.5 стандартымен RF-үйлесімді фланецті ұштарды пайдаланады. Фланецті қосылым клапанды сәйкес құбыр желісінің фланеціне бұрандауға және тексеру немесе техникалық қызмет көрсету қажет болғанда алып тастауға мүмкіндік береді.

Орнату алдында фланец өлшемін, қысым класын, тығыздағышты, болттарды және бетпе-бет өлшемін тексеріңіз. Клапан қосылымына шамадан тыс механикалық жүктемені болдырмау үшін құбырды дұрыс туралау керек.

Клапан тот баспайтын болаттан жасалған конструкция және ағынды қолмен басқару қажет болатын мұнай және газ, мұнай-химия, химиялық өңдеу, өнеркәсіптік коммуникациялар және басқа құбыр жүйелерінде қолданылуы мүмкін. Қолайлы тасымалдағыштар су, бу, ауа, май және көрсетілген қысым, температура және материал шегінде үйлесімді технологиялық сұйықтықтарды қамтуы мүмкін.

Глобус клапандары әдетте ішкі ағын жолына байланысты тікелей оқшаулау клапандарына қарағанда қысымның төмендеуіне ие болады. Клапан ағынды үздіксіз реттеу үшін пайдаланылса, мөлшерлеу кезінде қажетті ағын жылдамдығын, қысымның төмендеуін және жұмыс жиілігін ескеру қажет.

Таңдау, тестілеу және жиі қойылатын сұрақтар

Тапсырыс беру кезінде клапан өлшемін, қысым класын, фланец стандартын, ортаны, жұмыс қысымын, температураны, корпус пен әрлеу материалдарын, санын және кез келген арнайы тексеру немесе құжаттама талаптарын көрсетіңіз. Ауыстыру қолданбалары үшін конфигурацияны растау үшін клапанның бар сызбалары, тақтайша ақпараты немесе бетпе-бет өлшемдер пайдаланылуы мүмкін.

Техникалық сипаттамада дизайн және өндіруге арналған API 602, бетпе-бет өлшемдер үшін ASME B16.10, қысым-температура көрсеткіштері үшін ASME B16.34 және сынақ және тексеру үшін API 598 тізімі берілген. Тексеру материалды тексеруді, өлшемді тексерулерді, қабықшаларды сынауды, орындықтардың ағып кетуін сынауды және қолданыстағы талаптарға сәйкес соңғы жұмыс тексеруін қамтуы мүмкін.

Shangtai өнеркәсіптік клапандарды Вэнчжоу, Чжэцзян, Қытайда шығарады. Өндіріс өңдеуді, құрастыруды, сынауды және тексеруді қамтиды, тапсырыс талаптарына сәйкес өнім құжаттамасы қол жетімді.

1. Тот баспайтын болаттан жасалған соғылған глобус клапан не үшін қолданылады?

Тот баспайтын болаттан жасалған соғылған глобус клапан қолмен өшіру және ағынды реттеу үшін қолданылады. Дискінің сызықтық қозғалысы қажетті ағын шарттарына сәйкес саңылауды реттеуге мүмкіндік береді.

2. Глобус клапанының ысырма клапанынан айырмашылығы неде?

Глобус клапан орынға қарай жылжитын және өшіруге де, ағынды реттеуге де жарамды дискіні пайдаланады. Қақпа клапаны тігінен қозғалатын қақпаны пайдаланады және әдетте толығымен ашық немесе толығымен жабылған кезде оқшаулау қызметі үшін пайдаланылады.

3. F304 және F316 материалдарын таңдауға бола ма?

Иә. Техникалық сипаттамада корпусқа, бағанаға және орындыққа арналған ASTM A182 F304 және F316 нұсқалары берілген. Сәйкес материалды орта, температура және коррозия жағдайларына сәйкес таңдау керек.

4. Клапан таңдау үшін қандай ақпарат қажет?

Негізгі ақпарат клапан өлшемін, қысым класын, фланец стандартын, ортаны, жұмыс қысымын, температураны, материал талаптарын және кез келген NACE немесе тексеру талаптарын қамтиды. Клапанның ауыстырылуын растау үшін бар сызбалар да берілуі мүмкін.

5. Басқа материалдарды жеткізуге бола ма?

Иә. Басқа материалдар сұраныс бойынша қол жетімді. Қажетті материал комбинациясы қызмет көрсету ортасына, жұмыс жағдайларына және жобаның қолданыстағы спецификацияларына сәйкес расталуы керек.

6. Фланецті қосылыс қандай қызмет атқарады?

Фланецті қосылым клапанды құбыр желісінің сәйкес фланецтеріне бұрандамен бекітуге мүмкіндік береді. Ол сондай-ақ құбырды кесусіз тексеру немесе техникалық қызмет көрсету үшін клапанды құбырдан шығаруға мүмкіндік береді.

7. 150 класты тот баспайтын болаттан жасалған фланецті глобусты клапан дегеніміз не?

Ол тот баспайтын болаттан жасалған соғылған клапан корпусын 150 класс фланецті ұштарымен және глобус-клапан дискі механизмімен біріктіреді. Ол белгіленген қысым, температура және материал шегінде үйлесімді өнеркәсіптік сұйықтықтарға арналған.
