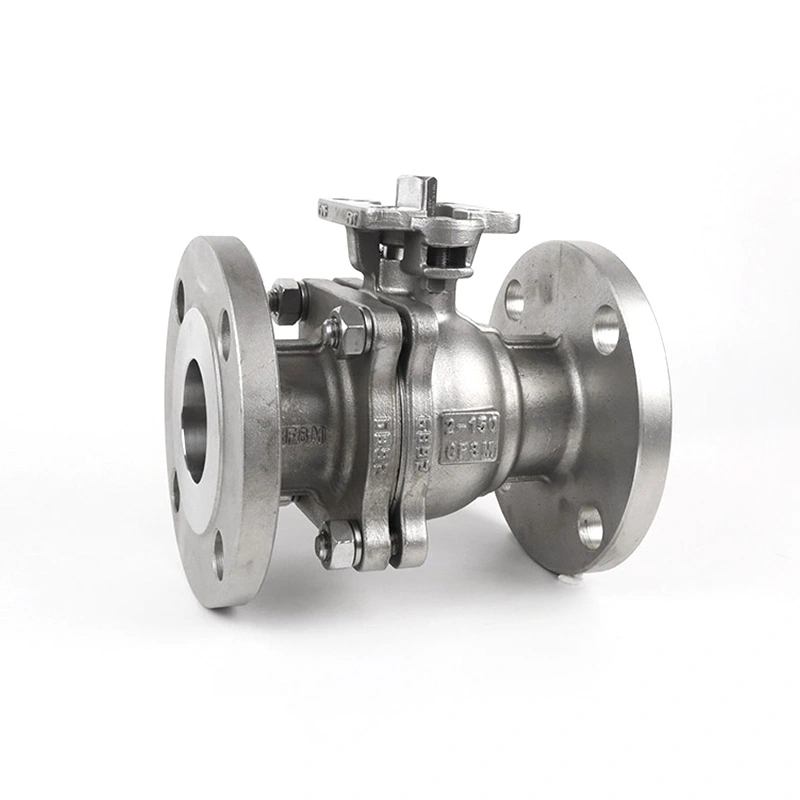

ANSI класы 150 фланецті шарикті клапан, жетекке арналған ISO 5211 негізі

Құбырды автоматтандырылған оқшаулау үшін клапан конфигурациясы құбырлар стандартына, қысым класына, қосылым өлшемдеріне және жетек интерфейсіне сәйкес келуі керек. Жетекке арналған ISO 5211 негізі бар ANSI класс 150 фланецті шар клапаны 150 класс фланецті қосылымды ISO 5211 орнату интерфейсімен біріктіреді, бұл клапанды қолмен жұмыс істеуге немесе ішінара пневматикалық және электрлік іске қосу үшін конфигурациялауға мүмкіндік береді. Нақты клапан мен жетек комбинациясы қажетті моментке, жұмыс жағдайларына және құбыр конфигурациясына сәйкес таңдалуы керек.

Shangtai өнеркәсіптік шар клапандарын Вэнчжоу, Чжэцзян, Қытайда шығарады. Өндіріс өңдеуді, құрастыруды және қысымды сынауды қамтиды, сонымен қатар қолданылатын өнімнің спецификациясына сәйкес материал және өлшем талаптары тексеріледі. Арнайы клапан конфигурациясы қажет болғанда сызбаларды, материал талаптарын және жетек ақпаратын қарауға болады.

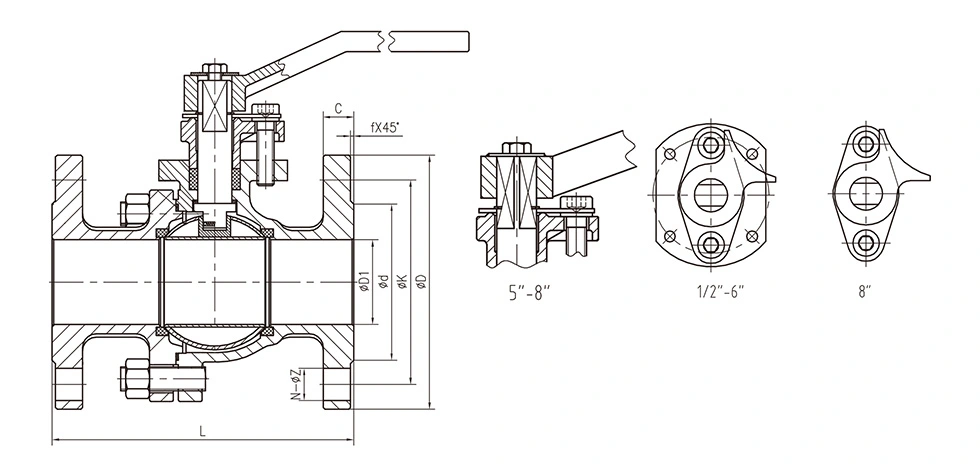

Негізгі өлшемдер

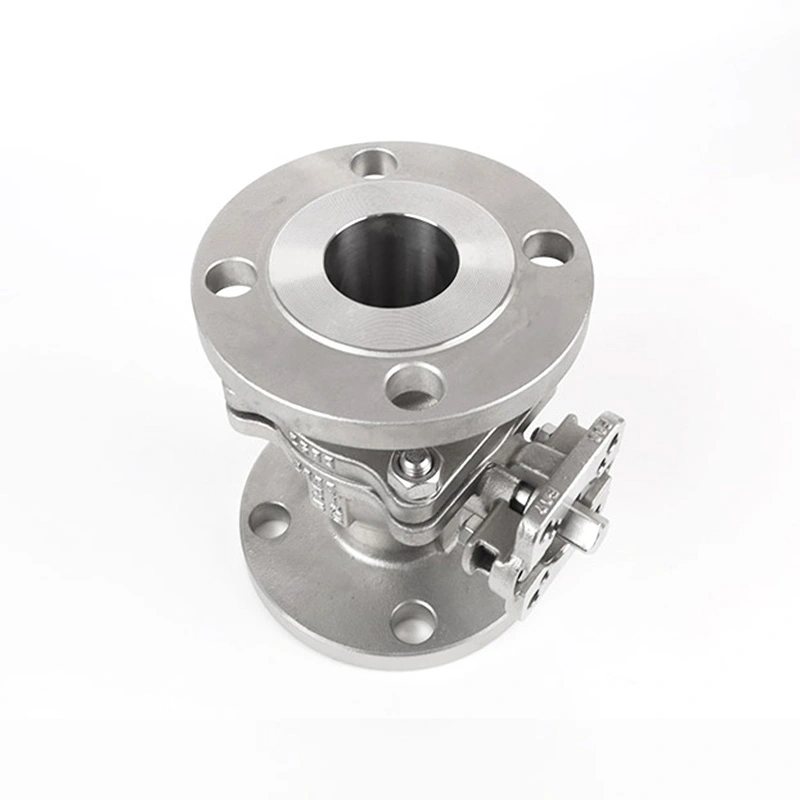

Клапанның құрылысы және жетек интерфейсі

Клапан үйлесімді RF құбырының фланецтеріне қосылу үшін фланецті корпусты пайдаланады. Негізгі спецификацияда тізімделген 316 баспайтын болаттан жасалған корпус, F316 шар және F316 бағанасы негізгі материал конфигурациясын қамтамасыз етеді, ал RPTFE отырғышы отырғыш материалы жұмыс ортасы мен температурасына сәйкес келетін қолданбаларға арналған.

ISO 5211 монтаждау негізі үйлесімді жартылай бұрылмалы жетектерді немесе аралық орнату қондырғысын бекіту үшін стандартталған интерфейсті қамтамасыз етеді. ISO 5211 жетегінің қондырма фланеці мен жетекші құрамдас өлшемдерін анықтайды, сондықтан жетек интерфейсі тек клапан өлшемімен таңдалмай, клапан орнату өлшеміне және қажетті жұмыс моментіне сәйкес келуі керек.

Автоматтандырылған қызмет көрсету үшін клапанның айналу моменті, жетектің шығысы, орнату интерфейсі, айналу бағыты және қол жетімді қуат немесе ауа көзі құрастыру алдында расталуы керек. Автоматтандыру жүйесіне сәйкес шекті ажыратқыштар, электромагниттік клапандар, позициялауыштар және басқа басқару керек-жарақтары таңдалуы мүмкін.

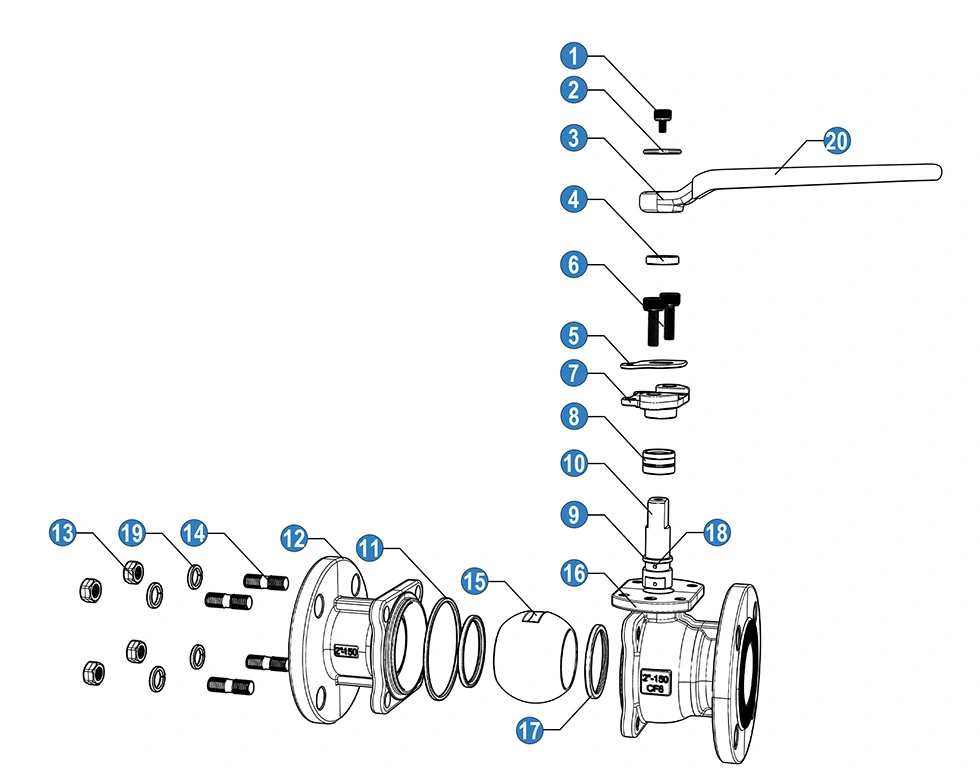

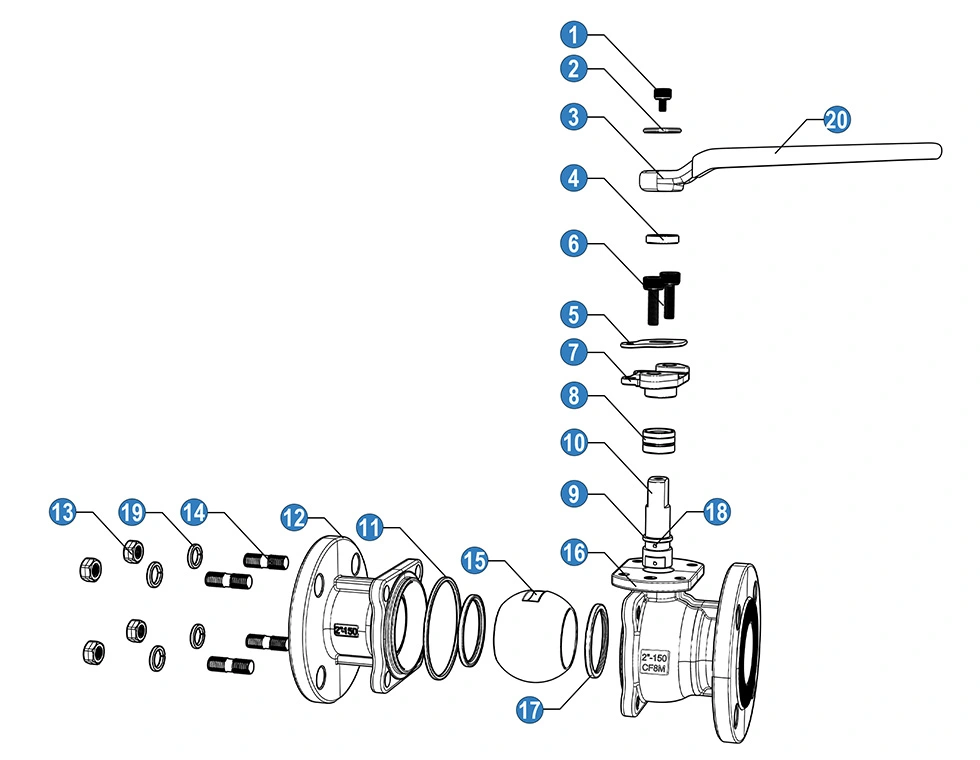

Материалдар және құрамдастардың конфигурациясы

Жоғарыдағы құрамдас тізім бір материал конфигурациясын білдіреді. Өнімнің спецификациясы сонымен қатар суланған компоненттерді қажетті коррозияға төзімділік пен қызмет көрсету шарттарына сәйкес таңдауға мүмкіндік беретін 316 тот баспайтын болаттан жасалған конфигурацияны қамтамасыз етеді. Материалды таңдау нақты сатып алу спецификациясына және сұйықтықтың үйлесімділігіне қойылатын талаптарға сәйкес расталуы керек.

Жалпы өлшемдер:

Негізгі мүмкіндіктер

150-сынып фланецті құбырды қосу

РЖ фланецті конфигурациясы клапан мен құбыр арасындағы болтпен байланыстыруды қамтамасыз етеді. Орнатпас бұрын фланец өлшемі, болт-тесігінің орналасуы, қаптау түрі және тиісті өлшемдер қосылатын құбыр фланецімен сәйкестендірілуі керек. ASME B16.5 NPS 1/2 мен NPS 24 аралығындағы фланецтер мен фланецті фитингтерді қамтиды және 150 класс фланец өлшемдері мен қысым-температура талаптарын қамтиды.

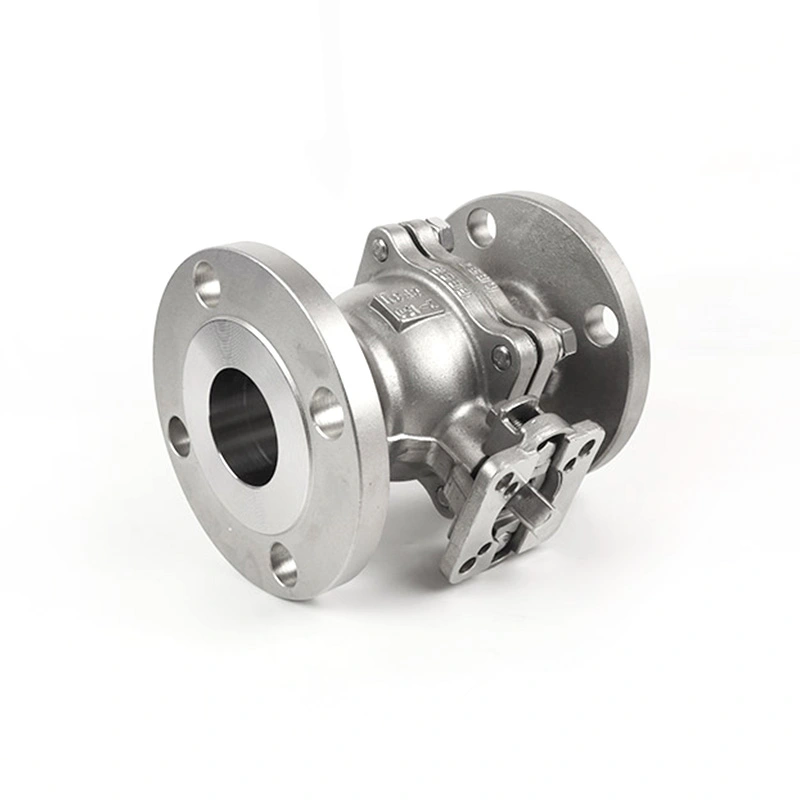

ISO 5211 Жетектерді орнату

Жетектерді орнату интерфейсі жартылай айналымды автоматтандыруға арналған. ISO 5211 үйлесімді жетектерді өнеркәсіптік клапандарға қосу үшін қолданылатын тіркеме интерфейс өлшемдерін және жетекші құрамдас өлшемдерін анықтайды. Сондықтан монтаж өлшемі мен жетектің шығысы клапанның жұмыс моментімен бірге тексерілуі керек.

Тот баспайтын болаттан жасалған қысым шекарасының құрамдас бөліктері

Негізгі спецификацияда корпус үшін ASTM A351 CF8M (316), доп пен өзек үшін ASTM A182 F316 және орындық үшін RPTFE қолданылады. Бұл материал комбинациясы таңдалған материалдар қажетті химиялық және температуралық жағдайларға сәйкес келетін су, мұнай, газ және басқа үйлесімді орталар үшін қарастырылуы мүмкін.

Тоқсандық қосу/өшіру операциясы

Шар клапаны ашық және жабық позициялар арасында жылжу үшін ширек айналым механизмін пайдаланады. Ол ең алдымен үздіксіз дроссельден гөрі оқшаулау қызметіне арналған. Егер ағынды реттеу қажет болса, таңдау алдында клапанның, отырғыштың және жұмыс жағдайларының жарамдылығын бағалау керек.

Антистатикалық құрылыс

Материалдар тізімдері клапан конфигурациясына арналған антистатикалық құрылғыны қамтиды. Қолданба антистатикалық өнімділікті талап етсе, клапанның толық сипаттамасы және қолданылатын сынақ талаптары тапсырыс құжаттамасымен расталуы керек.

Типтік қолданбалар

Суды өңдеу:Үйлесімді су желілерін, технологиялық жабдықты және фланецті қосылым қажет болған жағдайда тазартқыш сырғанақтарды оқшаулау үшін қолайлы.

Мұнай және газ жүйелері:Клапан материалдары, қысым класы және тығыздау конфигурациясы қызмет көрсету талаптарына сәйкес келген кезде үйлесімді мұнай және газ құбырлары мен жабдықтарға қолданылады.

Химиялық өңдеу:Корпус, шар, өзек, орындық және тығыздағыш материалдары ортамен химиялық үйлесімді болған кезде технологиялық сұйықтықты оқшаулау үшін қолдануға болады.

Өнеркәсіптік технологиялық жабдық:Жетекті орнату интерфейсі клапанды автоматтандырылған сырғанақтарға, коллекторларға және қашықтан ашу/жабу басқаруды қажет ететін жабдыққа қосуға мүмкіндік береді.

Жалпы құбырды оқшаулау:150 класс фланецті шар клапаны және қолмен немесе автоматтандырылған өшіру операциясын қажет ететін өнеркәсіптік құбыр жүйелері үшін қолайлы.

Жетектерді таңдау

Жетектерді таңдау тек номиналды құбыр өлшеміне емес, клапанның қажетті жұмыс моментіне негізделуі керек. Клапан өлшемі, орындық материалы, дифференциалды қысым, орта, температура және жұмыс жиілігі айналу моментінің талабына әсер етуі мүмкін.

Пневматикалық іске қосу үшін қол жетімді ауа қысымын, жетектің шығыс моментін, ақаулық күйін және басқару керек-жарақтарын растаңыз. Электрлік іске қосу үшін қажетті моментті, қуат көзін, жұмыс циклін және кері байланыс талаптарын тексеріңіз. ISO 5211 монтаждау интерфейсі таңдалған жетек пен муфтаның орналасуына да сәйкес келуі керек.

Таңдау және орнату мәселелері

Тапсырыс бермес бұрын номиналды өлшемді, 150 класы қысым класын, фланец өлшемдерін, РЖ бетін, жұмыс қысымын, температураны, ортаны және қажетті корпус пен әрлеу материалдарын растаңыз. Автоматтандырылған клапандар үшін жетек түрін, қажетті моментті, орнату интерфейсін және басқару талаптарын қамтамасыз етіңіз.

Орнату алдында фланецтің беттерін және клапан ұштарын зақымдану немесе ластану бар-жоғын тексеріңіз. Біріктіретін фланецтерді дұрыс туралаңыз және сәйкес тығыздағыш пен тиісті орнату процедурасын пайдаланып болттарды біркелкі қатайтыңыз. Құбырды клапан корпусы арқылы туралауға мәжбүрлемеңіз.

Жетекті орнатқаннан кейін клапанды жұмысқа қоспас бұрын айналу бағытын және ашу/жабу шектерін тексеріңіз. Ауыр жетектер немесе беріліс қораптары қажет болса, артық сыртқы жүктемелер клапан орнату интерфейсіне берілмейді.

Қолдану сақтық шаралары

Клапанды көрсетілген қысым мен температура шегінде іске қосыңыз. Өнім кестесіндегі 285PSI мәні әрбір өлшем мен температура үшін әмбебап рұқсат етілген қысым ретінде қарастырылмауы керек; қолданылатын қысым-температура рейтингі нақты конфигурация үшін расталуы керек.

Қоқыстың клапанға түсу және орындық немесе тығыздағыш беттерге зақым келтіру мүмкіндігін азайту үшін іске қосу алдында құбырды шайыңыз.

Таңдалған орын және жұмыс жағдайлары үшін қолданба техникалық тұрғыдан бағаланбаса, шар клапанын үздіксіз дроссель үшін пайдаланбаңыз.

Техникалық қызмет көрсету алдында құбырды оқшаулап, қысымын түсіріп, клапанның қызмет көрсетуге қауіпсіз екенін растаңыз. Автоматтандырылған клапандар үшін қолданыстағы техникалық қызмет көрсету процедурасы талап ететін жетек қуатын немесе басқару көзін ажыратыңыз немесе оқшаулаңыз.

Сапаны тексеру және құжаттама

Өндірістік инспекция қолданыстағы өнім мен тапсырыс талаптарына сәйкес материалды тексеруді, өлшемді тексеруді, корпусты құрастыруды және қысымды сынауды қамтуы мүмкін. API 598 клапандарды тексеру және сынау талаптары үшін пайдаланылады, ал ASME B16.34 тиісті клапан дизайнына, қысым-температураға және өлшемдік талаптарға жауап береді.

Бақылауды қажет ететін жобалар үшін материалдың маркасы, клапанның сипаттамасы, сынақ талаптары және жетек конфигурациясы өндіріс алдында расталуы керек. Жоба нақты клапан мен автоматтандыру конфигурациясын қажет еткенде, Шанхай техникалық сызбаларды және қолданба туралы ақпаратты қарап шыға алады.

Жиі қойылатын сұрақтар

1. Жетекке арналған ISO 5211 негізі бар ANSI класы 150 фланецті шар клапаны не үшін пайдаланылады?

Жетекке арналған ISO 5211 негізі бар ANSI класс 150 фланецті шар клапаны 150 класс фланецті қосылымы және ішінара бұрылатын жетек интерфейсі қажет болатын өнеркәсіптік құбыр жүйелерінде қосу/өшіру оқшаулау үшін пайдаланылады. Оны клапан өлшеміне, жұмыс моментіне және жүйе талаптарына байланысты қолмен басқару немесе автоматтандырылған басқару үшін конфигурациялауға болады.

2. Класс 150 рейтингі мен кестеде келтірілген максималды қысымның айырмашылығы неде?

150-сынып қысым сыныбының белгісі, ал тізімде көрсетілген 285PSI өнімге тән ең жоғары қысым мәні болып табылады. Рұқсат етілген жұмыс қысымы әрбір жұмыс жағдайына бір қысым мәні қолданылады деп есептемей, клапан өлшеміне, материалына, температурасына және қолданылатын қысым-температура рейтингіне сәйкес расталуы керек.

3. Клапанға қандай жетекті орнатуға болады?

Пневматикалық және электрлік жартылай айналымды жетектерді олардың монтаждау интерфейсі мен шығыс моменті клапанға сәйкес келген кезде қарастыруға болады. Тиісті конфигурация үшін гидравликалық іске қосуды да қарастыруға болады. Жетектерді таңдау крутящий момент, айналу, қуат немесе ауа беру және басқару талаптарын қамтуы керек.

4. Неліктен RPTFE клапан орны үшін қолданылады?

RPTFE берілген өнім конфигурациясында орындық материал ретінде көрсетілген. Оның жарамдылығы жұмыс ортасына, қысымға және температураға байланысты. Қолданба агрессивті химиялық заттарды немесе көрсетілген диапазоннан тыс температураны қамтыса, таңдау алдында орындық пен тығыздағыш материалдарын қарап шығу керек.

5. Фланецті шар клапанына тапсырыс бермес бұрын нені растау керек?

Клапан өлшемін, класс 150 рейтингін, фланец стандартын және қаптауын, ортаны, қысымды, температураны, материалды біріктіруді және жұмыс әдісін растаңыз. Автоматтандырылған клапан үшін жетек түрі, момент, ISO 5211 орнату өлшемі және басқару талаптары да қамтамасыз етілуі керек.

6. Клапанның материалын 316 баспайтын болаттан өзгертуге болады ма?

Басқа материал конфигурациялары қолданбаға сәйкес қарастырылуы мүмкін. Материалды таңдау коррозия жағдайларын, қысымды, температураны және жұмыс ортасымен үйлесімділікті ескеруі керек. Соңғы корпус, доп, өзек және орындық материалдар өндіріс алдында өнімнің спецификациясында расталуы керек.
