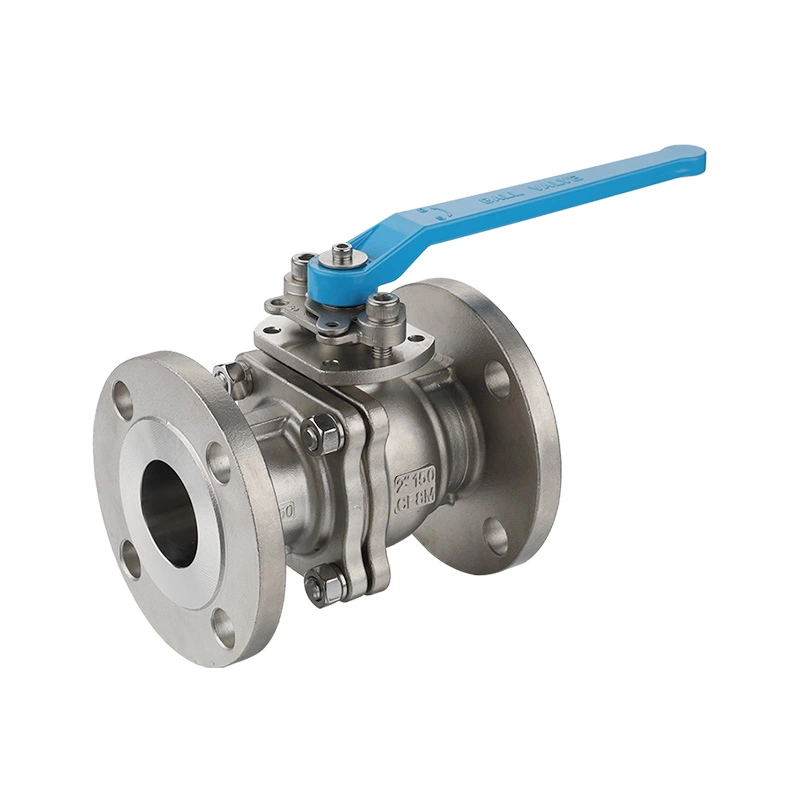

ANSI 150LB тот баспайтын болаттан жасалған фланецті шарикті клапан

Shangtai ANSI 150LB тот баспайтын болаттан жасалған фланецті шар клапаны ANSI B16.34 және API 608 стандарттарына сәйкес қатаң түрде жобаланған және жасалған. Соққыға қарсы өзегімен және кәсіби антистатикалық құрылымымен ерекшеленеді, ол шамадан тыс қысым кезінде діңдің шығуын тиімді болдырмайды және статикалық ұшқын қаупін жояды.

Сұрау жіберу

Өнім Сипаттамасы

ANSI 150LB тот баспайтын болаттан жасалған фланецті шарикті клапан фланецті қосылымдары бар тот баспайтын болаттан жасалған шарикті клапан болып табылады, ASME 150 класы қысым класын қолданатын құбыр жүйелеріне арналған. Ол үйлесімді сұйықтықтардың ағынын бастау немесе тоқтату үшін ширек айналымды айналмалы шарды пайдаланады және әдетте өнеркәсіптік құбыр жүйелерінде қосу/өшіру оқшаулау үшін қолданылады.

ANSI 150LB ASME класс 150 қысым сыныбына жатады. Нақты рұқсат етілген жұмыс қысымы клапан өлшеміне, материалына, жұмыс температурасына және қолданылатын қысым-температура көрсеткіштеріне байланысты. Тот баспайтын болаттан жасалған конструкция коррозияға төзімді клапан корпусын қамтамасыз етеді және қолданбаға сәйкес 304 немесе 316 баспайтын болат сияқты материалдармен белгіленуі мүмкін.

Фланецті қосылым клапанды тікелей сәйкес келетін құбыр фланецтеріне бұрандауға мүмкіндік береді, бұл өнеркәсіптік құбыр жүйелері үшін практикалық қосылу әдісін қамтамасыз етеді және болашақта тексеруді немесе техникалық қызмет көрсетуді жеңілдетеді. Шар клапанының механизмі құбырды ашу және жабу үшін жылдам ширек айналым жұмысын қамтамасыз етеді.

Негізгі өлшемдер

Өлшем	1/2 дюйм - 8 дюйм
Қысым класы	CL150
Қосылымдарды аяқтау	Фланец
Максималды қысым	285PSI
Дизайн және өндіріс стандарттары	ASME B16.34
Тестілеу және тексеру	API598
Фланец өлшемдері және болт саңылауларының бөлшектері	ASME B16.50
Қысым-температура көрсеткіштері	ASME B16.34
Қосылым аяқталады	РФ фланецті
Температура диапазоны	-25℃~150℃
Дене материалы	ASTM A351 CF8M（316）
Шар материалы	ASTM A182 F316
Дің материалы	ASTM A182 F316
Орындық материал	RPTFE(PTFE+15%fv)
Параметрлер	Басқа материалдар сұраныс бойынша қол жетімді.

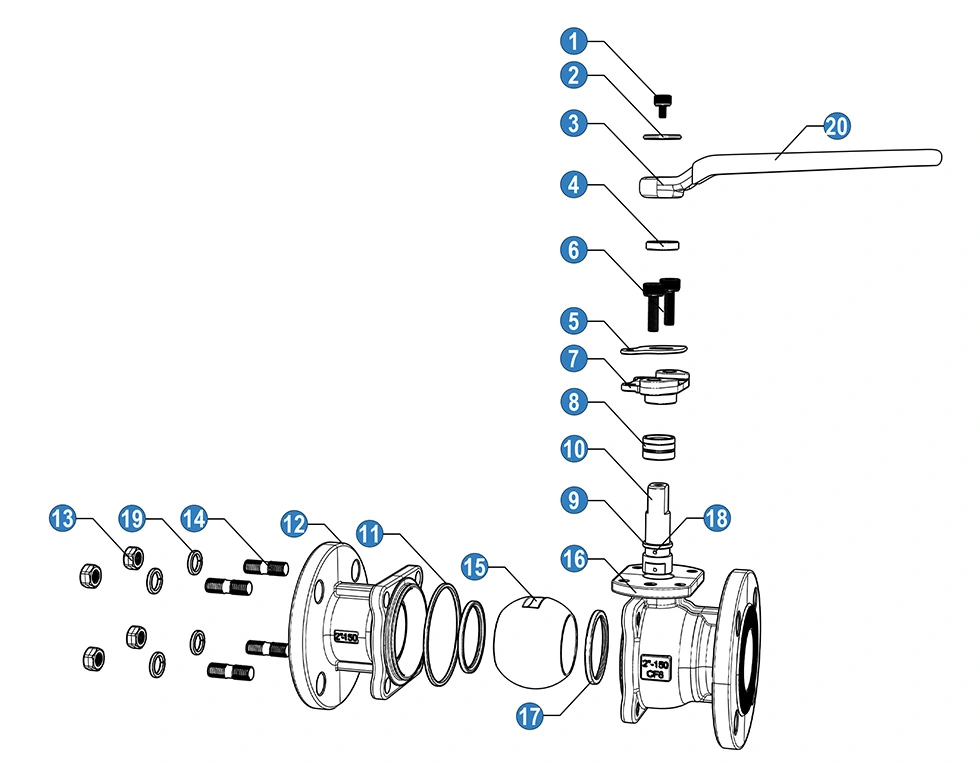

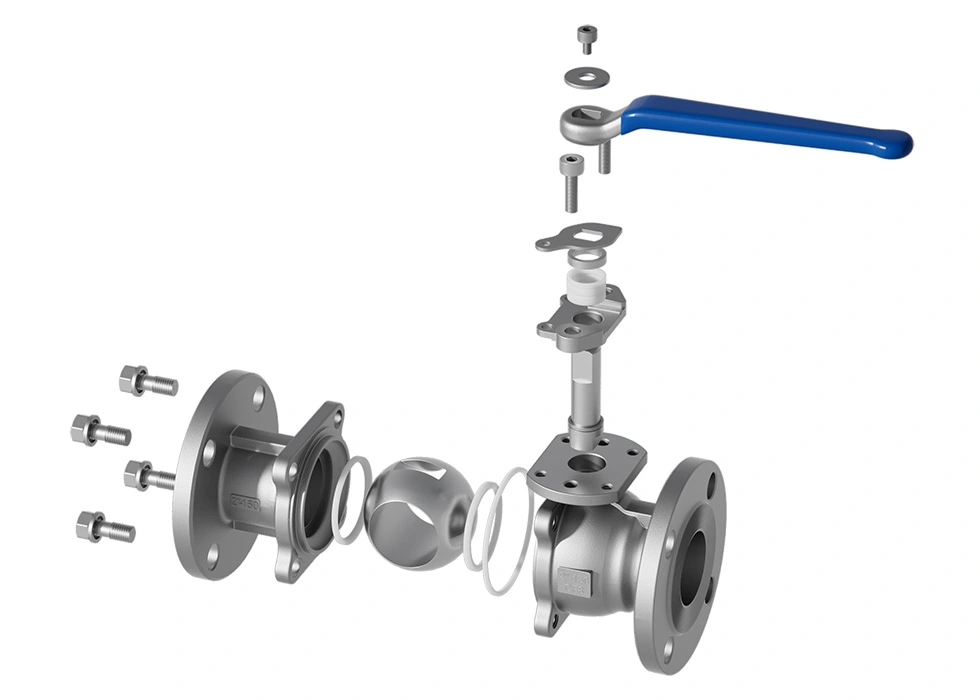

ANSI 150LB Stainless Steel Flanged Ball Valve

Жоқ	Аты	Материал
1	Болт	SS 304
2	Кір жуғыш	SS 304
3	Тұтқаны	Құйылған алюминий
4	ұстағыш сақина	SS
5	бағдар патч	SS 304
6	Болт	SS 304
7	Без	SS 304
8	Сабақты орау	PTFE
9	Үйкеліс сақинасы	PTFE
10	дің	SS 304
11	Тығыздауыш	PTFE
12	Қақпақ	SS 304(CF8)
13	Жаңғақ	SS 304
14	Шпиль Болт	SS 304
15	Доп	SS 304
16	Дене	SS 304(CF8)
17	Допқа арналған орындық	RPTFE
18	Антистатикалық құрылғы.	SS 304
19	Көктемгі жуғыш	SS 304
20	Тұтқаны жең	ПВХ

ANSI 150LB Stainless Steel Flanged Ball Valve

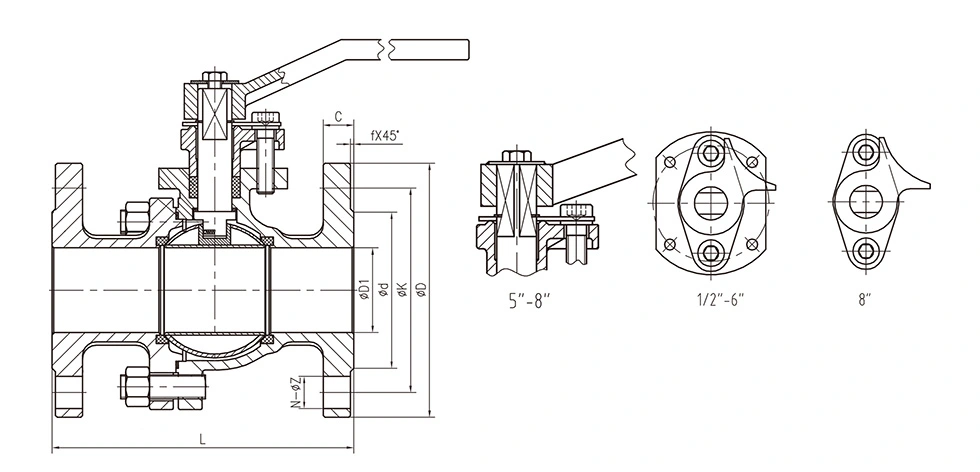

Жалпы өлшемдер:

ЖОҚ	Өлшем	D1	d	K	D	C	f	N-ΦZ
S063-04	1/2"	15	34.9	60.3	90	10	2	4-16
S063-05	3/4"	20	42.9	69.9	100	10.9	2	4-16
S063-06	1"	25	50.8	79.4	110	11.6	2	4-16
S063-07	11/4"	32	63.5	88.9	115	13.2	2	4-16
S063-08	11/2"	38	73	98.4	125	14.7	2	4-16
S063-09	2"	50	92.1	120.7	150	16.3	2	4-19
S063-10	21/2"	65	104.8	139.7	180	17.9	2	4-19
S063-11	3"	80	127	152.4	190	19.5	2	4-19
S063-12	4"	100	157.2	190.5	230	24.3	2	8-19
S063-13	5"	125	185.7	215.9	255	24.3	2	8-22
S063-14	6"	150	215.9	241.3	280	25.9	2	8-22
S063-15	8"	200	269.9	298.5	345	29	2	8-22

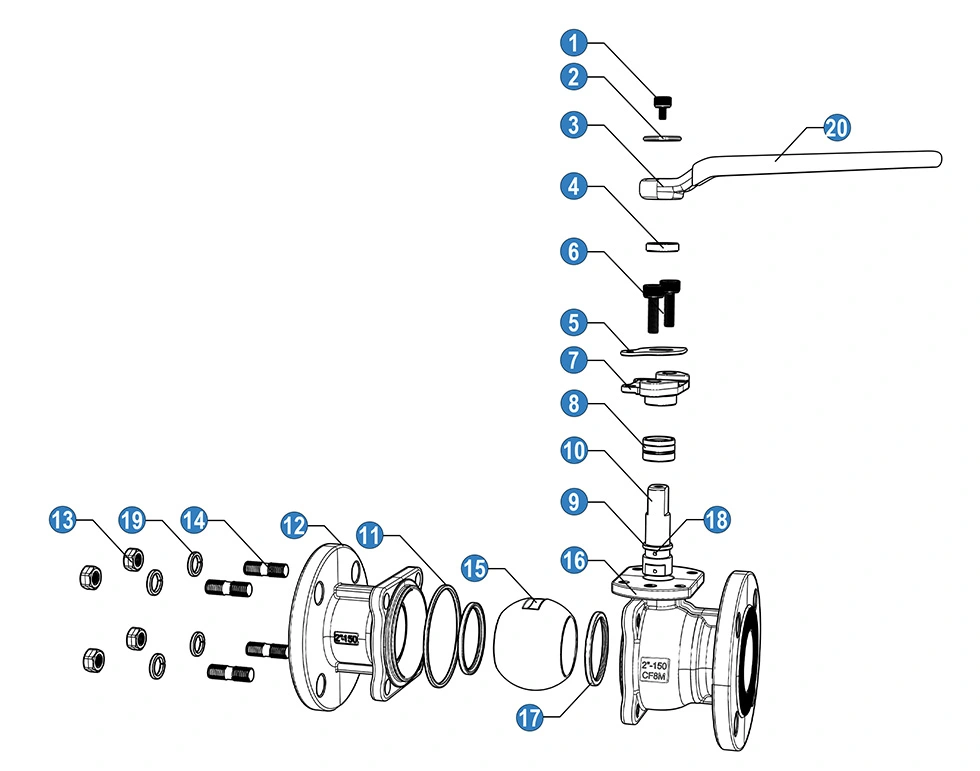

ANSI 150LB Stainless Steel Flanged Ball Valve

Жоқ	Аты	Материал
1	Болт	SS 304
2	Кір жуғыш	SS 304
3	Тұтқаны	Құйылған алюминий
4	ұстағыш сақина	SS
5	бағдар патч	SS 304
6	Болт	SS 304
7	Без	SS 304
8	Сабақты орау	PTFE
9	Үйкеліс сақинасы	PTFE
10	дің	SS 304
11	Тығыздауыш	PTFE
12	Қақпақ	SS 316 (CF8M)
13	Жаңғақ	SS 304
14	Шпиль Болт	SS 304
15	Доп	SS 316
16	Дене	SS 316(CF8M)
17	Допқа арналған орындық	RPTFE
18	Антистатикалық құрылғы.	SS 316
19	Көктемгі жуғыш	SS 304
20	Тұтқаны жең	ПВХ

Өнеркәсіптік қолданбалар

Біздің ANSI 150LB тот баспайтын болаттан жасалған фланецті шарикті клапан үш сатылы бағаналы тығыздауыш жүйесін қолданады, ол үшін оңтайландырылған. жоғары циклдегі жұмыс, қысымның ауытқуы және газ ортасының жұмыс жағдайлары. Ол нөлдік ағып кетпейтін тұрақтылықты қамтамасыз етеді және әртүрлі өнеркәсіптік сұйықтық жүйелері үшін шаршауға қарсы тамаша өнімділік:

Мұнай және химия өнеркәсібі

Технологиялық құбырларға, салалық желілерге және жеңіл отын газын тасымалдауға жарамды. Көп сатылы өзек сенімді түрде тығыздалады құбылмалы қысым кезінде жанғыш және жарылғыш ортаның ағып кетуіне жол бермейді.

Арнайы газ жүйелері

Газды лазермен кесуде кеңінен қолданылатын азот, оттегі, сутегі және сығылған ауаның жоғары қысымды ілмектері үшін өте қолайлы. жабдықтау, жанармай құю станциясы және жиі іске қосылатын газ құбырлары.

Энергетика және жылу инженериясы

Зауыттың инженерлік құбырлары мен қосалқы сұйықтық желілеріне қолданылады. Ол алмасып тұрудан туындаған тығыздағыштардың қартаюына қарсы тұрады ұзақ мерзімді тұрақты жұмысты қамтамасыз ететін температура мен қысым.

Фармацевтикалық және ұсақ химия өнеркәсібі

Коррозиялық және таза технологиялық сұйықтықтар үшін тығыз оқшаулауды қамтамасыз етеді. Екі жақты тығыздау дизайны ортаны болдырмайды ағып кету және сыртқы ластану, жоғары қауіпсіздік және санитарлық стандарттарға сәйкес келеді.

Жалпы өнеркәсіптік және гидравликалық жүйелер

Қысымды тексеру стендтері мен автоматтандырылған сұйықтық жабдықтары үшін өте қолайлы. Шаршауға қарсы тамаша өнімділік бейімделеді жиі ауысу және импульстік қысымның жұмыс сценарийлері.

Неліктен Шанхайды таңдау керек?

Эксклюзивті 3 сатылы өзек тығыздау жүйесі

Пирамидалық өздігінен қатайтылатын бастапқы тығыздағышпен, Viton сақиналы қайталама тығыздағышпен және Belleville серіппелі V-сақинасымен жабдықталған. үшінші дәрежелі мөр. Оның өзін-өзі жақсартатын тығыздағыш өнімділігі тозуды және термиялық деформацияны өтейді, сабақты жояды. ұзақ мерзімді жоғары циклді жұмыс кезінде ағып кету.

Екі бағытты қорғаныс құрылымы

Жақсартылған тығыздау жүйесі ішкі ортаның ағып кетуіне жол бермейді және сыртқы шаңды, ылғал мен қоспаларды бөгейді. клапанға кіру, қызмет ету мерзімін тиімді ұзарту және техникалық қызмет көрсету шығындарын азайту.

Стандартталған американдық стандартты өндіріс

API 608 / ISO 17292, ASME B16.34 және API 598 бойынша өндірілген және сыналған. ASME B16.5 (фланец) және ASME сәйкес Жаһандық өнеркәсіптік жобалармен толық үйлесімділікті қамтамасыз ететін B16.10 (бетпе-бет) стандарттары.

Шаршауға қарсы және қауіпсіз құрылым

Арматураланған клапан корпусы импульстік қысымға және деформациясыз қатты қысым соққыларына төтеп береді. Кіріктірілген жарылысқа қарсы дің құрылымы артық қысымның қауіпсіздік қауіптерін жояды.

Статикалық-өткізгіш антистатикалық дизайн

Үйкеліс әсерінен пайда болатын статикалық электр тоғын үздіксіз өткізетін кәсіби антистатикалық құрылыммен келеді. орта және ішкі бөліктер арасында. Ол статикалық жинақтауды және ұшқын қаупін болдырмай, қауіпсіз жұмыс істеуді қамтамасыз етеді өрт қауіпті, жарылғыш және газтәрізді ортаның өнеркәсіптік қауіпсіздік талаптарына сәйкес келетін құбырлар.

Төмен техникалық қызмет көрсету және үнемді

Шаршауға қарсы жоғары өнімділігі бар жиі ауысу сценарийлері үшін оңтайландырылған. Ол жабдықтың тоқтап тұруын азайтады және ауыстыру жиілігі, қарапайым бір тығыздағышты клапандармен салыстырғанда ұзақ мерзімді пайдалану шығындарын азайту.

Эксклюзивті сервистік қолдау

Лазерлік теңшелген логотип пен қаптама дизайнын қолдау

OEM/ODM қызметтерін қамтамасыз ету

Зауыттан шықпас бұрын толық тексерілген, сапаны тексеру актісі қоса берілген

Соқтығыстардан қорғау және теңіз жүктерін күшейтілген орау сияқты қосымша қызметтер

Жиі қойылатын сұрақтар

1. ANSI 150LB тот баспайтын болаттан жасалған фланецті шарикті клапан үшін нені білдіреді?

ANSI 150LB клапан және оның фланецті қосылымы үшін қолданылатын ASME 150 класындағы қысым сыныбына жатады. Нақты рұқсат етілген жұмыс қысымы клапан өлшеміне, материалына, жұмыс температурасына және қолданылатын қысым-температура көрсеткіштеріне байланысты.

2. Бұл шар клапаны үшін қандай фланец стандарттары бар?

Фланец стандарттарын құбыр жүйесі мен жоба талаптарына сәйкес таңдауға болады. Жалпы конфигурациялар ASME B16.5 фланецтерін қамтуы мүмкін, ал басқа фланец стандарттары арнайы қолданбалар үшін қарастырылуы мүмкін.

3. Клапан үшін тот баспайтын болаттан жасалған қандай материалдарды қолдануға болады?

Жалпы корпус материалдарына 304 және 316 тот баспайтын болат кіреді, олардың арнайы маркасы жұмыс ортасына, температураға, қысымға және коррозия жағдайларына сәйкес таңдалады. Басқа материал комбинациялары сұраныс бойынша қол жетімді болуы мүмкін.

4. ANSI 150LB тот баспайтын болаттан жасалған фланецті шарикті клапан қандай медианы өңдей алады?

Клапанды су, мұнай, газ және басқа да үйлесімді өнеркәсіптік сұйықтықтар үшін пайдалануға болады. Клапанның корпусы, шар, орындық және тығыздау материалдары нақты ортаның химиялық үйлесімділігіне, қысымына және температурасына сәйкес таңдалуы керек.

5. Бұл фланецті шарикті клапан жоғары температурада қызмет көрсетуге жарамды ма?

Қолданылатын температура диапазоны клапан материалдарына, орындық материалға және қысым-температура көрсеткішіне байланысты. Конфигурацияның жоспарланған қызмет көрсету шарттарына сәйкес келетініне көз жеткізу үшін клапанды таңдаған кезде нақты жұмыс температурасын растау керек.

6. Клапанды пневматикалық немесе электр жетекпен қамтамасыз етуге бола ма?

Иә. Фланецті шарикті клапан клапан өлшеміне, қажетті жұмыс моментіне және басқару жүйесіне сәйкес қолмен, пневматикалық немесе электрлік жұмыс үшін конфигурациялануы мүмкін. Жетек клапанға және нақты жұмыс жағдайларына дұрыс сәйкес келуі керек.

7. Фланецті шар клапанын дұрыс таңдау үшін қандай ақпарат қажет?

Негізгі таңдау ақпараты номиналды клапан өлшемін, қысым класын, фланец стандартын, жұмыс ортасын, жұмыс қысымын, температураны, қажетті материалды және жұмыс әдісін қамтиды. Құбыр сызбалары немесе қолданба мәліметтері де сәйкес конфигурацияны анықтауға көмектеседі.

8. Тот баспайтын болаттан жасалған фланецті шар клапанын теңшеуге бола ма?

Иә. Материалдың сорттары, фланецтің сипаттамалары, орындық және тығыздағыш материалдары, клапанның жұмысы және басқа конфигурация мәліметтері жоба талаптарына сәйкес таңдалуы мүмкін. Өндіріс алдында сызбалар немесе техникалық сипаттамалар қарастырылуы мүмкін.
