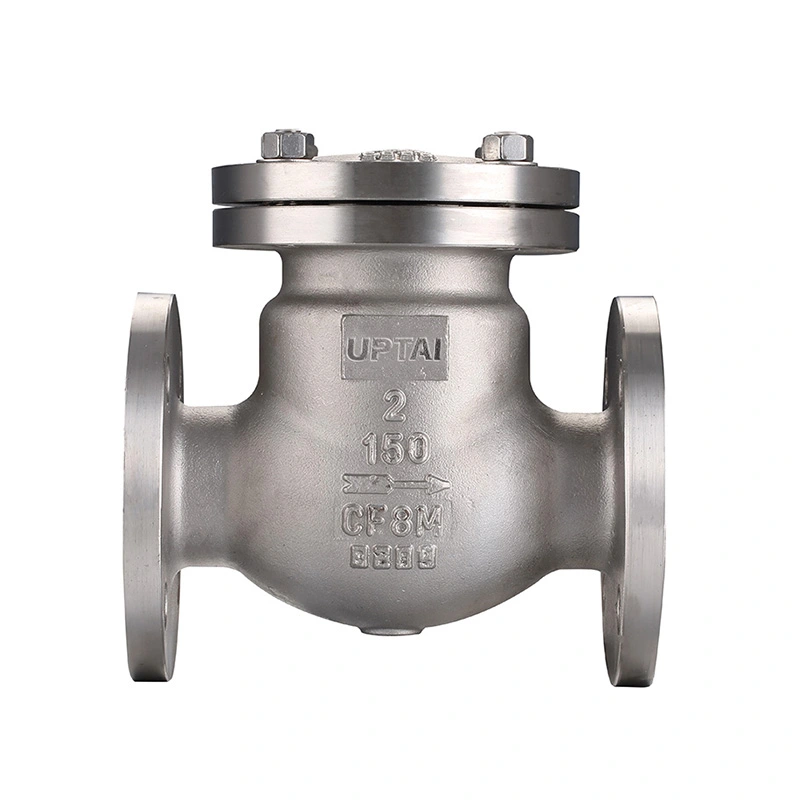

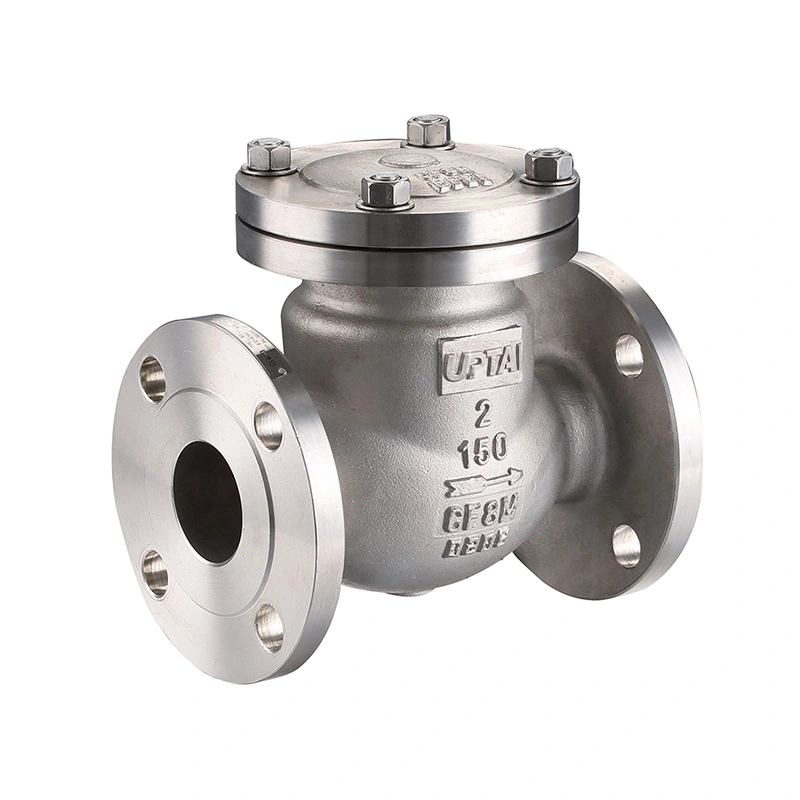

Айналмалы тексеру клапаны ANSI класы 150

Айналмалы тексеру клапаны ANSI Class 150 - өнеркәсіптік құбырлардағы ағын бағытын басқаруға арналған топсалы дискі бар кері клапан. Диск технологиялық ағынмен бірге қозғалады және ағын төмендегенде немесе кері кеткенде жабылады. Қалыпты жұмыс істеу үшін сыртқы жетек қажет емес.

Бұл клапан үйлесімді су, бу, мұнай, газ, теңіз суы және өнеркәсіптік сұйықтықтар үшін қол жетімді. Көрсетілген конфигурацияда корпус пен диск үшін CF8M тот баспайтын болат және орындық үшін F316 қолданылады. Клапан таңдау нақты ортаға, қысымға, температураға, құбыр өлшеміне және орнату тәртібіне негізделуі керек.

Негізгі өлшемдер

Клапанның құрылысы

Клапан негізінен корпустан, топсалы дисктен, отырғыштан, топса механизмінен және тығыздағыш компоненттерден тұрады. Диск корпустың ішіне орнатылған және жұмыс кезінде топсасының айналасында айналады. Бұл орналасу клапанның алға қарай ағынмен ашылуына және ағын жағдайы өзгерген кезде орынға қарай оралуына мүмкіндік береді.

Топсалы диск

Орта клапан арқылы ағып жатқанда, диск орындықтан алыстайды. Алға ағын төмендегенде, диск жабық күйге қарай кері жылжиды. Дискінің қозғалысына ағын жылдамдығы, орнату орны және ішкі клапан геометриясы әсер етеді.

Орын және тығыздағыш беті

Тізімде көрсетілген орындық материал ASTM A182 F316 болып табылады. Орындық пен дискіні тығыздау беттері клапан жабылған кезде өшіру интерфейсін құрайды. Егер ағып кету немесе қалыптан тыс жабылу байқалса, техникалық қызмет көрсету кезінде олардың күйін тексеру керек.

Ағынның бағыты және орнату

Клапан корпуста белгіленген ағын бағытына сәйкес орнатылуы керек. Орнату алдында көрсеткіні, қосылым өлшемдерін және клапанның айналасындағы бос орынды тексеріңіз. Дискінің жұмыс ауқымы арқылы айналадағы құбырларға немесе жабдыққа тигізбей жылжу үшін жеткілікті орын болуы керек.

Көлденең орнату

Көлденең орнату әдетте айналмалы тексеру клапандары үшін қолданылады. Клапан диск еркін қозғалатындай және алға қарай ағын азайған кезде орнына оралатындай етіп орналасуы керек.

Тік орнату

Тік орнату клапанның дизайнына және ағынның бағытына байланысты. Орнату дискінің нақты ағын жағдайында дұрыс жабылуына мүмкіндік беруі керек. Арнайы үлгі мен құбырдың орналасуын орнату алдында растау керек.

Құбырды қосу

Көрсетілген қосылым сипаттамасы NPT және BSP ағындарын қамтиды. Түйісетін құбыр немесе фитинг сәйкес жіп сипаттамасын пайдалануы керек. Орнату кезінде клапанның корпусын немесе бұрандалы қосылымды зақымдауы мүмкін шамадан тыс тарту күшін болдырмаңыз.

Ағын және қысым сипаттамалары

Клапан ашық болған кезде диск ағын өткелінен алыстайды. Клапан арқылы қысымның төмендеуі оның өлшеміне, ішкі өтуіне, ағынының жылдамдығына және орта қасиеттеріне байланысты. Жоғары ағынды жүйелер үшін клапан өлшемін тек құбыр өлшеміне емес, қажетті ағын жылдамдығына сәйкес таңдау керек.

Көрсетілген қысым класы CL150, максималды қысымы 285 PSI. Рұқсат етілген жұмыс қысымы температура мен материалға байланысты өзгеруі мүмкін, сондықтан жұмыс қысымы мен температурасын қолданыстағы қысым-температура көрсеткішімен бірге тексеру керек.

Сорғыны ағызу желілері және өзгеретін ағын жағдайлары бар басқа жүйелер үшін клапанның реакциясы құбырдың жалпы дизайнының бөлігі ретінде қарастырылуы керек. Ағынның жылдам өзгеруі диск қозғалысына және жүйе қысымына әсер етуі мүмкін.

Су балғасын қарастыру

Судың балғасы ағып жатқан сұйықтық тоқтағанда немесе бағытын жылдам өзгерткенде пайда болуы мүмкін. Маңызды ағын әлі де құбыр арқылы жүріп жатқан кезде диск жабылса, бақылау клапаны қысымның жоғарылауына ықпал етуі мүмкін.

Қысымның жоғарылауының ауырлығы ағынның жылдамдығы, құбыр ұзындығы, сұйықтық қасиеттері, клапанның жабылу сипаттамалары және сорғының жұмысы сияқты факторларға байланысты. Су балғасы алаңдаушылық тудыратын жағдайда, тексеру клапаны мен құбырдың толық жүйесін бірге бағалау керек.

Басқарылатын диск қозғалысын қажет ететін жүйелер үшін баяу жабылатын, демпферлік немесе қарсы салмақ конфигурациялары қарастырылуы мүмкін. Тиісті құрылым құбырдың нақты жағдайларына және жоба талаптарына байланысты.

Материалдар және қызмет көрсету шарттары

Көрсетілген корпус пен диск материалдары ASTM A351 CF8M (316), ал орындық ASTM A182 F316. Бұл материалдар тот баспайтын болат технологиялық ортамен үйлесімді болатын көптеген өнеркәсіптік қолданбаларға жарамды.

Материалдың үйлесімділігі сұйықтықтың нақты құрамымен, концентрациясымен, температурасымен және қысымымен тексерілуі керек. Теңіз суы мен химиялық қызмет хлорид әсерін және коррозия жағдайларын қосымша қарастыруды қажет етуі мүмкін.

Басқа материал опциялары сұраныс бойынша қол жетімді. Арнайы қолданбалар үшін қажетті корпус, диск және орындық материалдар өндіріс алдында расталуы керек.

Типтік қолданбалар

Сорғы шығару құбырлары:Сорғы тоқтағанда немесе жұмыс жағдайлары өзгергенде кері ағынды шектеу үшін сорғылардың төменгі ағынында қолданылады.

Суды өңдеу:Автоматты бір жақты ағынды басқару қажет болатын үйлесімді су және технологиялық желілерде қолданылады.

Мұнай-химия құбырлары:Белгіленген қысым, температура және материал шегінде үйлесімді мұнай, газ және технологиялық сұйықтықтармен қолданылады.

Қуат және коммуналдық жүйелер:Кері ағынды басқару қажет болатын таңдалған су, инженерлік және технологиялық желілер үшін қолайлы.

Теңіз су жүйелері:Тот баспайтын болаттан жасалған конфигурацияларды материал теңіз суының нақты жағдайларына жарамды болған жағдайда қарастыруға болады.

Жалпы өнеркәсіптік құбырлар:Өздігінен басқарылатын қайтарымсыз функция қажет болған жағдайда жабдық пен технологиялық желілерде қолданылады.

Таңдау нұсқаулығы

Баға ұсыныстары мен техникалық шолу үшін номиналды өлшемді, қысым көрсеткішін, қосылым түрін, орнату бағытын, ортаны, жұмыс қысымын, температураны және материал талаптарын көрсетіңіз. Теңіз суы, коррозиялық орта немесе су балғасы сияқты арнайы қызмет көрсету жағдайлары да анықталуы керек.

Тестілеу және тексеру

Көрсетілген дизайн және өндіріс стандарты ASME B16.34 және API 598 сынау және тексеру үшін тізімге енгізілген. Қолданылатын тексеру процедурасы клапанның корпусын, тығыздау аймақтарын, өлшемдерді және қысым көрсеткіштерін қамтуы мүмкін.

Қабық сынағы

Қабық сынағы белгіленген сынақ жағдайларында жиналған клапанның қысым шекарасын тексереді. Сынақ қысымы мен ұстау уақыты қолданыстағы тексеру талаптарына сәйкес болуы керек.

Орынның ағып кетуін сынау

Орын сынағы жабық клапанның ағып кетуді қабылдау критерийлеріне сәйкес келетінін тексереді. Сынақ шарттары қолданылатын стандартқа және клапанның сипаттамасына байланысты.

Қорытынды тексеру

Қорытынды тексеру өлшемдік тексерулерді, қосылымды тексеруді, беттің жай-күйін, сәйкестендіру белгілерін және жұмыс қозғалысын қамтуы мүмкін. Тапсырыс талаптарына сәйкес қажетті тексеру жазбалары немесе материалдық құжаттама берілуі мүмкін.

Пайдалану және техникалық қызмет көрсету

Іске қосу алдында клапанның бағытын, ағын бағытын және құбырдың тазалығын тексеріңіз. Құбырда қалған бөгде бөлшектер жұмыс кезінде дискіге немесе тығыздағыш бетіне әсер етуі мүмкін.

Қызмет көрсету кезінде әдеттен тыс шуды, дірілді, дискінің қайталанатын қозғалысын немесе кері ағынды тексеру керек. Бұл шарттар ағын жылдамдығына, орнатуға, клапан өлшеміне немесе операциялық жүйедегі өзгерістерге байланысты болуы мүмкін.

Тексеру немесе техникалық қызмет көрсету алдында құбырды оқшаулаңыз және қысымын төмендетіңіз. Дискіні, топса механизмін, орындық бетін және корпус қосылымын тозудың, шөгінділердің немесе зақымның бар-жоғын тексеріңіз. Құрамдастарды олардың күйі қолданыстағы техникалық қызмет көрсету талаптарына сай болмаған кезде ауыстырыңыз.

Жиі қойылатын сұрақтар

1-сұрақ: ANSI класы 150 бұрылмалы тексеру клапаны дегеніміз не?

Айналмалы тексеру клапаны ANSI 150 класы - 150 класс қысымы бар топсалы дискілі тексеру клапаны. Ол дискіні ашу үшін технологиялық ағынды пайдаланады және ағын азайғанда немесе кері кеткенде жабылады, бұл оны үйлесімді өнеркәсіптік құбырларда кері ағынның автоматты алдын алуға қолайлы етеді.

2-сұрақ: Айналмалы тексеру клапаны жетекті қажет етеді ме?

Жоқ. Диск құбырдағы ағын мен қысым жағдайларына сәйкес автоматты түрде жұмыс істейді. Тексеру клапанының қалыпты жұмысы үшін пневматикалық, электрлік немесе гидравликалық жетек қажет емес.

3-сұрақ: Айналмалы тексеру клапанын таңдау кезінде қандай ақпарат қажет?

Негізгі ақпарат құбыр өлшемін, қысым класын, қосылу түрін, орнату бағытын, ортаны, жұмыс қысымын, температураны, материал талаптарын және коррозияға, су балғасына немесе тексеруге қатысты кез келген арнайы талаптарды қамтиды.

4-сұрақ: Тот баспайтын болаттан жасалған конструкцияны теңіз суы үшін пайдалануға болады ма?

Оны теңіз суына қолайлы қолдану үшін қарастыруға болады, бірақ материалдың үйлесімділігін хлорид концентрациясы, температура, ағын жағдайлары және басқа коррозия факторлары негізінде бағалау керек. Таңдаудан бұрын тот баспайтын болат сыныбын растау керек.

5-сұрақ: Клапан орнатылғаннан кейін кері ағынға не себеп болуы мүмкін?

Ықтимал себептерге дұрыс емес орнату бағыты, еркін қозғала алмайтын диск, зақымдалған тығыздағыш беттері, клапан ішіндегі бөгде заттар, жарамсыз өлшемдер немесе белгіленген ауқымнан тыс жұмыс жағдайлары жатады. Жүйе қауіпсіз оқшауланғаннан кейін клапан мен оның айналасындағы құбырларды тексеру керек.

6-сұрақ: Клапанды жоғары температуралы тасымалдағыштар үшін пайдалануға болады ма?

Көрсетілген температура диапазоны -25 ° C пен 150 ° C аралығында. Жоғары температурада нақты пайдалану қысым-температура көрсеткіштерімен және корпустың, дискінің және орындық материалдарының ортамен үйлесімділігін тексеру керек.

7-сұрақ: Басқа материалдар бар ма?

Иә. Басқа материал конфигурациялары сұраныс бойынша қол жетімді. Қажетті материал ортаға, қысымға, температураға, коррозия жағдайларына және жобаның қолданыстағы талаптарына сәйкес көрсетілуі керек.
