Тот баспайтын болаттан жасалған Y-сүзгі

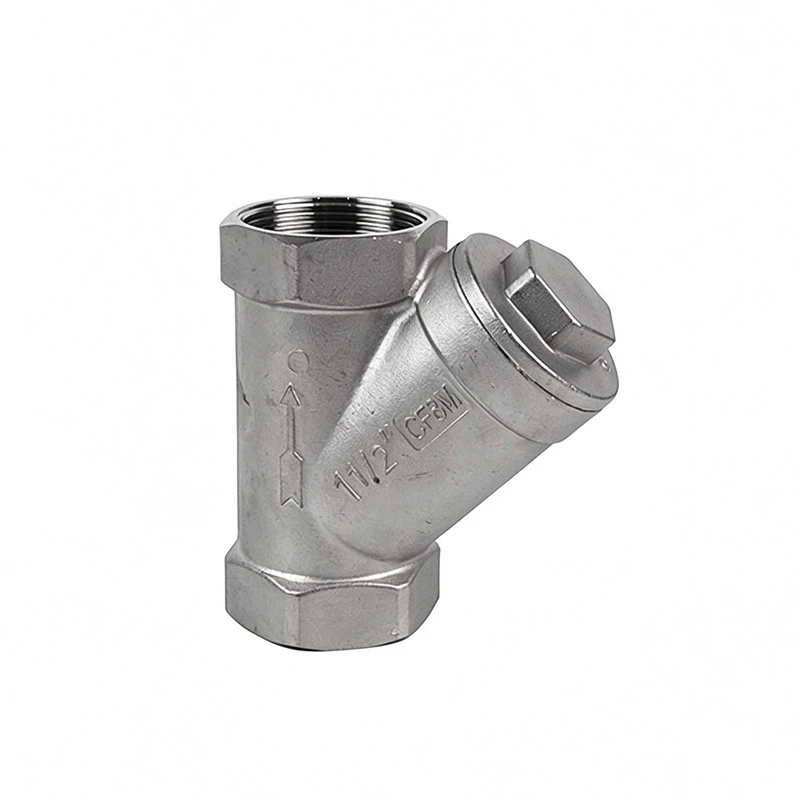

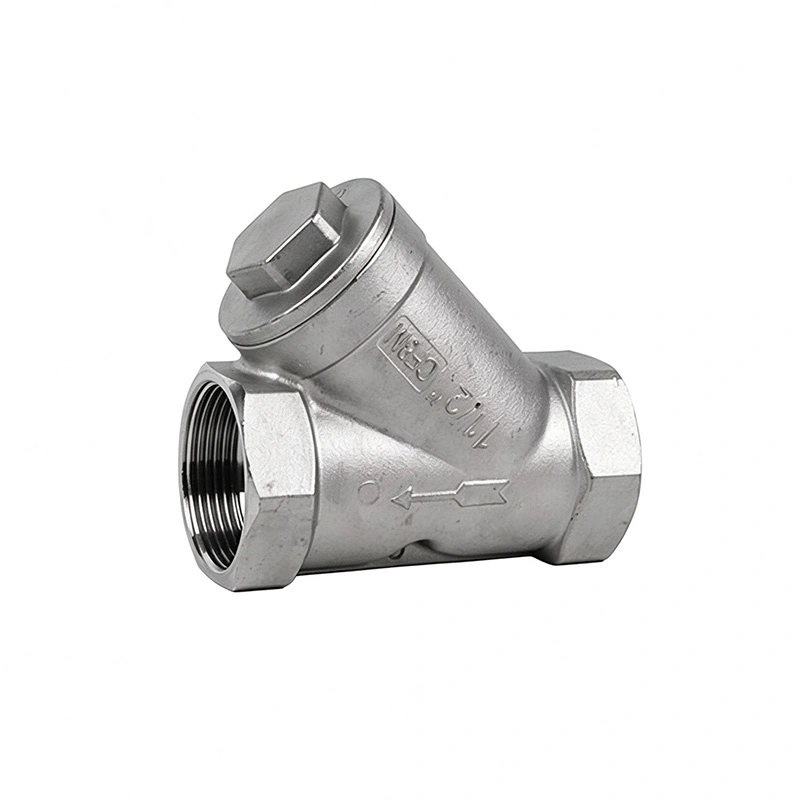

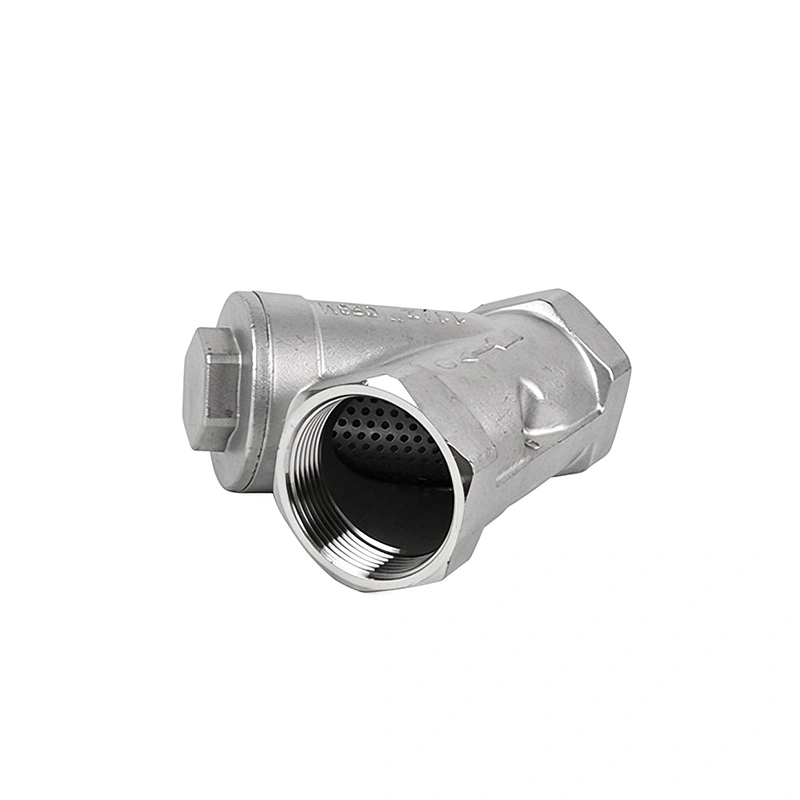

Тот баспайтын болаттан жасалған Y-сүзгі бұрандалы ұшы қосылымдары
БұлТот баспайтын болаттан жасалған Y-сүзгібұрандалы соңы қосылымдары бар ықшам құбырды сүзу құрылғысы болып табылады. Оның ішкі экраны тоқтатылған қатты заттарды, қақты және басқа қоқысты сорғылар, есептегіштер және басқару клапандары сияқты төменгі ағынға жеткенге дейін сақтайды. Y-тәрізді корпус салыстырмалы түрде төмен қысымды жоғалтумен практикалық ағын жолын қамтамасыз етеді, ал алынбалы экран жиналған материалды құбырдан толық сүзгі корпусын алмай-ақ тазалауға мүмкіндік береді. Ол суды тазарту, мұнай-химия, HVAC және жалпы өнеркәсіптік құбыр жүйелеріне жарамды.
Негізгі өлшемдер
| Өлшем | 1/2" – 4" |
| Қысым класы | CL150 |
| Стандартты жіп | NPT / BSP |
| Максималды қысым | 285 PSI |
| Дизайн және өндіріс стандарттары | ASME B16.34 |
| Тестілеу және тексеру | API 598 |
| Қысым-температура көрсеткіштері | ASME B16.34 |
| Температура диапазоны | -25°C ~ 150°C |
| Дене материалы | ASTM A351 CF8M (316) |
| Тор материалы | ASTM A182 F316 |
| Қақпақ материалы | ASTM A182 F316 |
| Орындық материал | PTFE |
| Параметрлер | Басқа материалдар сұраныс бойынша қол жетімді. |

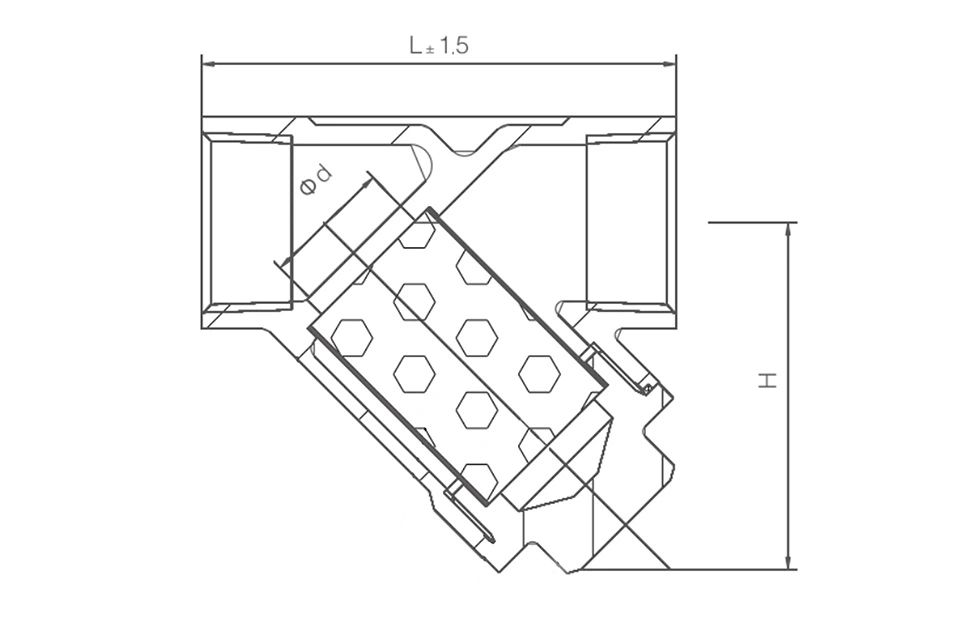

| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
| d | 10 | 12 | 14 | 19 | 24 | 31 | 38 | 49 |
| L | 61 | 61 | 61 | 73 | 86 | 99 | 108 | 138 |
| H | 43 | 43 | 42 | 49 | 60 | 66 | 73 | 92 |
Жұмыс принципі

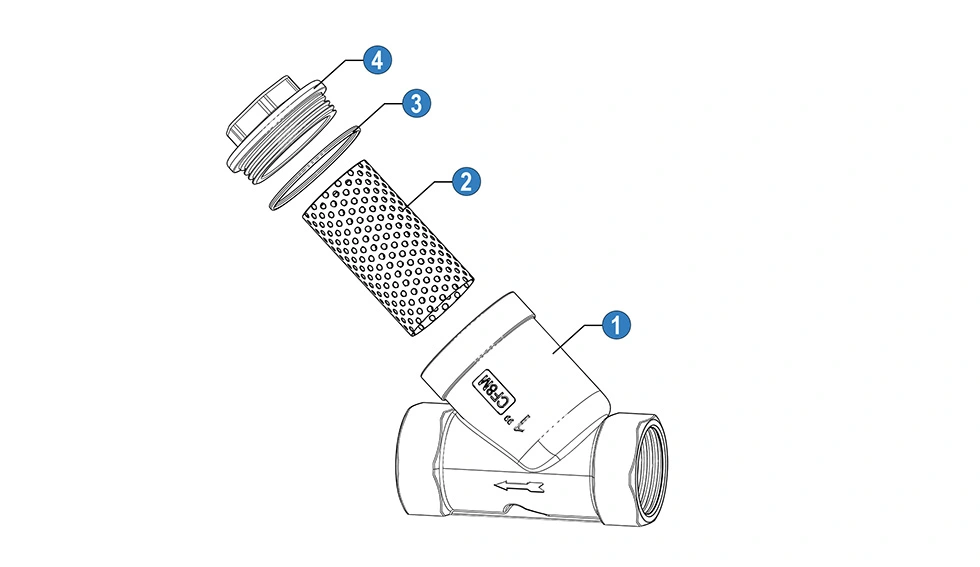

Сұйықтық сүзгіге кірістен түскенде, ол перфорацияланған экран арқылы ағады. Қатты бөлшектер мен қоспалар экранның сыртқы жағында ұсталады, ал таза сұйықтық тор арқылы өтіп, розеткадан шығады. Техникалық қызмет көрсету үшін ақырғы қақпақты бұрап, тазалау үшін экранды алыңыз. Қайта құрастырудан кейін сүзгі құбыр жүйесінің ұзақ мерзімді тұрақты жұмысын қамтамасыз ете отырып, қалыпты сүзгілеуге оралады.
Сапаны тексеру
Тот баспайтын болаттан жасалған материалдардың стандартты сипаттамаларға толық сәйкес келуін қамтамасыз ету үшін химиялық құрамын тексеру.
Әмбебап және дәл орнату үшін жіп өлшемін, қосылым өлшемін және жалпы құрылымды қатаң тексеру.
Ықтимал ағып кету қаупін жою үшін номиналды жұмыс қысымы астында қабық қысымы және тығыздау сынағы.
Ақаусыз жеткізуді қамтамасыз ету үшін орау алдында сыртқы түрін, тазалау және құрастыру сапасын тексеру.
Қаптама және сатудан кейінгі қызмет көрсету
Барлық Y-сүзгілері қауіпсіз ұзақ қашықтыққа халықаралық тасымалдау үшін стандартталған экспорттық екі қабатты қаптаманы қабылдайды. Әрбір құрылғы соққыны сіңіру және сызаттардан қорғау үшін қалыңдатылған гофрленген картонға жеке оралған. Сыртқы жөнелту пакеті теңіз және құрлықтағы жүк тасымалдауға толығымен бейімделген, тамаша қысуға, құлауға және ылғалға төзімді берік фанер қораптарын пайдаланады.
- Әрбір партия үшін материалды сынау туралы ресми есептер мен тиісті біліктілік құжаттары ұсынылады.
- Өнімді таңдау, орнату және техникалық қызмет көрсету бойынша кәсіби техникалық қолдау көрсету.
- Өнімге қатысты мәселелерге жылдам жауап беретін зауыттан жеткізілетін өнімдердің сапа кепілдігі.
- Теңшелген сүзу шешімдері және материал конфигурациялары қол жетімді.
Жиі қойылатын сұрақтар
Тот баспайтын болаттан жасалған Y-сүзгісі сұйық ағынды жабдыққа жеткенге дейін сұйық сызығынан тоқтатылған қатты заттарды, тотты, қақты және басқа қажетсіз бөлшектерді кетіру үшін қолданылады. Ол әдетте сорғылардың, реттеуші клапандардың, есептегіштердің, жылу алмастырғыштардың және қатты ластаушы заттардың әсер етуі мүмкін басқа компоненттердің алдында орнатылады.
Сұйықтық кіріс арқылы кіреді және сүзгі корпусының ішіне орнатылған алынбалы экран арқылы өтеді. Қатты бөлшектер экранда сақталады, ал сүзілген сұйықтық розетка арқылы жалғасады. Жиналған қоқыс ағынды шектей бастағанда экранды алып тастауға және тазалауға болады.
Сүзгідегі қысым айырмашылығы артқанда, төменгі ағын азайғанда немесе жоспарлы тексеру жиналған қоқыстардың айтарлықтай мөлшерін көрсеткенде экранды тексеру және тазалау керек. Тазалау аралығы ортаның тазалығына және жұмыс жағдайына байланысты.
Таңдау кезінде құбырдың өлшемін, ағынның жылдамдығын, жұмыс қысымын, температурасын, сұйықтық түрін және қажетті сүзу деңгейін ескеру керек. Сүзгі қалыпты жұмыс жағдайында қысымның шамадан тыс жоғалуын жасамай, қажетті ағын сыйымдылығын қамтамасыз етуі керек.
Сүзгілеу дәлдігі экранның ашылуы немесе тордың сипаттамасымен анықталады. Жіңішке экран кішірек бөлшектерді сақтай алады, бірақ қысымның жоғарылауын тудыруы және жиі тазалауды қажет етуі мүмкін. Сондықтан тиісті экранды алып тастау қажет бөлшектердің өлшеміне және қажетті ағын жылдамдығына сәйкес таңдау керек.
Y-сүзгілерді үйлесімді сумен, мұнаймен, газбен және басқа өнеркәсіптік сұйықтықтармен пайдалануға болады. Корпус материалы, экран материалы, тығыздағыш компоненттері, қысым көрсеткіші және температура рейтингі таңдау алдында нақты қызмет көрсету шарттарымен салыстырылуы керек.
Иә. Ағын бағыты сүзгі корпусындағы көрсеткіге немесе ағын таңбасына сәйкес болуы керек. Орнату орны сонымен қатар экран камерасына тексеру және тазалау үшін қол жеткізуге мүмкіндік беруі керек. Арнайы конфигурация үшін өндірушінің орнату нұсқауларын орындау керек.
Y-сүзгісі әдетте құбырдан қатты бөлшектерді механикалық тазарту үшін қолданылады және көбінесе басқа жабдықтың алдында қорғаныс құрылғысы ретінде орнатылады. Бөлшектерді жоюдың белгілі бір деңгейі қажет болғанда сүзгі жұқарақ немесе көбірек мамандандырылған сүзу ортасын қолдануы мүмкін. Тиісті таңдау сұйықтыққа, бөлшектердің өлшеміне, ағын жылдамдығына және сүзу талаптарына байланысты.
Қысымның жоғалуына сүзгі өлшемі, экранның ашылуы, ағын жылдамдығы, сұйықтық тұтқырлығы және экранда жиналған қоқыстың мөлшері әсер етуі мүмкін. Сәйкес өлшемді таңдау және шамадан тыс ластану пайда болмай тұрып экранды тазалау қажетті ағын шарттарын сақтауға көмектеседі.
Негізгі ақпарат құбырдың номиналды өлшемін, қосылым түрін, сұйықтық ортасын, жұмыс қысымын, жұмыс температурасын, ағын жылдамдығын, қажетті сүзу дәлдігін, корпус материалы мен экран сипаттамасын қамтиды. Арнайы қолданбалар үшін коррозияға төзімділік, орнату бағыты немесе тексеру құжаттамасы сияқты қосымша талаптар да расталуы керек.
Тот баспайтын болаттан жасалған Y-сүзгінің бағасын сұраңыз
Құбыр өлшемін, қосылым түрін, сұйық ортаны, жұмыс қысымын, температураны және қажетті сүзу дәлдігін жіберіңіз.Біздің командатехникалық талаптарды қарап, сәйкес сүзгі конфигурациясын және құжаттаманы растай алады.
-
