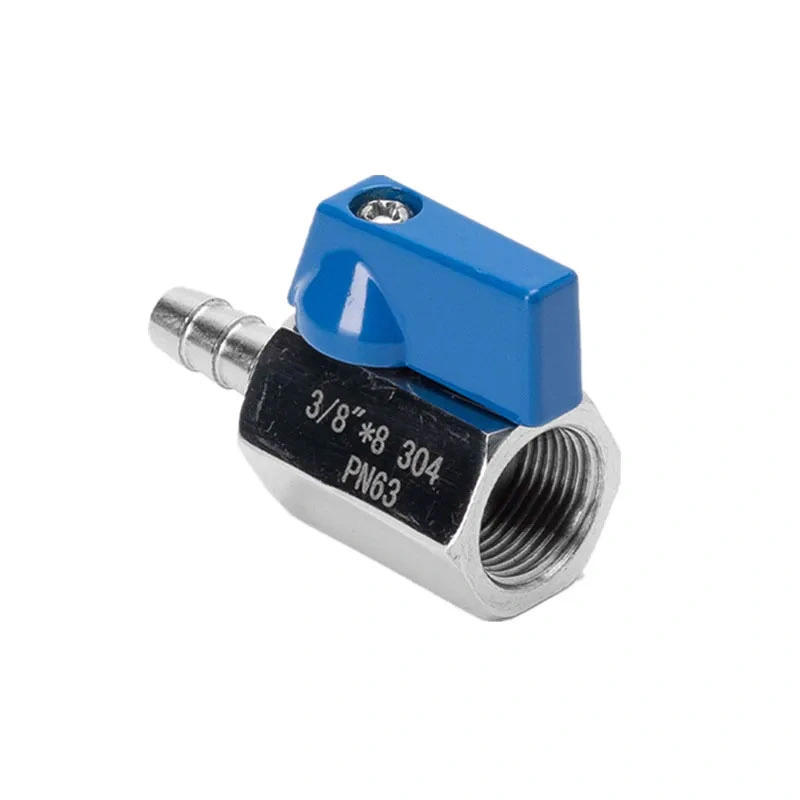

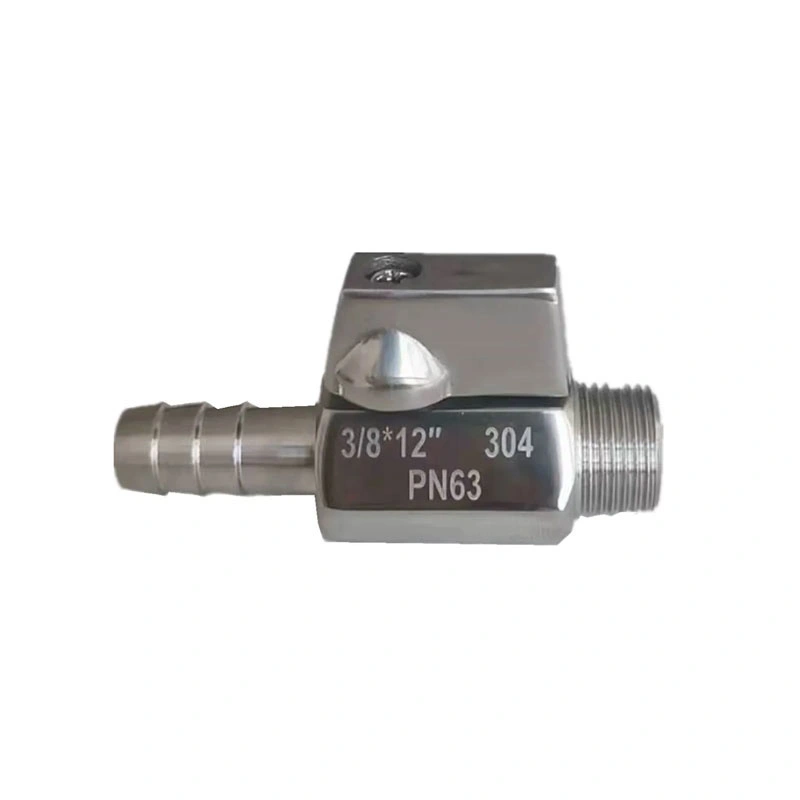

Тот баспайтын болаттан жасалған бұрандалы ниппель шлангының шағын шарикті клапаны

Шағын сұйықтық желілері жиі бұрандалы құбырларды және икемді шлангтарды шектеулі орнату кеңістігінде қоса алатын клапанды қажет етеді. Тот баспайтын болаттан жасалған бұрандалы ниппель шлангының шағын шарикті клапаны бір жинақтағы шланг қосылымымен бұрандалы ниппельді біріктіріп, ширек айналымдық жұмыс механизмі арқылы ыңғайлы қосу/өшіруді басқаруды қамтамасыз етеді. Оның ықшам конфигурациясы кеңістік шектелген жабдық пен құбырлардың орналасуларына жарамды.

Негізгі өлшемдер

Өнімнің құрылымы мен ерекшеліктері

Бұрандалы және шлангты қосылым

Клапан бір ықшам жинақта бұрандалы қосылымды шланг ниппельімен біріктіреді. Бұрандалы жағын үйлесімді NPT немесе BSP құбырының құрамдас бөліктеріне қосуға болады, ал ниппель жағы қолайлы икемді шланг пен қысқыштың орналасуына арналған. Шлангтың ішкі диаметрі мен қосылым өлшемдерін орнату алдында растау керек.

316 Тот баспайтын болаттан жасалған конструкция

Клапан корпусы ASTM A351 CF8M (316) ретінде көрсетілген, ASTM A182 F316 доп пен өзек үшін пайдаланылады. Бұл тот баспайтын болаттан жасалған конструкция материалдың үйлесімділігі мен коррозияға төзімділігі талап етілетін қолданбаларға жарамды. Нақты жарамдылық жұмыс ортасына, концентрацияға, температураға және басқа қызмет көрсету жағдайларына байланысты.

Тоқсандық өшіру

Шар механизмі ширек айналымдық ашу және жабу жұмысын қамтамасыз етеді. Тұтқаны позициясы клапанның жұмыс күйін көрсетеді, бұл клапанды ықшам сұйықтық жүйелерінде тікелей қосу/өшіру оқшаулау үшін пайдалануға мүмкіндік береді. Бұл клапан ағынды дәл реттеуге емес, өшіру қызметіне арналған.

RPTFE орындық

Стандартты орын RPTFE (PTFE+15%fv). Орындық материалды таңдау алдында технологиялық ортамен және жұмыс температурасымен салыстыру керек. Арнайы химиялық немесе температуралық үйлесімділікті қажет ететін қолданбалар үшін әртүрлі материал комбинацияларын қарастыруға болады.

Жіпті және шлангты қосуды таңдау

NPT және BSP әртүрлі жіп стандарттары болып табылады және оларды бір-бірін алмастыратын ретінде қарастыруға болмайды. Клапанның жібі түйісетін фитингке немесе құбыр желісінің қосылымына сәйкес келуі керек. Шланг ниппесін жалғаған кезде ішкі диаметрі үйлесімді шлангты таңдап, жұмыс жағдайларына сәйкес қысқышты немесе қосу әдісін пайдаланыңыз.

Кеңістігі шектеулі жабдық үшін орнату алдында клапанның жалпы өлшемдерін және тұтқаның бос орнын тексеріңіз. Сондай-ақ, шлангты клапан қосылымына шамадан тыс майыстырмай, бұралмай немесе сыртқы жүктемесіз бағыттау керек.

Қолдану сценарийлері

Тот баспайтын болаттан жасалған бұрандалы ниппель шлангының шағын шарикті клапаны шлангты қосу және қолмен өшіру қажет болатын ықшам сұйықтық желілері үшін жарамды. Типтік қолданбаларға мыналар жатады:

Шлангты сумен жабдықтау және дренаждық желілер

Сығылған ауа және пневматикалық жабдық

Сүзу, салқындату және тазалау жабдықтары

Сорғы қосылымдары және су төгетін розеткалар

Сынама алу және зертханалық жабдықтар

Суару және бүрку жүйелері

Жеңіл өнеркәсіптік сұйықтықтарды өңдеуге арналған жабдық

Орнату және техникалық қызмет көрсету

Орнату алдында клапан өлшемін, NPT немесе BSP жіп түрін, шланг қосылымының өлшемін, жұмыс қысымы мен температурасын растаңыз. Біріктіретін қосылымдарды тазалаңыз және тығыздағыш беттерінде кір немесе бөгде бөлшектер жоқ екеніне көз жеткізіңіз. Бұрандалы қосылымдарды клапанның корпусына шамадан тыс күш қолданбай, сәйкес әдісті қолданып қатайту керек.

Орнатқаннан кейін жүйені іске қосу кезінде шланг қосылымын және бұрандалы түйінді тексеріңіз. Бірқалыпты қозғалысты растау үшін тұтқаны толық ширек айналым диапазоны арқылы басқарыңыз. Техникалық қызмет көрсету алдында клапанды қысым көзінен оқшаулаңыз және қосылған желідегі қалдық қысымды босатыңыз.

Қысым мен температураны қарастыру

Көрсетілген максималды қысым 285PSI және көрсетілген температура диапазоны -25℃~150℃. Бұл мәндерді клапан өлшемімен, жұмыс ортасымен және қолданылатын қысым-температура көрсеткіштерімен бірге ескеру қажет. Жүйеде клапан орнатылмас бұрын нақты жұмыс жағдайларын растау керек.

Техникалық құжаттама

Өлшемді растау және жобаны таңдау үшін өнімнің сызбалары мен техникалық сипаттамалары ұсынылуы мүмкін. Материалдық ақпарат, тексеру жазбалары және басқа да қолданылатын өнім құжаттары клапан конфигурациясы мен тапсырыс талаптарына сәйкес реттелуі мүмкін.

Жиі қойылатын сұрақтар

1-сұрақ: Тот баспайтын болаттан жасалған бұрандалы ниппель шлангының шағын шарикті клапаны не үшін қолданылады?

A Тот баспайтын болаттан жасалған бұрандалы ниппель шлангының шағын шарикті клапаныбұрандалы құбыр қосылымын икемді шланг қосылымымен біріктіретін ықшам сұйықтық жүйелерінде қолмен қосу/өшіру үшін қолданылады. Оны белгіленген жұмыс шегінде үйлесімді сумен, ауамен, маймен және басқа тасымалдағыштармен пайдалануға болады.

2-сұрақ: Клапан икемді шлангқа тікелей қосыла ала ма?

Ниппель жағы сәйкес түтік қосылымы мен қысқыштың орналасуын пайдаланып үйлесімді түтікке қосылуға арналған. Шланг өлшемі, ішкі диаметрі және қосылу әдісі клапан өлшемдері мен жұмыс жағдайларына сәйкес келуі керек.

3-сұрақ: NPT және BSP нұсқалары қолжетімді ме?

Иә. Көрсетілген жіп стандарттары NPT және BSP болып табылады. Тапсырыс беру кезінде қажетті жіп түрін біріктіретін құбырға, фитингке немесе жабдық қосылымына сәйкес келетін етіп көрсету керек.

4-сұрақ: Бұл клапан сығылған ауа жүйелеріне жарамды ма?

Иә, оны белгіленген қысым мен температура шегінде үйлесімді сығылған ауа қолданбалары үшін қарастыруға болады. Клапан өлшемін, қосу әдісін және тығыздағыш материалдарын пневматикалық жүйенің нақты талаптарына сәйкес тексеру керек.

5-сұрақ: Клапан корпусы үшін қандай материал қолданылады?

Стандартты корпус материалы ASTM A351 CF8M (316) болып табылады. Шар мен өзек ASTM A182 F316, ал орындық RPTFE (PTFE+15%fv). Басқа материалдар сұраныс бойынша қол жетімді.

6-сұрақ: Тапсырыс бермес бұрын сызбаны сұрай аламын ба?

Иә. Өндіріс алдында клапан өлшемін, жіп түрін, шланг қосылымын және орнату өлшемдерін растау үшін өлшемдік сызбалар мен техникалық сипаттамалар ұсынылуы мүмкін.

7-сұрақ: Клапан таңдау үшін қандай ақпарат қажет?

Қажетті өлшемді, NPT немесе BSP жіп стандартын, шланг өлшемін, жұмыс ортасын, қысымды, температураны және орнату талаптарын көрсетіңіз. Бұл ақпарат клапанның сәйкес конфигурациясын растауға көмектеседі.
