2ДК шар клапандары

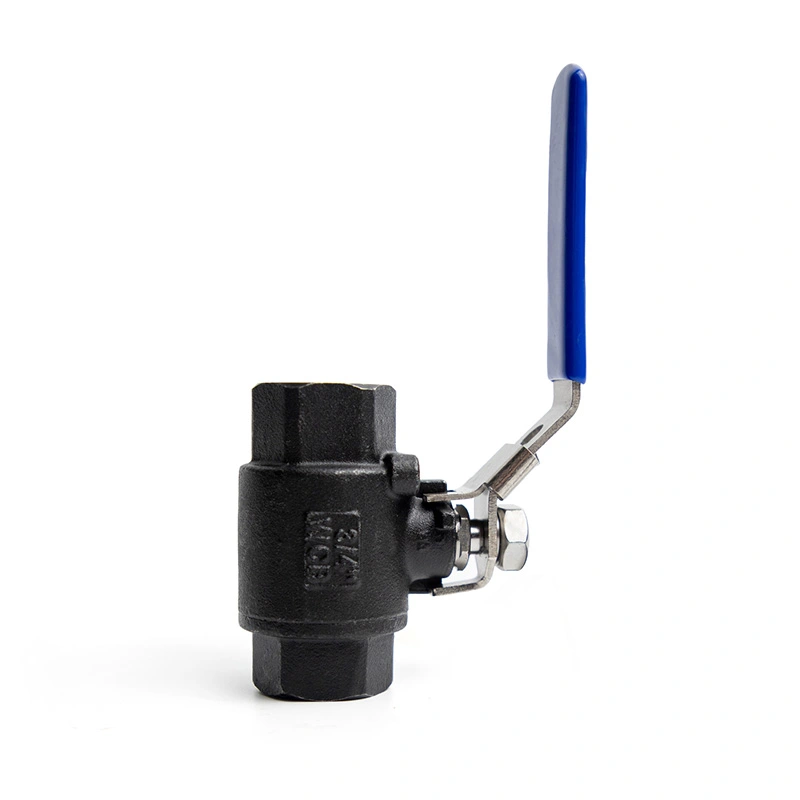

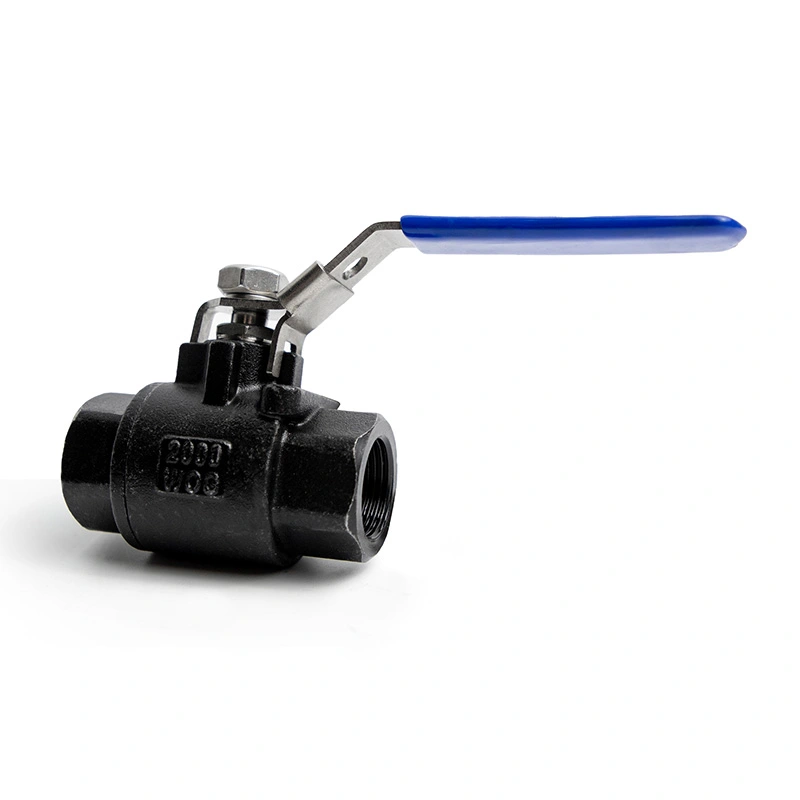

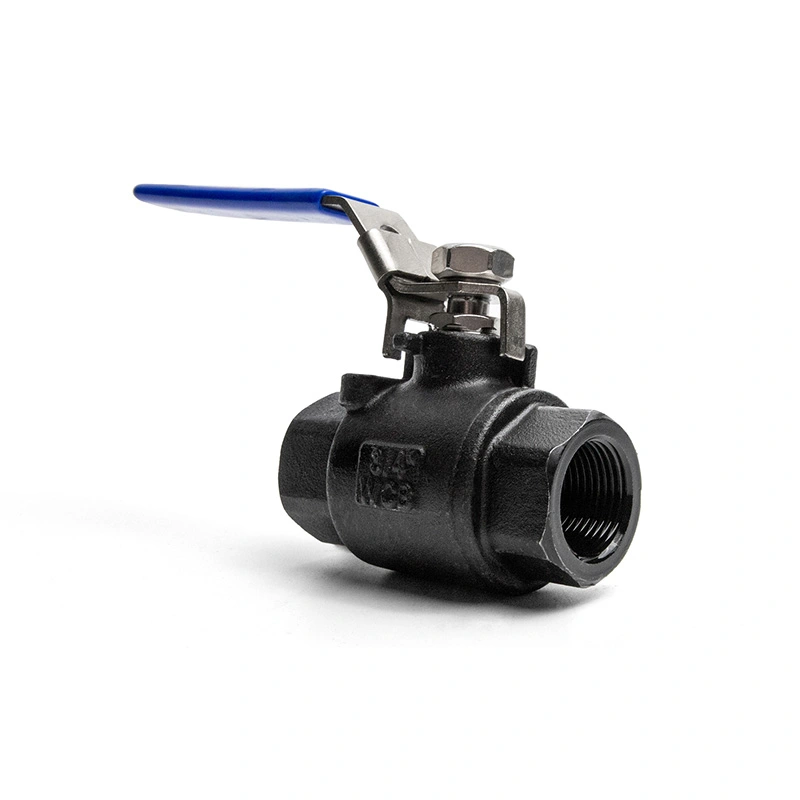

Құлыптау құрылғысы бар 2PC көміртекті болаттан жасалған шарикті клапан 2000WOG
Shangtai Valve 2000WOG көміртекті болаттан жасалған шарикті клапанды құлыптау құрылғысы бар өнеркәсіптік өшіру қызметі үшін 1975 PSI дейін жеткізеді. Оның екі бөліктен тұратын корпусы тығыздағышты ауыстыруды жеңілдетеді, ал құлыптау тұтқасы кездейсоқ жұмысты болдырмауға көмектеседі. Зауыттық бағалар, жаппай тапсырыстар, баға ұсыныстары және OEM талаптары спецификациялар негізінде қол жетімді.
Shangtai 2PC көміртекті болаттан жасалған шарикті клапан құлыптау құрылғысы бар 2000WOG құрылғыда сенімді қосу/өшіру үшін жасалған. жоғары қысымды өнеркәсіптік құбырлар. 1975 PSI дейінгі қысым мүмкіндігімен бұл клапан үшін қолайлы суды, мұнайды, газды, сығылған ауаны және соққысыз жағдайларда үйлесімді өнеркәсіптік сұйықтықтарды қолдануды қажет етеді.
Екі бөліктен тұратын корпус құрылымы клапанды көптеген бір бөлікті конструкцияларға қарағанда қызмет етуге жарамды етеді. Техникалық қызмет көрсету кезінде қажет болса, клапанды ыңғайлырақ бөлшектеуге болады, бұл орындықтарды және тығыздағыш бөлшектерді ауыстыруға мүмкіндік береді. қызмет ету мерзімін ұзарту және ауыстыру құнын төмендету.
Тұрақты сапаны қамтамасыз ету үшін клапан шикізат дайындамасына дейін төрт сапаны бақылау сатысы арқылы тексеріледі дайын өнім:
Шикізаттың дайындамасын тексеру – сыртқы түрін, өлшемдерін және материал жағдайын тексереді.
Өңдеуді тексеру – жіптерді, тығыздағыш беттерді, саңылау дәлдігін және негізгі өлшемдерді тексереді.
Құрастыруды тексеру – допты, отырғыштарды, өзекшені, тығыздағыш сақиналарды, тұтқаны және құлыптау құрылғысын тексереді.
Қорытынды тексеру – қысымды сынауды, ағып кетуді сынауды, пайдалануды сынауды, таңбалауды және қаптаманы тексеруді қамтиды.
Бұл қатаң сапа процесі өнімнің үйлесімділігін жақсартуға, ақаулық мөлшерлемелерді азайтуға және сенімдірек жеткізуге көмектеседі өнеркәсіптік тұтынушыларға арналған клапандар.
| Негізгі өлшемдер | 1/4 дюйм - 6 дюйм |
| Қысым класы | CL800 |
| Стандартты жіп | NPT, BSP |
| Максималды қысым | 1975PSI |
| Дизайн және өндіріс стандарттары | ISO17292/API608 |
| Тестілеу және тексеру | API598 |
| Қысым-температура көрсеткіштері | ASME B16.34 |
| Температура диапазоны | -25℃~150℃ |
| Дене материалы | Көміртекті болат |
| Шар материалы | ASTM A182 F304 |
| Дің материалы | ASTM A182 F304 |
| Орындық материал | RPTFE(PTFE+15%fv) |
| Параметрлер | Басқа материалдар сұраныс бойынша қол жетімді. |

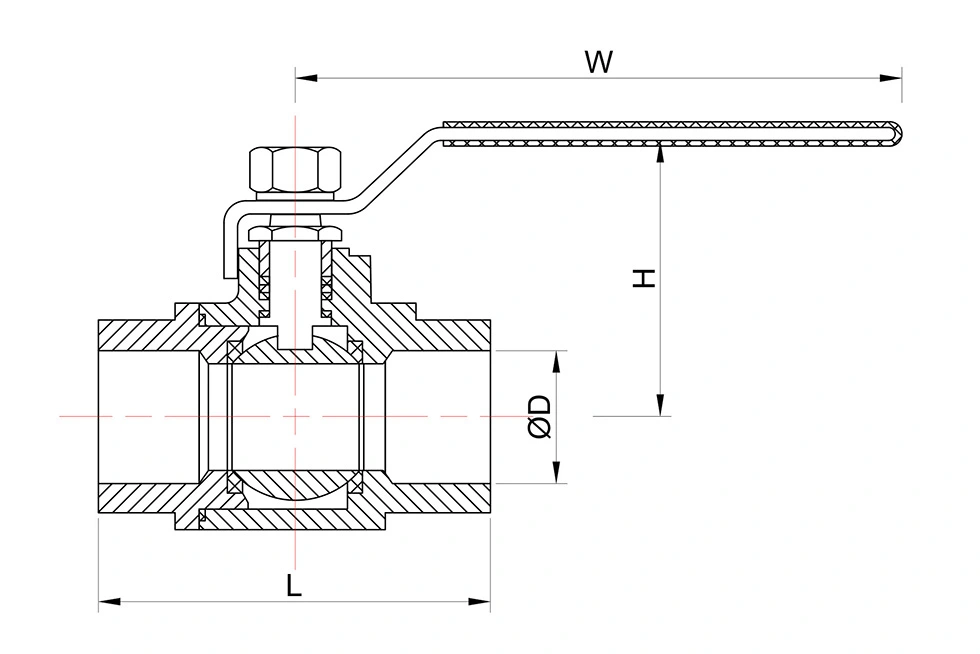

| SIZE | 1/4" | 1/2" | 3/8" | 3/4" | 1" | 1 1/2" | 2" |
| d | 10 | 15 | 10 | 20 | 25 | 38 | 48 |
| L±1,6 | 66 | 75.5 | 66 | 80.5 | 90 | 120.5 | 139 |
| H | 47 | 63.5 | 43 | 67.5 | 77.5 | 87.5 | 109 |
| W | 102 | 114 | 103 | 128 | 140 | 173 | 224 |

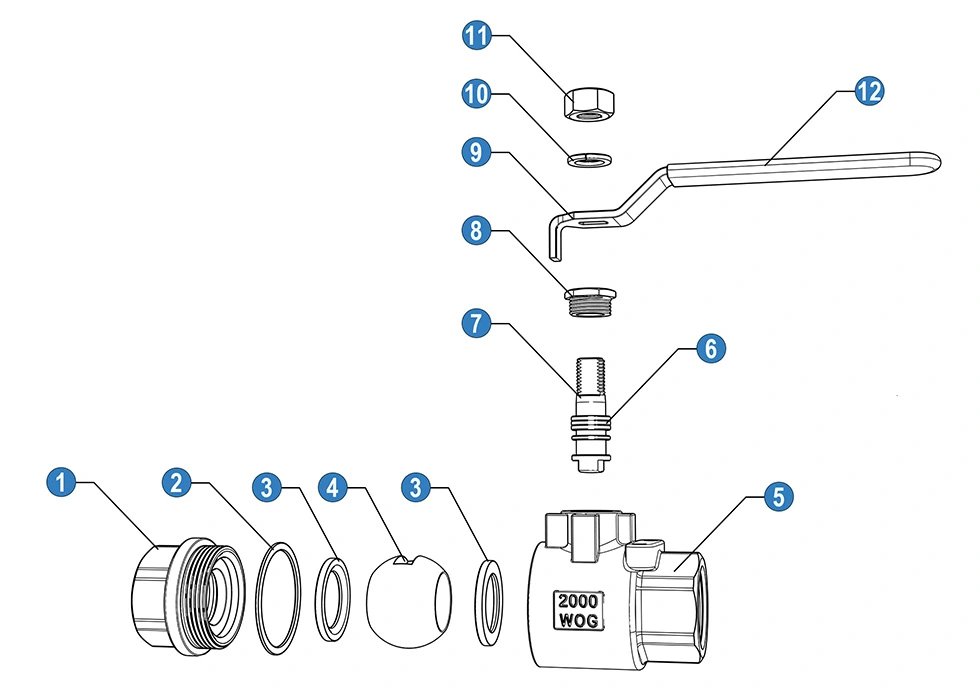

| ЖОҚ | Аты | Материал | ||
| 1 | CAP | Көміртекті болат | ||
| 2 | Тығыздауыш | PTFE | ||
| 3 | Допқа арналған орындық | PTFE | ||
| 4 | Доп | SS201 | SS304 | SS316 |
| 5 | Дене | Көміртекті болат | ||
| 6 | Сабақты орау | PTFE | ||
| 7 | дің | SS 201 | SS 304 | SS 316 |
| 8 | Без | SS 201 | SS 304 | SS 316 |
| 9 | Тұтқаны | SS | ||
| 10 | Көктемгі жуғыш | SS201 | ||
| 11 | Жаңғақ | SS201 | ||
| 12 | Тұтқаны қақпақ | ПВХ | ||
*N: Жіп ANSI B 2.1 NPT сәйкес аяқталады
*B: Жіп BS21 BSP сәйкес аяқталады
Клапанның жұмыс істеу принципі
Шар клапаны клапан корпусының ішінде дәл бұрғыланған шарды айналдыру арқылы ағынды басқарады.
Ашық позиция
Тұтқаны құбырға параллель болған кезде, шар арқылы өтетін тесік құбырмен теңестіріледі. Сұйықтық арқылы өтеді ағынға төзімділігі төмен клапан.
Жабық позиция
Тұтқаны 90 градусқа бұрған кезде, шардың қатты жағы ағынның жолын жауып тастайды. Орындықтар ілгекке қарсы басады тығыз жабылатын тығыздағышты жасау үшін доп.
Құлыптау функциясы
Клапан ашылғаннан немесе жабылғаннан кейін құлыптау құрылғысы тұтқаның орнын бекіте алады. Бұл алдын алуға көмектеседі дұрыс жұмыс істемеу, рұқсат етілмеген жұмыс немесе дірілден туындаған кездейсоқ қозғалыс.
Екі бөлікті техникалық қызмет көрсету дизайны
Екі бөліктен тұратын корпус бір бөлікті клапанмен салыстырғанда оңай бөлшектеуге мүмкіндік береді. Орындар, тығыздағыштар және олармен байланысты тығыздағыш бөлшектер тексеруге немесе қажет болғанда ауыстыруға болады, бұл клапанның қызмет ету мерзімін ұзартуға көмектеседі.
Ескертпе: Шар клапандары негізінен толық ашық немесе толық жабық қызмет көрсетуге арналған. Ұзақ мерзімді дроссельдеу ұсынылмайды себебі ол доп пен орындықтарды зақымдауы мүмкін.
Қолданылатын салалар және себептер
| Өнеркәсіп / Қолданба | Неліктен бұл клапан қолайлы |
| Мұнай және газ жүйелері | 1975 PSI-ге дейінгі жоғары қысым көрсеткіші оны мұнай, газ және отын тасымалдау желілері үшін қолайлы етеді. үйлесімді шарттар. Құлыпталатын тұтқа маңызды оқшаулау нүктелерін басқаруға көмектеседі. |
| Сығылған ауа және газ желілері | Жоғары қысымды ауа мен газ жүйелері үшін тоқсан сайынғы жылдам өшіруді және сенімді тығыздауды қамтамасыз етеді. The құлыптау құрылғысы кездейсоқ жұмысты болдырмауға көмектеседі. |
| Гидравликалық және майлау жүйелері | Көміртекті болаттан жасалған корпус және жоғары қысымды дизайн көптеген мұнай негізіндегі жүйелерге жарамды. Екі бөлікті құрылымы техникалық қызмет көрсетуді және тығыздағышты ауыстыруды жеңілдетеді. |
| Мұнай-химия және мұнай өңдеу зауыттарының инженерлік желілері | Үйлесімді су, мұнай және газ коммуналдық қызметтері үшін қолайлы. Құлыптау функциясы қауіпсіз жұмысты қолдайды күрделі өсімдік орталарында. |
| Өнеркәсіптік машиналар және сырғанауға арналған жабдықтар | Ықшам құрылым, жылдам жұмыс және қызмет көрсетуге болатын дизайн оны OEM жабдықтары, сынақтары үшін практикалық етеді орындықтар, компрессорлы сырғанақтар және технологиялық модульдер. |
| Суды тазарту және жоғары қысымды су жүйелері | Сенімді өшіру және берік конструкциясы бар үйлесімді жоғары қысымды су желілері үшін пайдалануға болады талап етіледі. |
| Электр станцияларының қосалқы жүйелері | Жоғары қысымды өшіру қажет болатын үйлесімді қосалқы су, мұнай және газ желілері үшін қолайлы. Қолданар алдында температура мен орташа үйлесімділікті растау керек. |
| Тау-кен, құрылыс және ауыр техника | Күшті көміртекті болаттан жасалған конструкция және құлыпталатын жұмыс қиын жұмыс жағдайында пайдалы клапанның кездейсоқ қозғалысын болдырмау керек. |
Таңдау туралы ескертпе: Көміртекті болат берік және үнемді, бірақ ол коррозияға қабілетті орталар үшін ең жақсы таңдау емес. Коррозиялық химиялық заттар немесе теңіз орталары үшін тот баспайтын болат немесе арнайы материал опцияларын қарастырған жөн.
